Rev1.00 维修调整要领书 9-8 9-7. 供料器 ＵＰ 检测传感器的更换 （ 选购品 、 一次更换台 ） １） 关闭主体的电源 。 ２） 下降升降器 。 ３） 拧松安装螺丝，卸下传感器进行更换 。 ４） 按照相反的程序进行安装 。 〈 调整 〉 ① 打开主体电源 。 ② 如下图所示，把供料传感器配件与传感器相距 １ｍｍ 组装起来 。 上升供料器，确认 ＬＥＤ 是否亮灯 。 图 9-7-1 1
Rev1.00
维修调整要领书
9-7
9-6. 供料器提升气缸的速度控制调整（选购品、一次更换台）
１） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。
２） 速度控制器请固定在２～３秒完成上升・下降的速度。（组装时）
ＵＰ ： 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。
ＤＯＷＮ ： 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。
３） ＵＰ、ＤＯＷＮ的速度左右不相等时，请用速度控制锁定螺丝调整，然后锁定调整螺丝。
４） 锁定后，请再次确认ＵＰ，ＤＯＷＮ的速度。
图 9-6-1
供料器传感器配件
Ｍ５六角孔螺栓 ２个
导辊左侧
供料传感器支架
供料传感器
Rev1.00
维修调整要领书
9-8
9-7. 供料器ＵＰ检测传感器的更换（选购品、一次更换台）
１） 关闭主体的电源。
２） 下降升降器。
３） 拧松安装螺丝，卸下传感器进行更换。
４） 按照相反的程序进行安装。
〈调整〉
① 打开主体电源。
② 如下图所示，把供料传感器配件与传感器相距１ｍｍ组装起来。
上升供料器，确认ＬＥＤ是否亮灯。
图 9-7-1
1
Rev1.00
维修调整要领书
9-9

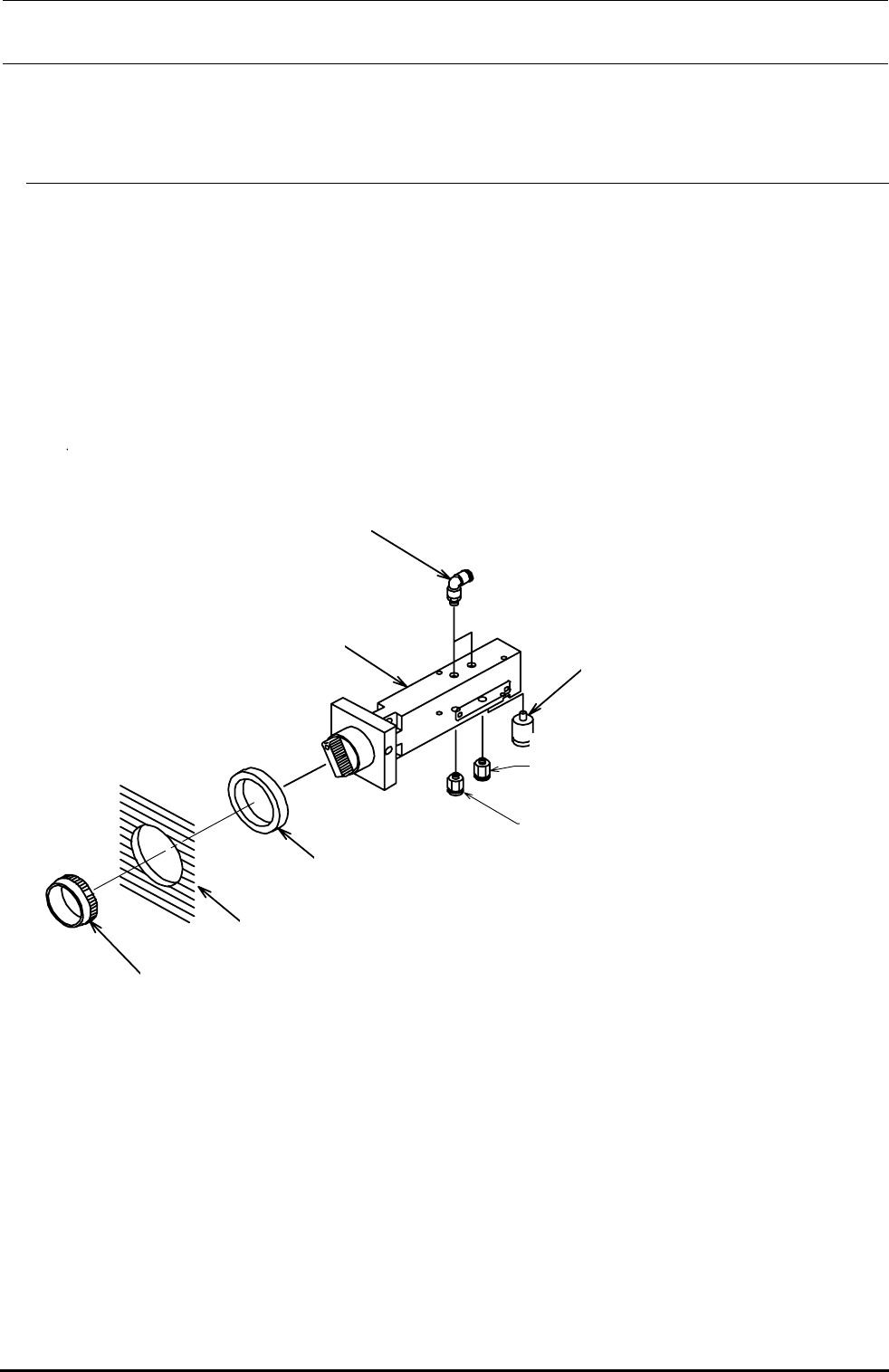

9-8. 选择器的更换（选购品、一次更换台）
１） 关闭主体的总压缩空气阀门。（手阀）
２） 向左转动选择器盖，从护罩上卸下选择器。
３） 安装新的选择器，用盖把选择器固定导护罩上。
４） 打开主体的总压缩空气阀门。
試強淀遊 2倖
PJ304065103
僉夲匂
PV015117DAD
㍾咄匂
PXD55104000
殊臥熊
PVD25103000
磯銭俊匂
PJ3010651D3
〟什３ 倖
擦孛芦廾迅
固
僉夲匂怏周
40000585
图 9-8-1
