REV1.00
维修调整要领书
14-4-10．LIGHT CTRL 基板组件（40001904）、LIGHT CTRL 基板（50）组件（40001918）的调整
【功能】
控制各 LED 灯光照明亮度。
【跨接开关类的设定】
控制装置使用的Ｌｉｇｈｔ C ｔｒｌ基板组件上安装有跨接。
请参照下表，进行基板的跨接设定。
W1 (14P)
→
全开放
W2 (4P)
→
全开放
W3 (4P)
→
开放
W4 (2P)
→
全开放
W5 (2P)
→
短接
【更换后的调整项目】
・ＬｉｇｈｔＣｔｒｌ基板的基准电压调整
＜规格＞
・＋８ＶＲＥＦ＝８．０００Ｖ±０．００５Ｖ
＜调整方法＞
１．确认基准电压调整前ＤＣ电源输出电压是否被调整。
２．用数字电压表测定检查端子ＴＰ４（＋８ＶＲＥＦ）的电压。
ＧＮＤ端子使用ＴＰ１（ＡＧＮＤ）。
３．调整旋钮ＶＲ１，让上述的测定直达到规格调整值。
ＴＰ１ ＴＰ２ ＴＰ３ ＴＰ４ CN1
○○○○ OCCLIGHT
VR1 AGND GND
+
24VRE
T
+8VREF
图 14-4-10-1 照明控制基板端面
14-30
REV1.00
维修调整要领书
14-4-11．IP−X3 基板组件 A （ 40001920 、 KE2050/50R 用 ）、IP−X3 基板组件 B （ 40001921 、
KE2060/55R/60R 用）
【功能】
本基板是处理ＯＣＣ、ＶＣＳ摄像机拍摄的基板标记、ＩＣ标记、ＩＣ芯片等的图像数据，计算基板位置修正、
元件位置修正值的图像处理基板。
【跨接开关类的设定】
DIPSW交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
※■部 SW 的位置
IP-X3 基板组 B 的 DIP SW 设定 IP-X3 基板组 A 的 DIP SW 设定
【LED 的意义】
LED1（绿）：CPU 正常动作时亮灯。
LED2（红）：本地母线的母线异常等时，CPU 变为 HALT 状态，此时亮灯。
LED3（红）：系统在 FAIL 状态时亮灯。
（基板发生故障后，LED2 和 LED ３亮灯。）
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择图像。
14-31
REV1.00
维修调整要领书
14-5．ＸＹ装置
ＸＹ装置由检测驱动ＸＹ轴 AC 伺服驱动器和移动位置的电磁标尺构成。
14-5-1．ＸＹ装置构成
AC 伺服驱动器上安装了 XY ４轴驱动器１台（驱动Ｙ轴的 AC 伺服驱动器２台和驱动Ｘ轴的ＡＣ伺服驱动器
２台）。另外，在控制装置左侧面安装了 XY 轴的电磁标尺校准器。

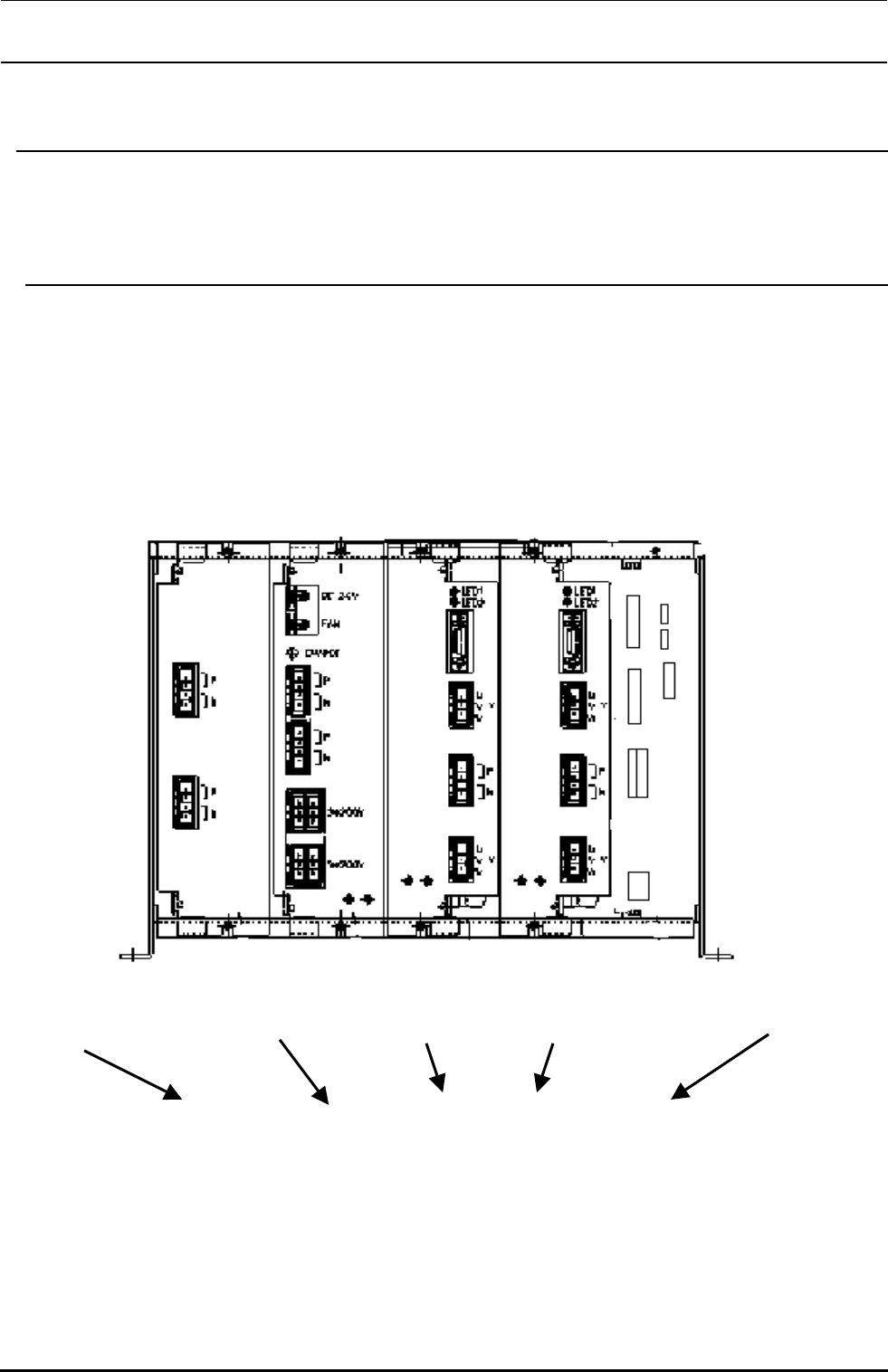

电容接口 电力接口 ＸＹ轴（Ｌ） ＸＹ 轴（Ｒ） Synqnet 中转基板＋JGRMB
图１４−５−１−１ XY 装置的构成
●ＡＣ伺服驱动器连接着基板的母线，拔下后进行更换。
※马达输出
●X 轴 ：600W
●Y 轴：1140W
14-32
