KE-2050R-2055R-2060R维修调整要领书.pdf - 第41页
Rev1.00 维修调整要领书 的位置为大致标准。 １−28
Rev1.00
维修调整要领书
图 1-8-3-3
3）用电缆紧固夹 X 压住电缆予以固定。

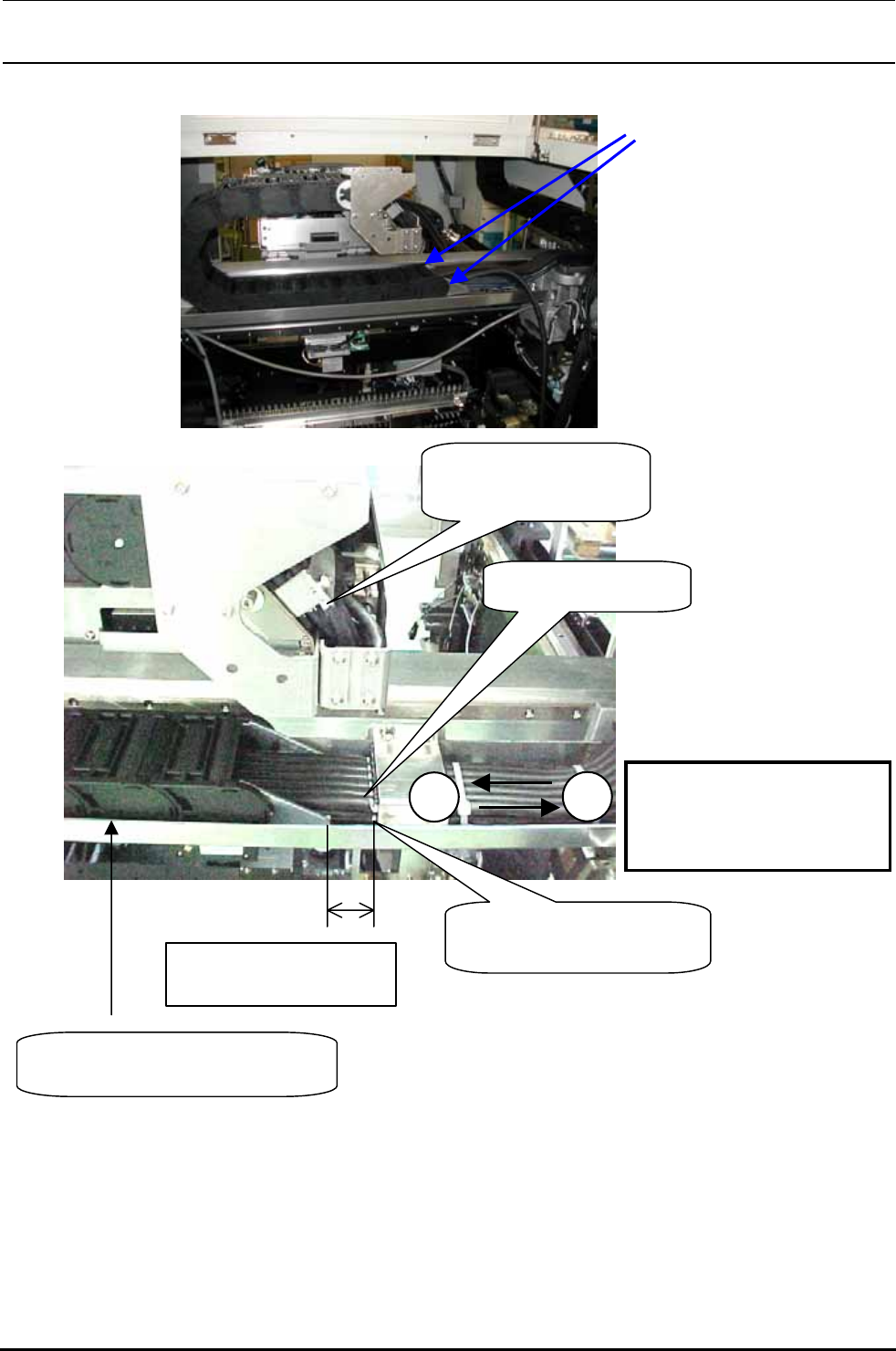

图1-8-3-4
① 贴片头（上）侧，将 40002233 和 40002234 的记号位置对准「FC 外壳」的端部（贴片头一侧）。
② 下侧，将记号对准 X 电缆紧固夹的端部（塑料导轨一侧）。此时，顺上图①所示的方向引拉
40002233 电缆线束，确认白线已隐没，再顺②所示方向把线束集拢到记号位置固定。
③ 用手把塑料导轨内部的线束揿进，确认没有挠曲。40002234 的线束以距电缆紧固夹具端面 45mm
塑料导轨托架 A
大致标准 45mm
40002234 的记号偏移量
顺①所示方向引拉 40002233
电缆线束，确认白线已隐没，
再顺②所示方向把线束拉拢到
记号位置固定。
对准 40002233 的记号，在
40002234 的侧面部作上记号
.
２
１
2233（945mm）
固定在记号位置上
40002233(750mm)
40002234(500mm)
固定在记号位置上
检查塑料导轨内部的线束：
以手压入线束，确认没有挠曲。
１−27
Rev1.00
维修调整要领书
的位置为大致标准。
１−28
Rev1.00
维修调整要领书
1-8-4．电缆粘连部的分离
1）用割刀分离电缆线粘连部，使 40002233 和 40002234 可弯曲到与 Y 轴电缆成 90°。
用割刀切开。分割时注意不要割坏电缆蒙皮。
图1-8-4-1
用割刀割开后的电缆线
图1-8-4-2
１−29
