Rev1.00 维修调整要领书 2-1-2． FMLA 贴装头 １）按照２－１－１项的１）～７），卸下贴装头部的上侧护罩。 ２）卸下 Z 马达护罩架的安装螺丝⑥（２个）。 ３）卸下扩散器座的安装螺丝⑦⑧（４个），从传感器拔下 LA 电缆的插头。 图２－１－８ 图２－１－９ ４） 请用手按住， 不要让贴装头落下， 卸下ｃａｐ （４个） 。 （参照图２－１－１０） ５） 从贴装头板上拔下贴装头上侧的１个平行销， 用手拿着， 不要让贴装头碰到…
Rev1.00
维修调整要领书

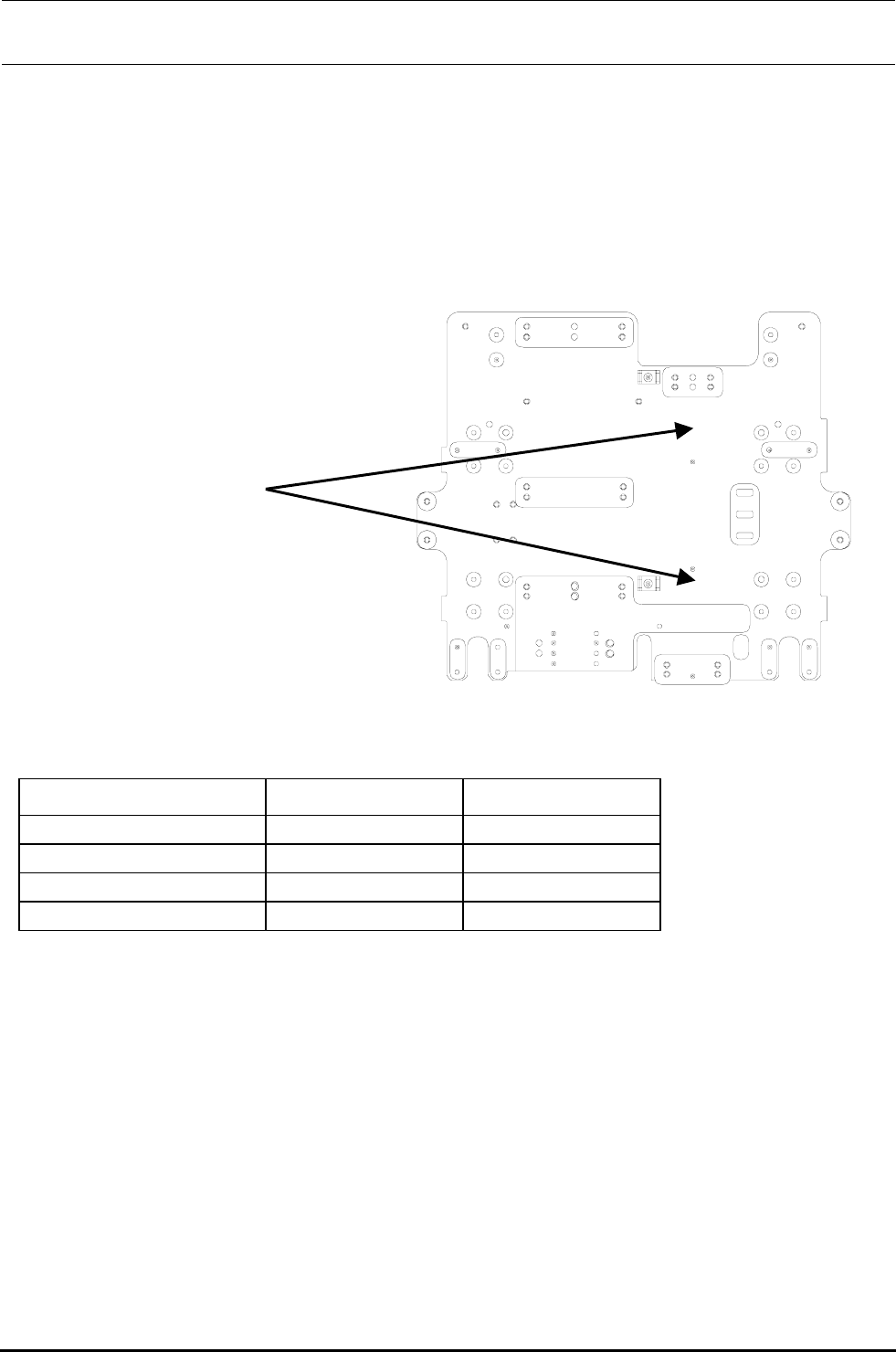

注）贴装头和贴装头板之间，插有间隙片（上下 2 处）。此间隙便是为了调整左右的贴装头的 Y 方向的
偏斜而用。
重新安装贴装头时，安装其它的贴装头时也使用此间隙片，或使用相同厚度的间隙片。
在间隙片上涂上微量的润滑脂，贴到贴装头板扇在安装到贴装头上。
间隙片
表２－１－１
图
２−１−７
货 号 品 名 厚度（ｍｍ）
Ｅ３０１９７２１０００ 中心间隙片 A ０．１
Ｅ３０２０７２１０００ 中心间隙片 B ０．０５
Ｅ３０２１７２１０００ 中心间隙片 C ０．０３
Ｅ３０４７７２９０００ 中心间隙片 D ０．０２
2−2
Rev1.00
维修调整要领书
2-1-2．FMLA 贴装头
１）按照２－１－１项的１）～７），卸下贴装头部的上侧护罩。
２）卸下 Z 马达护罩架的安装螺丝⑥（２个）。
３）卸下扩散器座的安装螺丝⑦⑧（４个），从传感器拔下 LA 电缆的插头。
图２－１－８
图２－１－９
４）请用手按住，不要让贴装头落下，卸下ｃａｐ（４个）。
（参照图２－１－１０）
５）从贴装头板上拔下贴装头上侧的１个平行销，用手拿着，
不要让贴装头碰到其它零件。
６）组装时，请按照相反的顺序安装。
※往贴装头安装螺丝⑨（４个）上涂锁定漆２４２后，拧紧
固定，转矩为７．０ Nm。
※把贴装头组装到上下２处，上孔为元件高度２０ mm 机用，
下孔为１２ｍｍ机用。
图２－１－１０
⑧
⑦
⑥
2−3
Rev1.00
维修调整要领书
７）更换后，请进行 X 方向的组装位置的测定和调整。
＜程序＞
① 把夹具吸嘴安装到贴装头上。
② 把测定标尺顶到夹具吸嘴，在元件吸附高度测定Ｌ贴装头４个平均和Ｒ贴装头的吸嘴套轴旋转中
心。
拨盘
标尺
③ 请确认Ｌ贴装头４个的平均值和Ｒ贴装头的吸嘴套旋转中心的差应在 0.02mm以内（ L
1
贴装头和R
贴装头的芯间距１１９±０．０２ｍｍ ）。
④ 达不到规格值时，拧松Ｒ贴装头的 4 个固定螺丝，把上侧平行销移动到中心，进行调整。
８）更换贴装头后，需要重新输入ＭＳ参数。输入项目请参照２－９项
注） 在贴装头和贴装头板之间插入着间隙片（上下 2 处）。
此间隙片是为了调整 MNLA 贴装头和 FMLA 贴装头的 Y 方向位置。
重新安装卸下的贴装头时，或安装其它贴装头时需要使用此间隙片，或使用相同厚度的间隙片。
安装时，请在间隙片上涂上微量的润滑脂，贴在贴装头板上，然后再安装到贴装头。
