Rev1.00 维修调整要领书 1-8-4． 电缆粘连部的分离 1 ）用割刀分离电缆线粘连部，使 40002233 和 40002234 可弯曲到与 Y 轴电缆成 90 °。 用割刀切开。分割时注意不要割坏电缆蒙皮。 图 1-8-4-1 用割刀割开后的电缆线 图 1-8-4-2 １−29
Rev1.00
维修调整要领书
的位置为大致标准。
１−28
Rev1.00
维修调整要领书
1-8-4．电缆粘连部的分离
1）用割刀分离电缆线粘连部，使 40002233 和 40002234 可弯曲到与 Y 轴电缆成 90°。
用割刀切开。分割时注意不要割坏电缆蒙皮。

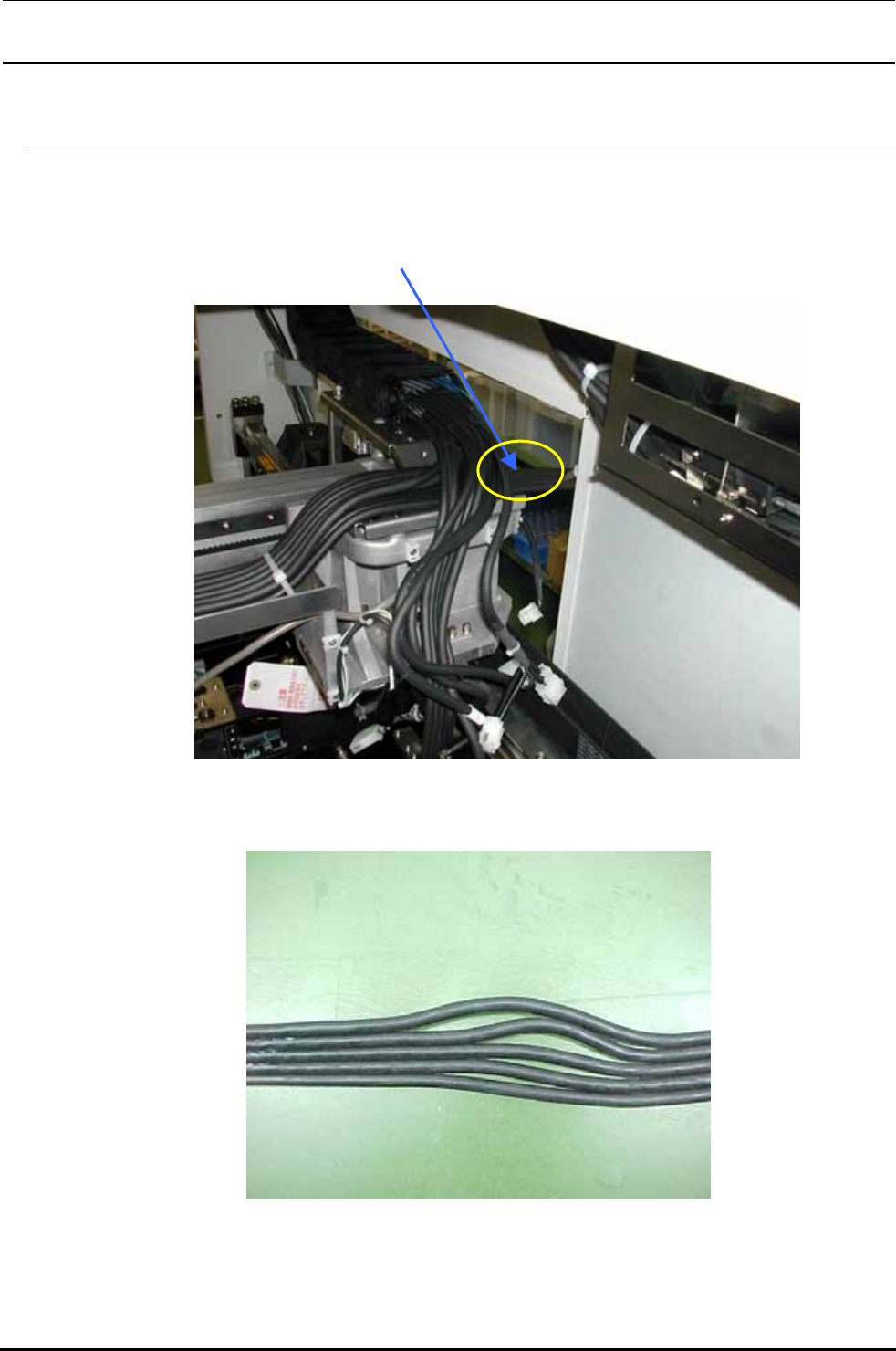

图1-8-4-1
用割刀割开后的电缆线
图1-8-4-2
１−29
Rev1.00
维修调整要领书
1-8-5．拆下 Y 轴电缆
1）取下 Y 轴电缆支座入口的悬垂部分的捆束带和中继连接器。

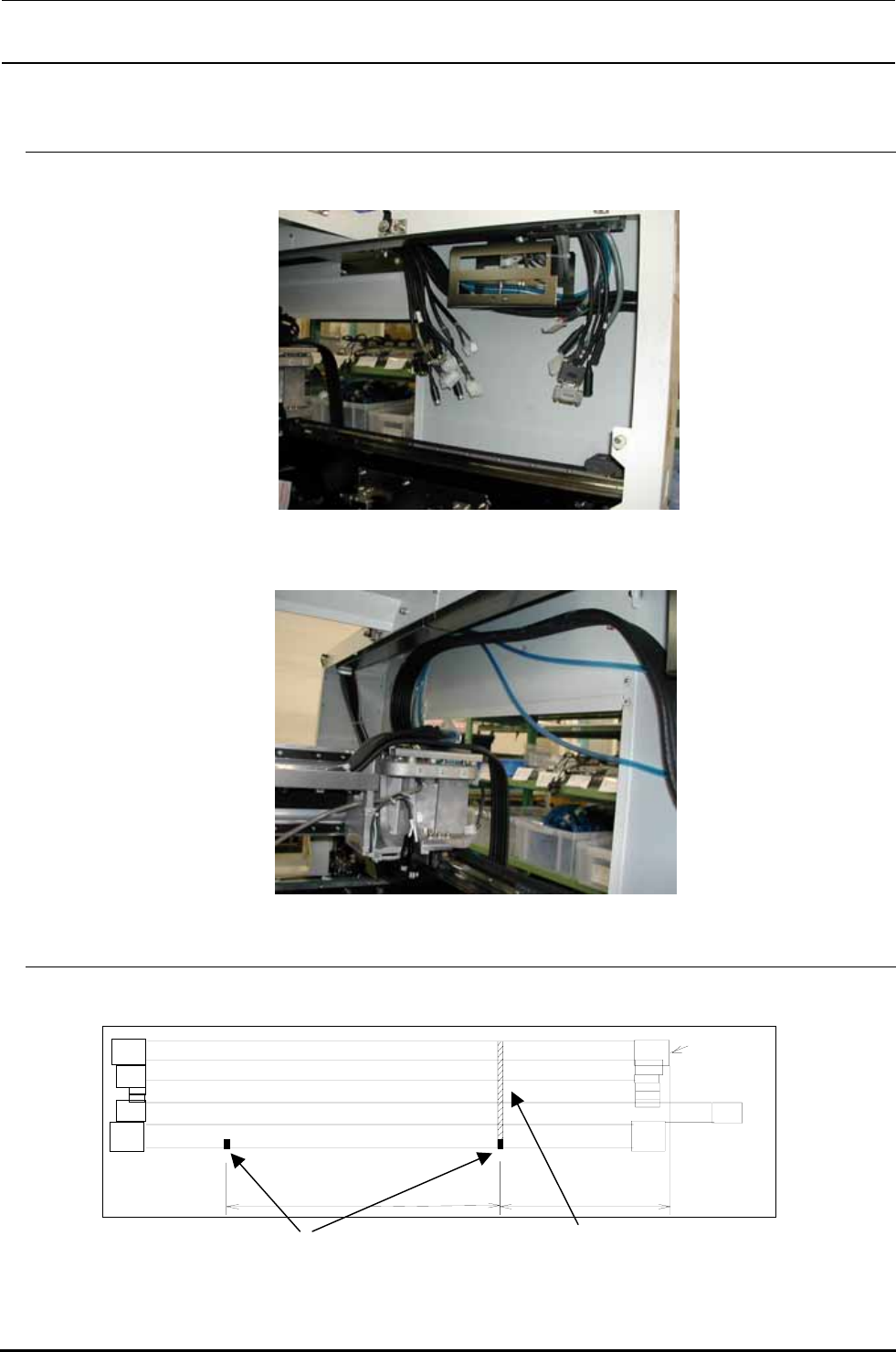

图1-8-5-1
2）卸下 Y 轴电缆支座的盖，拆下要更换的电缆。
图1-8-5-2
1-8-6．给 Y 轴电缆支座作记号
1）在 40002232（40002346）电缆上作记号。
CN162
(535)
M
:
1
1
0
5
+
5
-
0
L
:
1
1
7
0
+
5
-
0
E
:
1
2
3
0
+
5
-
0
在电缆侧面作记号 在并排方向上作记号
图1-8-6-1
１−30
