Rev1.00 维修调整要领书 12-2 ②． 右侧 F S 屶尺( 嘔) F S 屶尺( 嘔) F S D 屶尺( 嘔念) F S D 屶尺( 嘔念) F S D 屶尺( 嘔朔) F S D 屶尺( 嘔朔) M 樫雁字 L 樫雁字 图 １２－２
Rev1.00
维修调整要领书
12-1
危险 为了防止突然的起动而造成的事故，请关掉电源之后再进行操作。
12 供料器跳起传感器的更换、调整

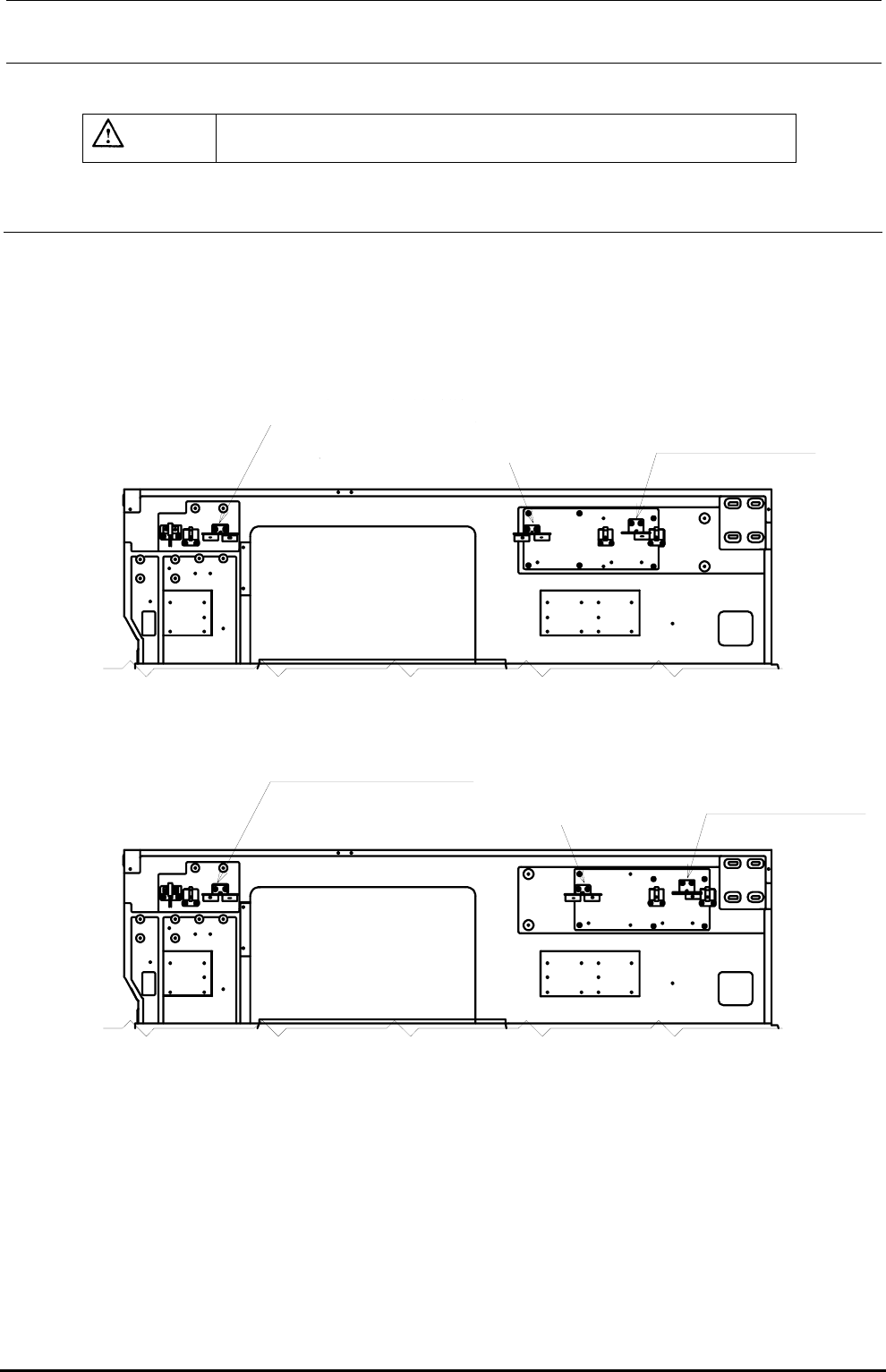

１） 如下图所示，检查更换哪个位置的传感器，然后从支架上卸下。
①．左侧
FSD屶尺( 恣念)
FSD屶尺( 恣朔)
FS屶尺( 恣)
M樫 雁 字
FSD屶尺( 恣念)
FSD屶尺( 恣朔)
FS屶尺( 恣)
L樫雁字
图１２－１
Rev1.00
维修调整要领书
12-2

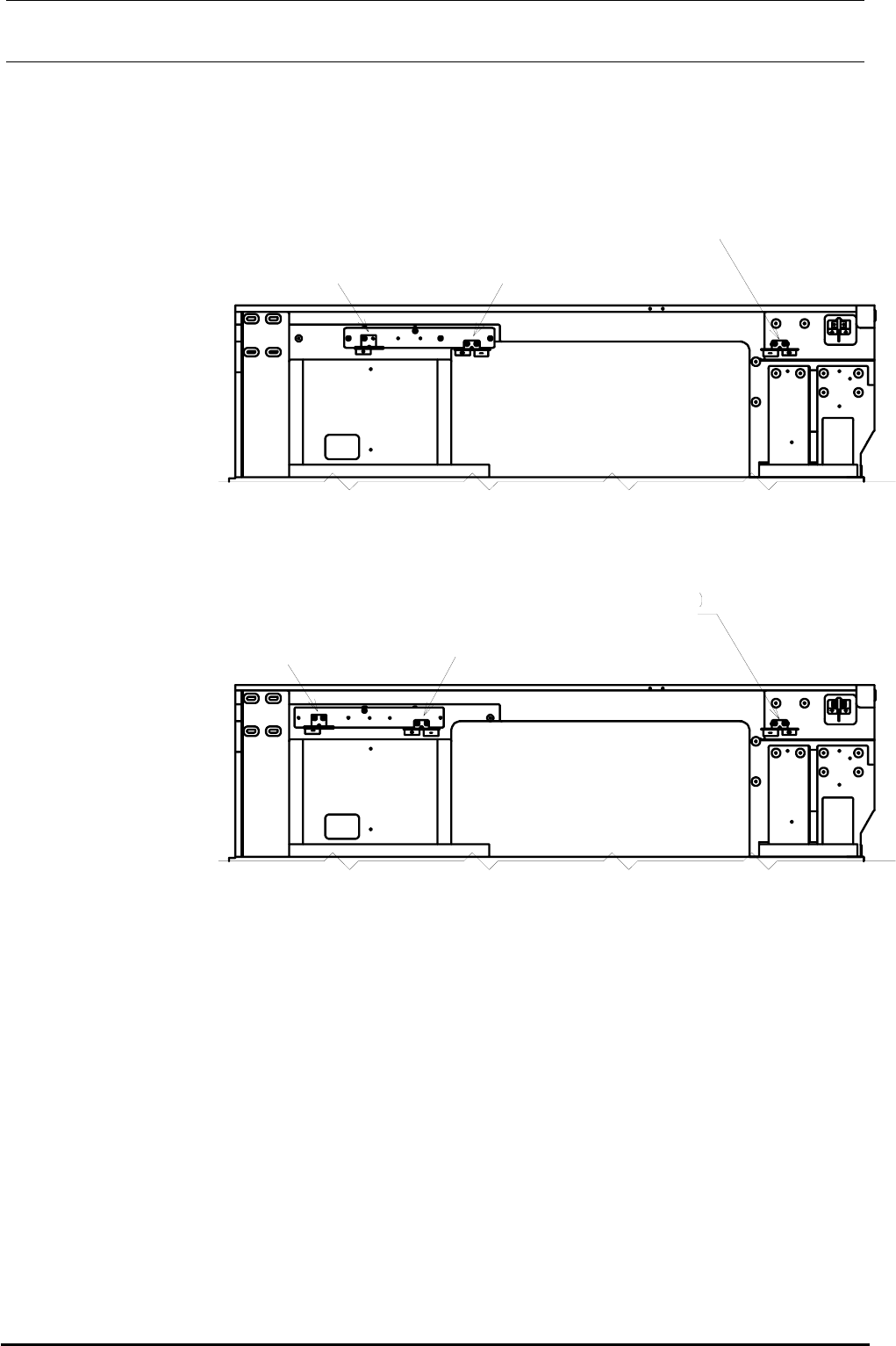

②．右侧
FS屶尺( 嘔)
FS屶尺( 嘔)
FSD屶尺( 嘔念)
FSD屶尺( 嘔念)
FSD屶尺( 嘔朔)
FSD屶尺( 嘔朔)
M樫雁字
L樫雁字
图１２－２
Rev1.00
维修调整要领书
12-3

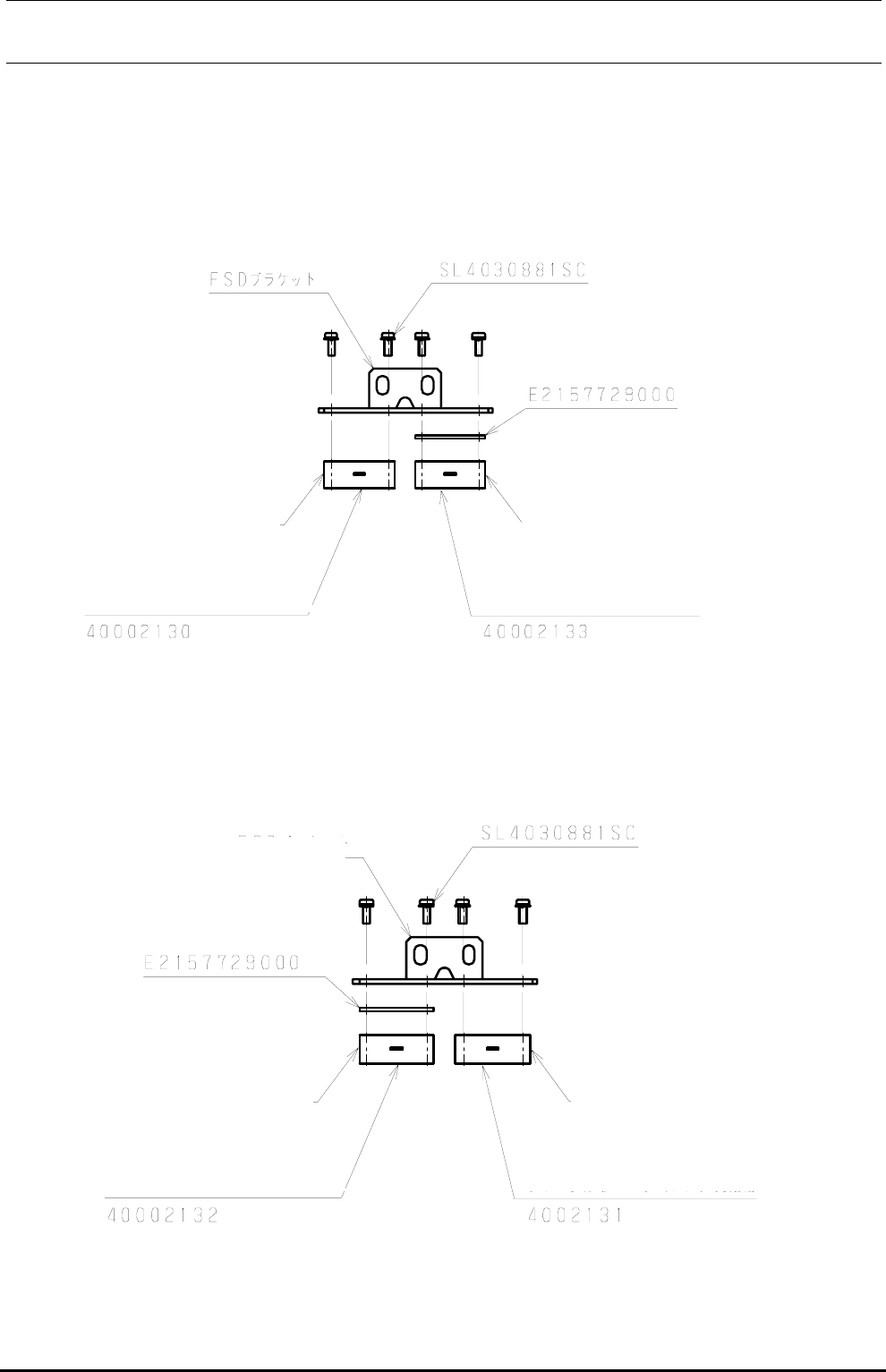

２） 更换卸下的支架的传感器。
①．FSD 支架（左前）
②．FSD 支架（右前）
图１２－３
图１２－４
确认用 LED 侧 确认用 LED 侧
供料器浮起传感器(FF)投光组件 供料器浮起传感器(FF)受光组件
FSD 支架
确认用 LED 侧 确认用 LED 侧
供料器浮起传感器(FR)投光组件 供料器浮起传感器(FR)受光组件
