Rev1.00
维修调整要领书
13-3．ＣＤ−ＲＯＭ 驱动器的更换
１） 卸下⑥的 2 个螺丝，从底座卸下ＣＤ−ＲＯＭ支架。
２） 卸母线夹的③螺丝，从ＣＤ−ＲＯＭ支架卸下。
３） 卸ＣＤ−ＲＯＭ驱动器的③螺丝，从ＣＤ−ＲＯＭ支架卸下。
４） 安装时请按照相反的程序进行安装。
图１３−３−１
① ＣＤ−ＲＯＭ支架ト 1 个
② ＣＤ−ＲＯＭ驱动器 1个
③ 螺丝Ｃａｐ（Ｍ３×８） 4 个
④ ＣＫＳ夹 1个
⑤ 母线电缆夹 1个
⑥ 螺丝Ｃａｐ（Ｍ６×１２） 2 个
13-3
Rev1.00
维修调整要领书

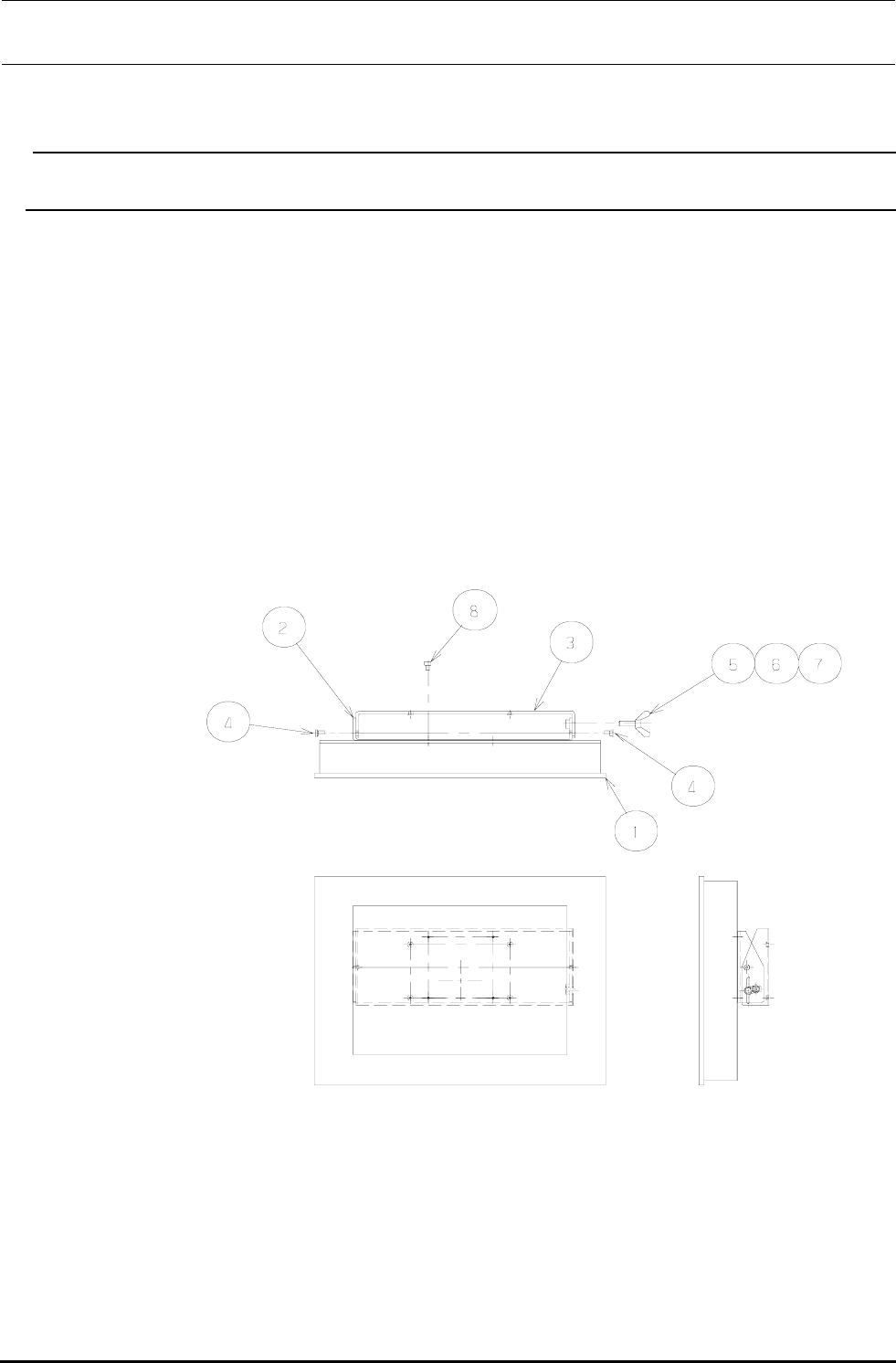

13-4．ＬＣＤ监视器的更换
13-4-1 LCD 监视器的更换
１） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
２） 卸下⑧螺丝Ｃａｐ，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
３） 安装时，请按照相反的程序进行安装。
① ＬＣＤ监视器 1 个
② ＬＣＤ支架Ｆ 1 个
③ ＬＣＤ支架Ｒ 1 个
④ 平头螺丝 2个
⑤ 蝶形螺丝 1个
⑥ 平垫片 1个
⑦ 弹簧垫 1个
⑧ 螺丝Ｃａｐ 4 个
图 13-4-1
13-4
Rev1.00
维修调整要领书
13-4-2 ＬＣＤ监视器背灯的更换
13-4-2-1 安全上的注意事项
更换时请注意以下事项。另外，请一定按照本要领书上记述的作业内容和注意事项等进行作业。
① 作业时请一定关闭主机电源之后再进行作业。
② 准备好零件安装和配线
内部配线请使用配线器具和线夹以避免接近发热零件和高压零件，另外，安装钣金时请注意不要
被夹。内部配线必须周密安全。
③ 仔细安装扁平电缆
扁平电缆是又薄又容易折断的东西。在更换背光，安装扁平电缆时，请慎重地作业。
④ 液晶的操作
本安装(特别是液晶膜块)使用玻璃和精密配线零件，因此如果掉落或碰到坚硬的东西或受到冲击之
后，有可能发生破裂，受伤或内部断线的故障。操作时请充分注意。
⑤ 关于静电
本安装使用CMOS LS，因此操作时请充分注意静电，安装时请设置人体地线等。请遵守通常对电子
零件的静电注意事项。
13-4-2-2 零件和货号
更换用背灯和更换对象的ＬＣＤ监视器的货号图表13-4-2-１所示。共面性选购品规格机的前监视器的
更换程序有一些不同，请注意。
表13-4-2-1
货号
零件
KE-2050/2060 KE-2050R/2055R/2060R
背灯 40003316 40026667
标准规格机货共面性选购规格机的后监
视器
40003277 40025669
共面性选购品规格机的前监视器 40003279 40028131
13-5
