REV1.00
维修调整要领书
１４−４−１−２．KE-2060/2055R/2060R 基板配置
IP-X3ｷﾊﾞﾝｸﾐA 40001920
I/O CTRL ｷﾊﾞﾝｸﾐ 40001943
BASE FEEDER ｷﾊﾞﾝｸﾐ 40001941
LIGHT CTRL ｷﾊﾞﾝｸﾐ（50） 40001918
SAFETY ｷﾊﾞﾝｸﾐ 40001924
CTRL PWR ｷﾊﾞﾝｸﾐ 40001906
MCMｷﾊﾞﾝ（MNLA用）E9609729000
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
VERIFYｷﾊﾞﾝBｸﾐ E86717290B0（CVSオプション）
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
ﾊﾞｽﾌﾞﾘｯｼﾞﾎﾞｰﾄﾞ 40003313
ブランクパネル
XMP-CPCI 40003259
CPUﾎﾞｰﾄﾞ 40003280
注１
注１
CVSテスタ E9701705000
ﾏｳｽｷｰﾎﾞｰﾄﾞｷﾘｶｴｷ 40003281
RS232C CHANGE PCB ASM 40026382
CPU接口40003280
2CH COMMUNICATION BOARD 40003299(
触摸面板选购品、仅
KE-2060
)
VERIF
Y
基板B组件E86717290B0(CVS选购品)
空白面板
空白面板
空白面板
MCM基板(MNLA用)E9609729000
母线桥接口 40003313
IP-X3基板组件A 40001920 注1
I/O CTRL基板组件40001943
BASE FEEDER基板组件40001941
LIGHT CTRL基板组件(50)40001918 注1
SAFET
Y
基板组件40001924
CTRL PWR基板40001906
鼠标器键盘转换器 40003281
CVS 测试器 E9701705000

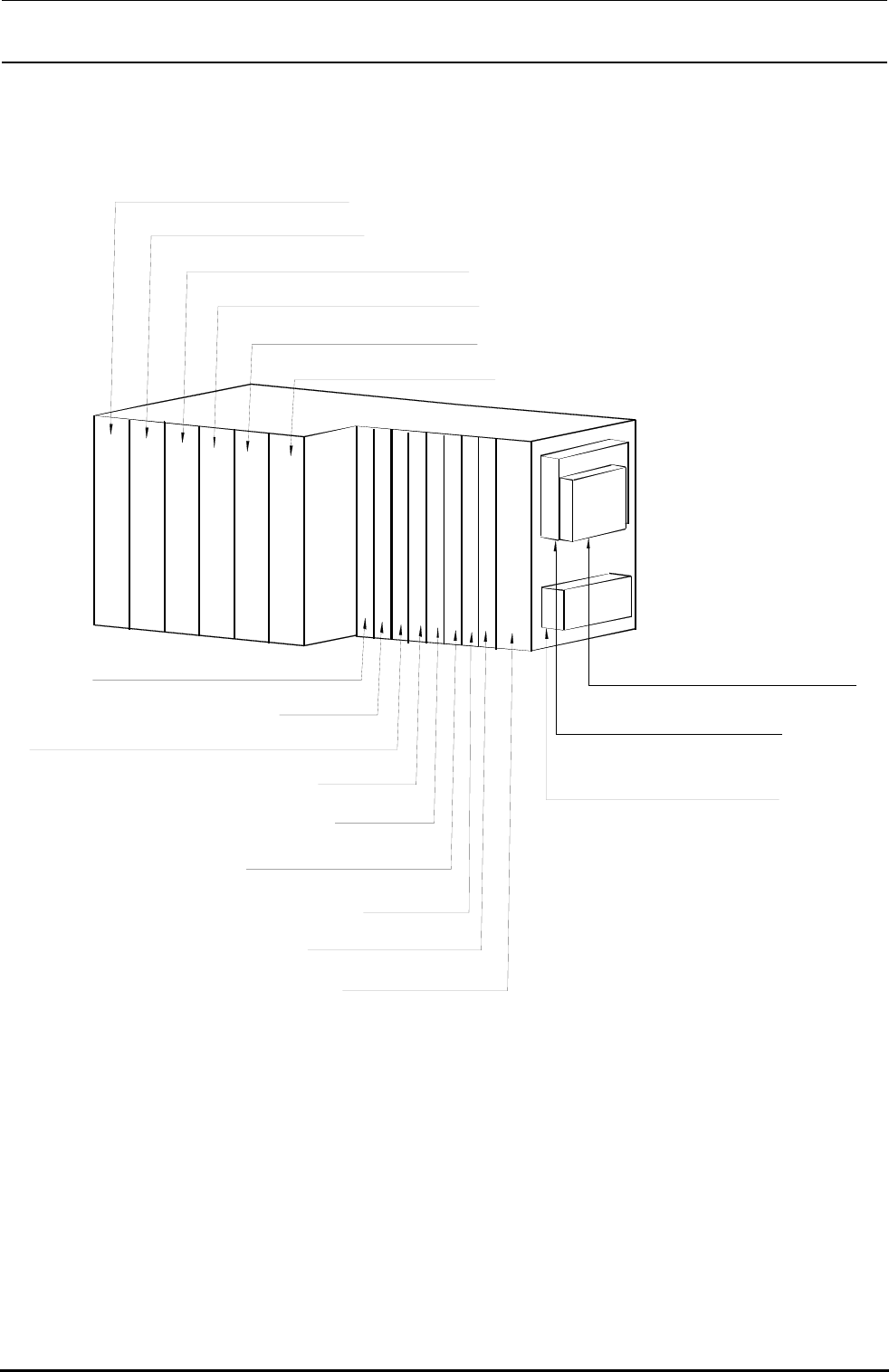

图 14-4-1-2.基板配置图（KE-2060/2055R/2060R）
注１ 该基板因机种而异。
14-13
REV1.00
维修调整要领书
１４−４−１−３ 控制装置的连接器标记
连接于控制装置表 14-4-1-1 的基板的连接器标记表示如下。
例） SAFETY 基板的ＣＮ３连接器的标记显示
ＬＳ１−３
基板显示(参照表) 连接器 NO(例)ＣＮ３
表 14-4-1-1
基板 表示
SAFETY 基板 ＬＳ１
LIGHTCTRL 基板 ＬＳ２
BASE-FEADER 基板 ＬＳ３
I/O CTRL 基板 ＬＳ４
IP-X3 基板 ＬＳ５
14-14
REV1.00
维修调整要领书
14-4-2．CPU 基板
【功能】
这是控制整个装置的基板。
其它基板经由 CPCI 母线和母线桥用 VME 母线连接。
【跨接开关类的设定】
跨接开关以出货状态使用。
【LED 的意义】
PW：电源供给后亮灯。
【更换后的调整项目】
更换后，有时需要变更 BIOS 的设定和网络附件设定。
请参照13-4-3 章 BIOS的设定 和 13-4-4 章 网络附件的变更进行设定。
14-15
