R E V 1 . 0 0 维修调整要领书 これらのリ セプ タ クルが 着さ れているか確認 装 确认此插座安装着，其它没有安装 图 １４−９−２−２ 确认此插座安装着，其它没有安装 图 １４−９−２−3 14-52
REV1.00
维修调整要领书
14-9．护罩关系
14-9-1．操作装置的构成
操作装置由以下 4 种电路基板构成。
①４０００１９５３ 操作电路基板组件
②４０００１９５６ 操作ＳＷ电路基板Ａ组件（后）
ＣＥ机时
①４０００１９５４ 操作电路基板组件（ＥＮ）
②４０００１９５７ 操作ＳＷ电路基板组件（ＥＮ）

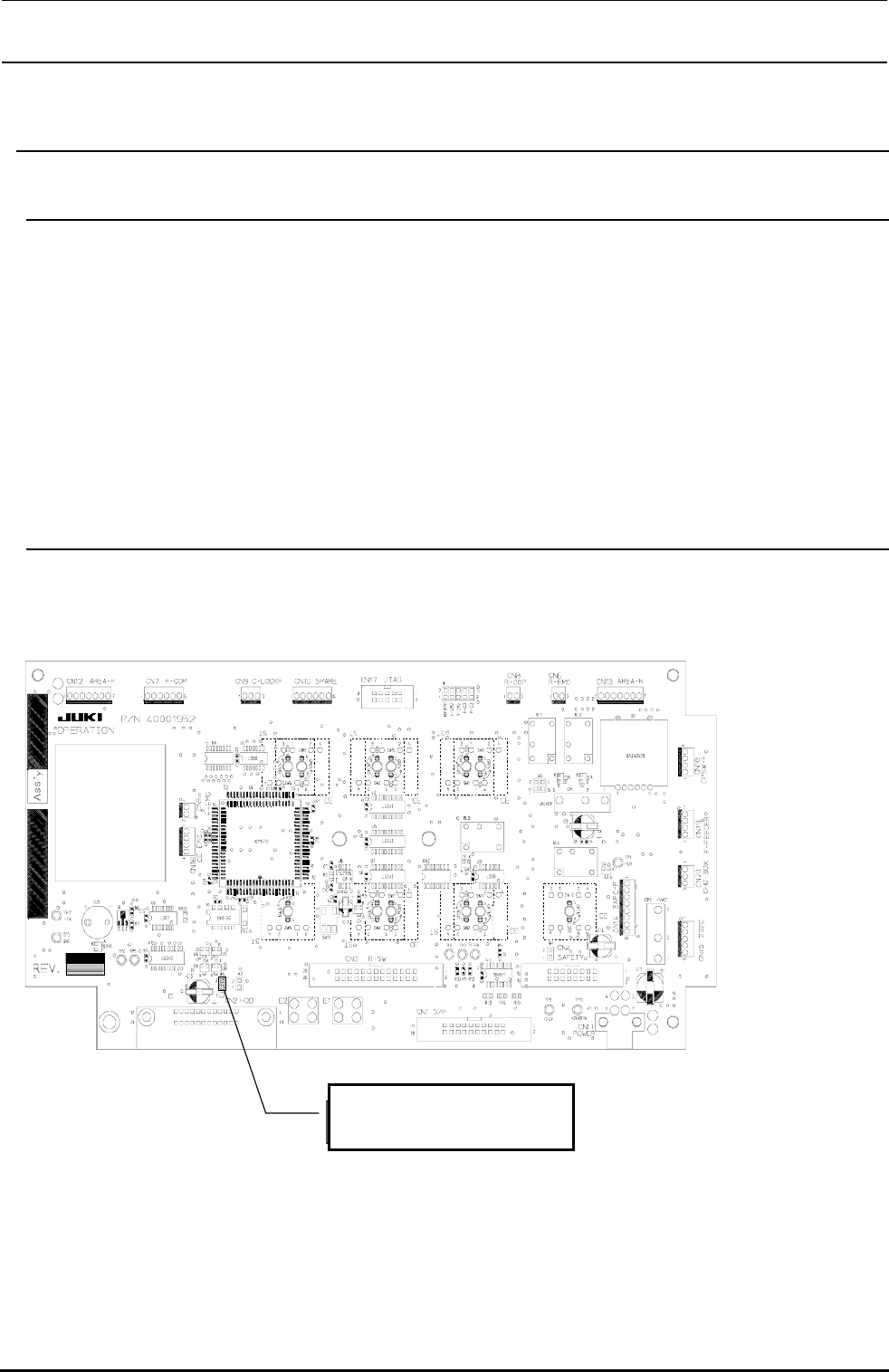

14-9-2．操作电路基板组件（40001953）、操作电路基板组件[EN]（40001954）的跨接设定
操作电路板的跳线设定请参照图 14-9-2-1 进行，操作电路板（EN）的跳线设定请参照图 14-9-2-2 进行，
C 规格时的跳线设定参照图 14-9-2-3 进行。
このリセプタクルが装着され、他に
は装着されてないかを確認
确认此插座安装着，其它没有安装
图１４−９−２−１
14-51
REV1.00
维修调整要领书
これらのリセプタクルが
着されているか確認装
确认此插座安装着，其它没有安装
图１４−９−２−２
确认此插座安装着，其它没有安装
图１４−９−２−3
14-52
REV1.00
维修调整要领书
14-9-3．操作ＳＷ电路基板开关的安装
操作ＳＷ电路基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
１４−９−３−１ KE-2050/2060
1) 构成
（１）ＳＴ、ＪＥ、ＣＨ 前部
⑧
⑦
①
③
⑤
②
④
⑥
开关构成部件
No 开关名称
元件 开关调节器 ＬＥＤ 平镜头 监视窗 防止转动垫圈
①
在线 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
②
原点 HA005340010 HA005340020 HA005340060 HA00534005A HA005340030 -
③
起动 HA005340010 HA005340020 - HA005340050 HA005340030 -
④
停止 HA005340010 HA005340020 - HA00534005C HA005340030 -
⑤
伺服器 HA005340010 HA005340020 HA005340060 HA00534005A HA005340040 -
⑥
循环 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
⑦
供料器 40002252 HA00537001A HA005370020
⑧
键盘变换 40002251 HA005370010 HA005370020
14-53
