Rev1.00
维修调整要领书
11-2．紧急停止开关的更换
１）更换紧急停止开关时，转动①和②的旋钮，从护罩背面卸下开关。
图 11-2-1
1
2
２）用螺丝刀卸下开关背面连接的线束，更换开关。
念迦
朔迦
图 11-2-2
11-2
Rev1.00
维修调整要领书

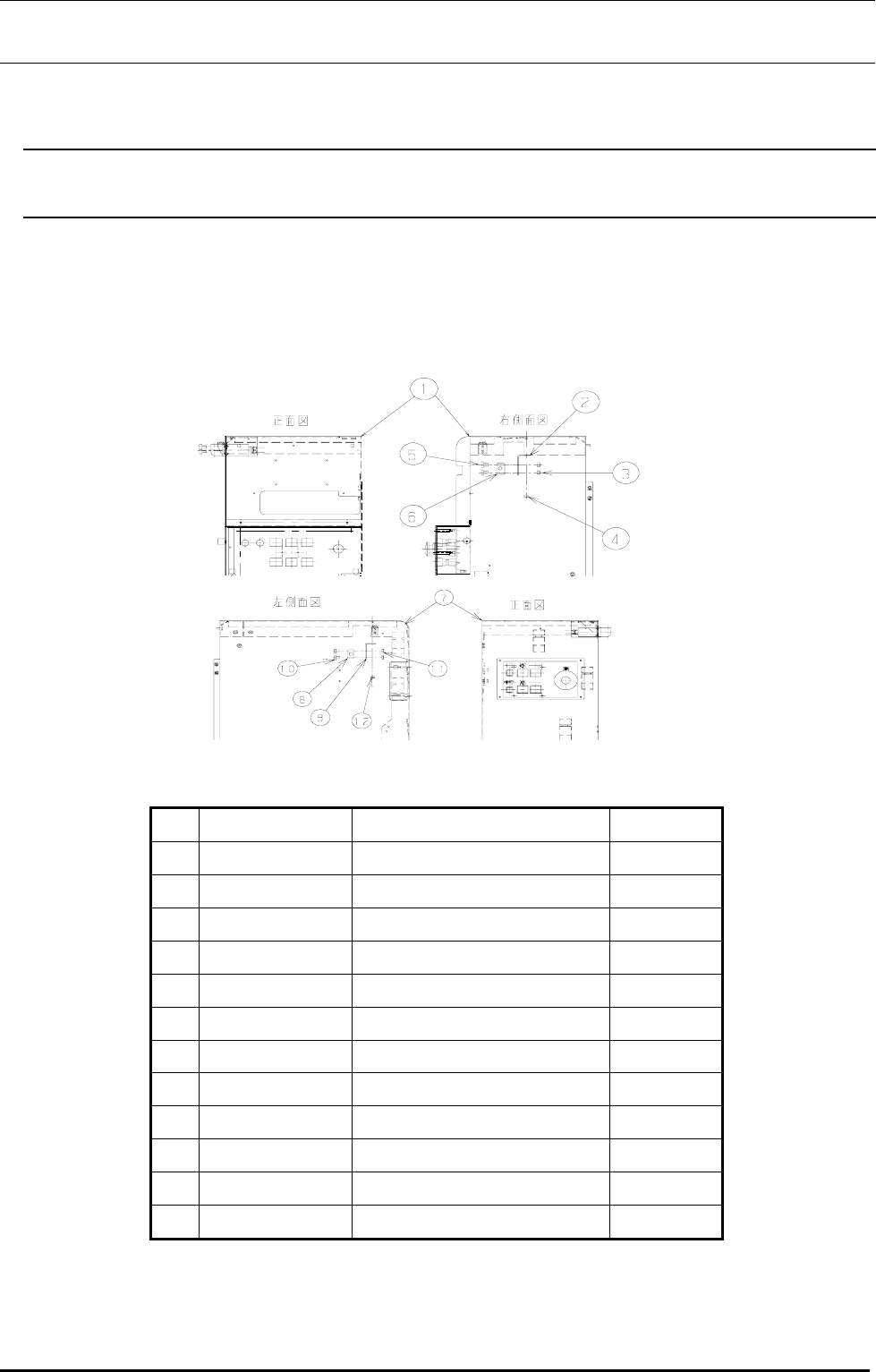

11-3．护罩打开开关的更换
11-3-1．开关主体
１） 从操作开关基板拔下插头。
２） 切断束线带，卸下固定螺丝（ＳＬ６０４１６４２ＴＮ），进行更换。
３） 安装时请按照相反的程序进行。
No. 货号 品名 数量
① 40001402 护罩ＦＵＲ 1
② 40001453 安全开关支架 1
③ NM3040520SF 法兰盘螺母 2
④ E1348700000 安全护罩止动器 1
⑤ SL6041642TN 螺丝帽ｃａｐ 2
⑥ 40002254 护罩打开ＳＷ 1
⑦ 40001404 护罩ＲＵＲ 1
⑧ 40001453 安全开关支架 1
⑨ 40002254 护罩打开ＳＷ 1
⑩ SL6041642TN 螺丝帽ｃａｐ 2
⑪ NM3040520SF 法兰盘螺母ト 2
⑫ NM6040001SC 螺母 2
図１１−３−１
图 11-3-1
11-3
Rev1.00
维修调整要领书

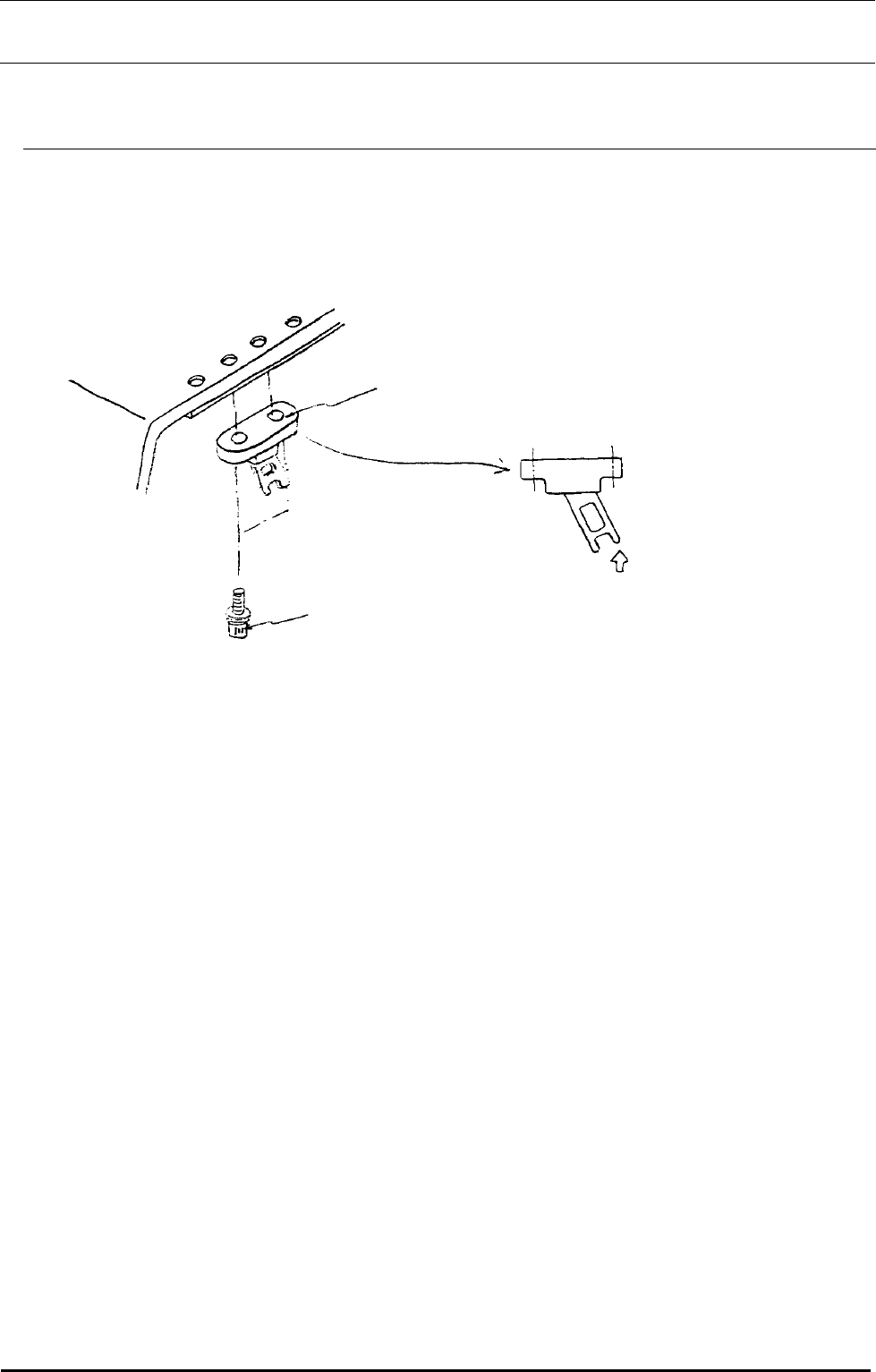

11-3-2．操作键
１） 卸下 2 个安装螺丝，更换操作键。
〈注意〉安装时请注意方向性。
朝向机器内部安装
安装螺丝（X2）
操作键
图１１−３−２
11-4
