Rev1.00 维修调整要领书 3-3-3． 贴标签 请把标签脱脂后贴到贴标签部位。 图 3-3-3 更换放大器（左：标签／右：贴了标签后） 3-3-4． 电路板的安装 ＨEＩＧＨＴ ＳＥＮＳＯＲ电路板 2 块，把插头插进头主电路板组件后，从上放按住固定在ＨＭＳＰ ＷＢ架上。 图 3-3-4 电路板安装 HMSPCB 架 圆螺丝 （×4） ヘッドメイン基板組 H M S基 板2組 3−6
Rev1.00
维修调整要领书

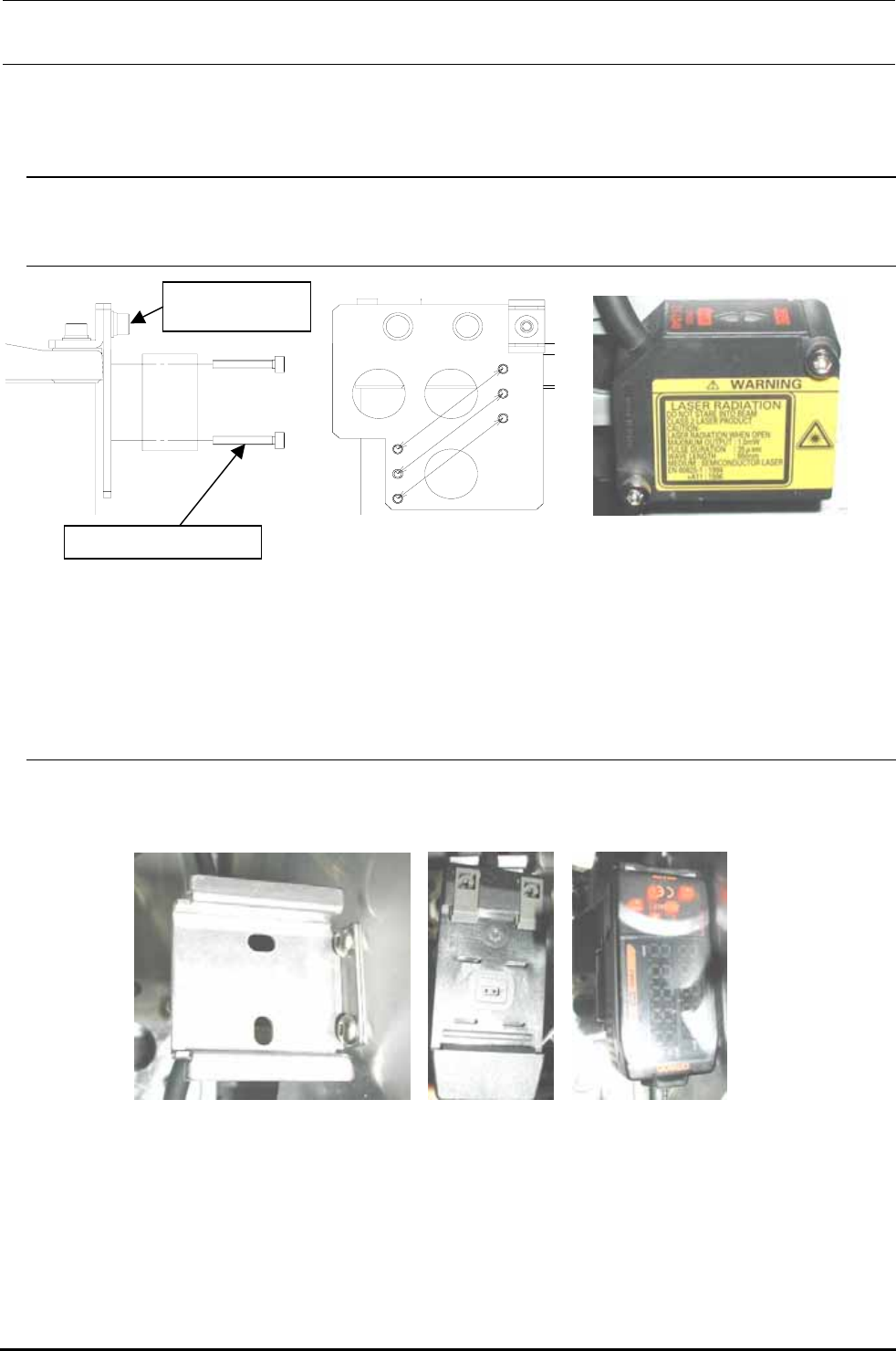

3-3．ＨＭＳ的更换
3-3-1．ＨＭＳ头部的更换
安装孔位置（从上起）
元件高度规格 06ｍｍ机用
元件高度规格 12ｍｍ机用
元件高度规格 20ｍｍ机用
图 3-3-1 ＨＭＳ头部的更换
带垫片六角孔
螺栓
（×
2
）
六角孔螺栓（×2）
3-3-2．放大器的更换
放大器固定到放大器部位后，请确认它稍有移动也不脱落。
图 3-3-2 更换放大器（左：放大器架／中：放大器背面／右：安装放大器后）
3−5
Rev1.00
维修调整要领书
3-3-3．贴标签
请把标签脱脂后贴到贴标签部位。
图 3-3-3 更换放大器（左：标签／右：贴了标签后）
3-3-4．电路板的安装
ＨEＩＧＨＴ ＳＥＮＳＯＲ电路板 2 块，把插头插进头主电路板组件后，从上放按住固定在ＨＭＳＰ
ＷＢ架上。
图 3-3-4 电路板安装
HMSPCB 架 圆螺丝（×4）
ヘッドメイン基板組
HMS基板2組
3−6
Rev1.00
维修调整要领书
3-3-5．ＨＭＳ高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为４０±０．２ｍｍ。请拧松 2 处的盖子，
调整到规定值。此时，ＦＡＲ灯和ＮＥＡＲ灯均亮灯，请进行确认。调整后，用 2 处的固定盖进行固定。
CALブロック上面
CAL 部上面
ＮＥＡＲ灯
ＦＡＲ灯
ＮＥＡＲ/ＦＡＲ 両点滅：測定範囲外
FAR 点灯：測定範囲内遠距離側
ＮＥＡＲ 点灯：測定範囲内近距離側
ＮＥＡＲ/ＦＡＲ 両点灯：測定中心距離±1ｍｍ
ﾚﾝｼﾞ表示灯 点灯状態
调整后，请输入ＭＳ参数，ＨＭＳ偏差值。输入请参照ＭＳ参数。
注意
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也不要把脸
和头靠近装置
