Rev1.00 维修调整要领书 10-1 危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作 。 10 空气机器 10-1. 压力检测电缆组件的更换 １） 从护罩 ＦＢ 卸下压力计 。 ２） 把下插头 。 ３） 安装时，请按照相反的程序进行 。 ＜ 注释 ＞ ・ 作业前，请关闭蝶阀的旋钮 。 请确认压力计的绿箭头，压力设定应为 ０．４ＭＰａ（４ｋｇｆ／ｃ㎡）。 另外，调整请用一字形螺丝刀转动压力计的调整螺丝来调整 。 压力计调…
Rev1.00
维修调整要领书
9-10

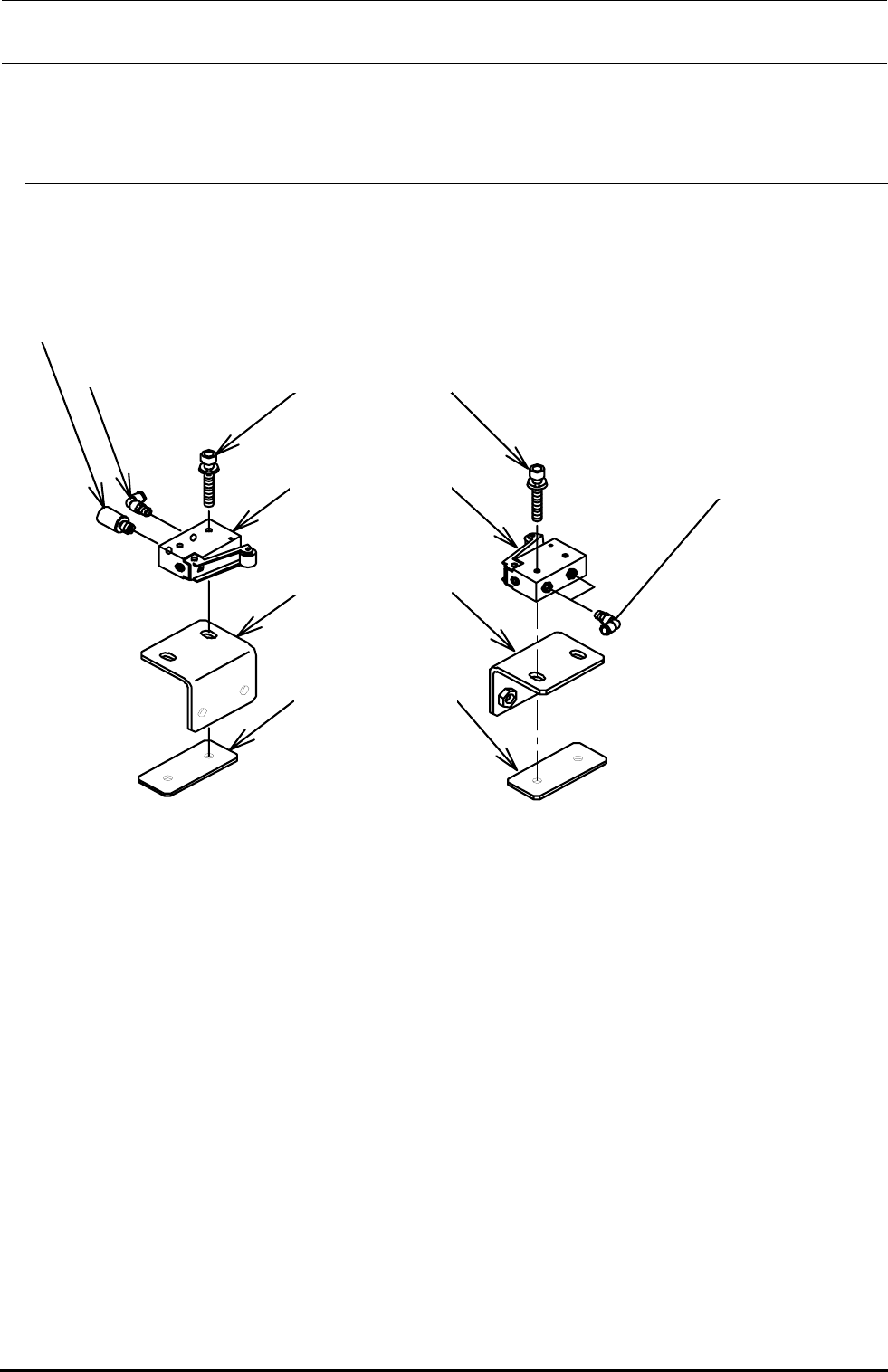

9-9. 辊拨杆的更换（选购品、一次更换台）
请关闭空气之后再进行更换
銭俊匂
PC050501000
淀遊
PJ304040505
固 4倖
SL60402592TN
黒王庫
PV010505000
苔銚医
E281172900
屶尺
E263172900
銭俊苔萌 2倖
PJ304040505
熊壇L怏周 熊壇R怏周
图 9-9-1
Rev1.00
维修调整要领书
10-1
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
10 空气机器

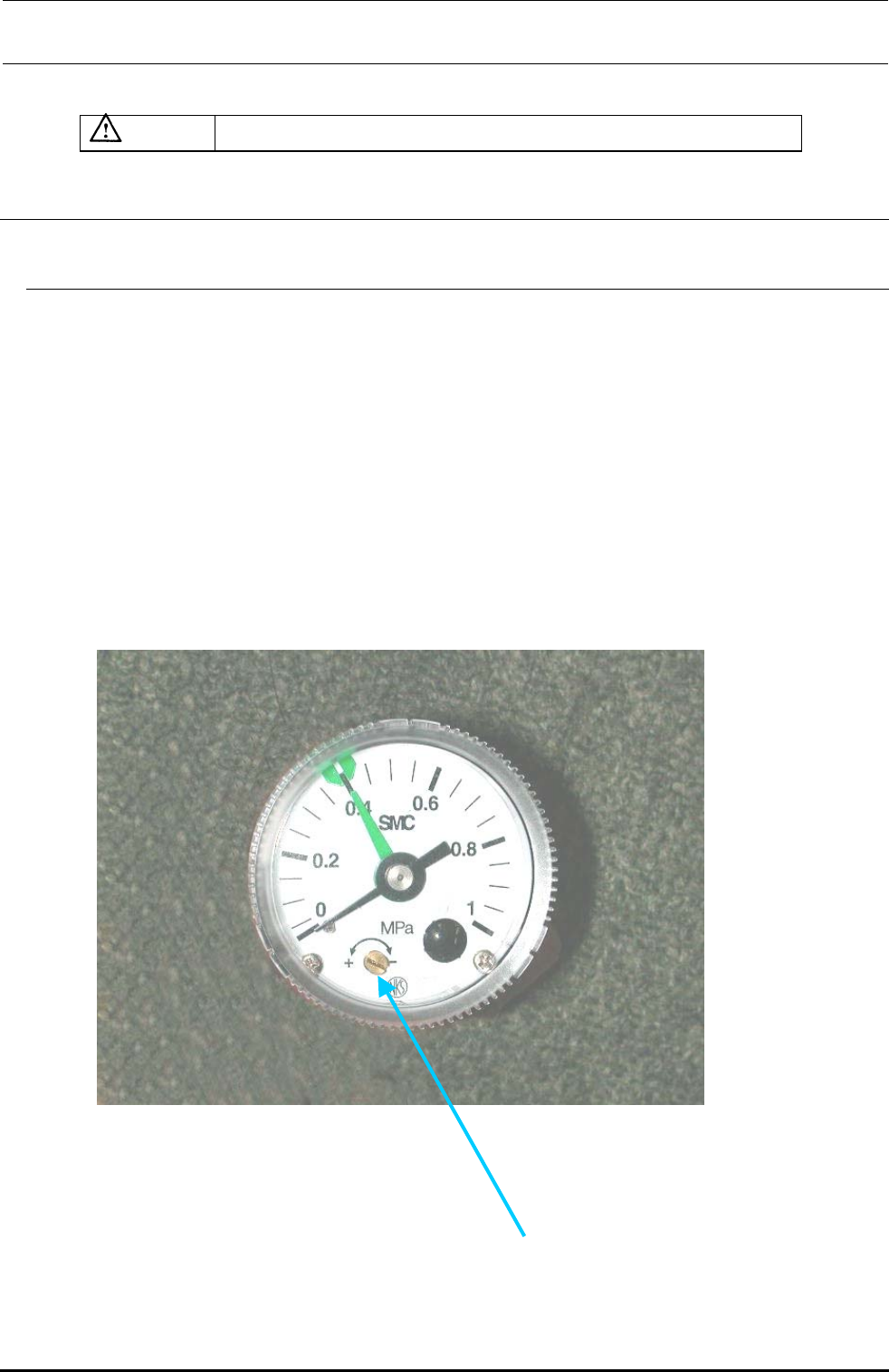

10-1. 压力检测电缆组件的更换
１） 从护罩ＦＢ卸下压力计。
２） 把下插头。
３） 安装时，请按照相反的程序进行。
＜注释＞
・作业前，请关闭蝶阀的旋钮。
请确认压力计的绿箭头，压力设定应为０．４ＭＰａ（４ｋｇｆ／ｃ㎡）。
另外，调整请用一字形螺丝刀转动压力计的调整螺丝来调整。
压力计调整螺丝
Rev1.00
维修调整要领书
10-2

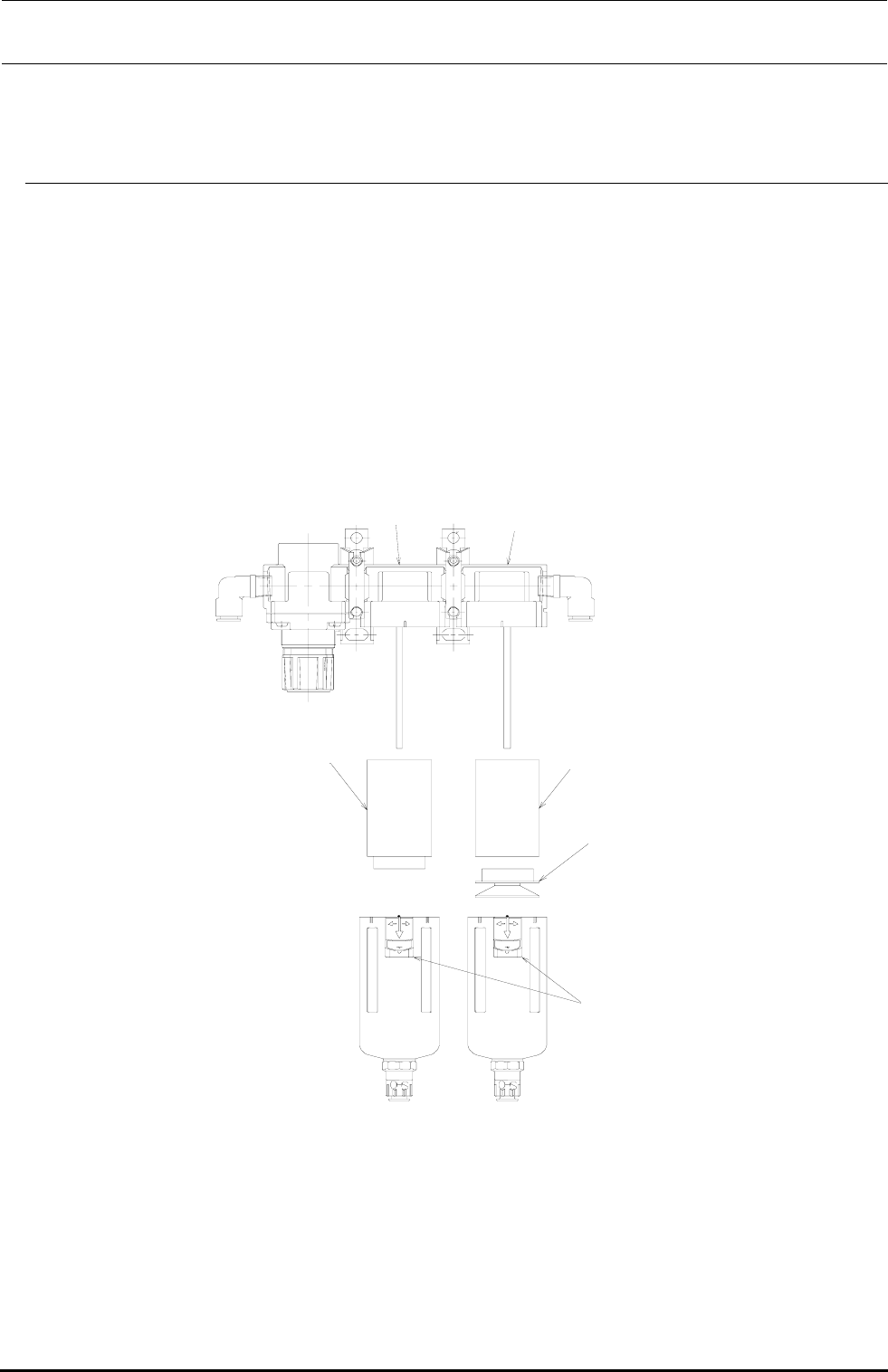

10-2. 滤清器的更换
１） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
２） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
３） 更换喷雾器侧的滤清器Ａ时，把滤清器Ａ向左转动就可以卸下来。
４） 安装时，请按照相反的程序进行。
＜注释＞
・作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到０．１ＭＰａ（１ｋｇｆ／ｃ㎡）后
腎賑陀賠匂
島零匂
PF901006000
陀賠匂B
PF901002000
陀賠匂A
峯妛巣周
錆強何
