Rev1.00 维修调整要领书 11-3-2． 操作键 １） 卸下 2 个安装螺丝，更换操作键 。 〈注意〉安装时请注意方向性。 朝向机器内部安装 安装螺丝（X2） 操作键 图 １１−３−２ 11-4
Rev1.00
维修调整要领书
11-3．护罩打开开关的更换
11-3-1．开关主体
１） 从操作开关基板拔下插头。
２） 切断束线带，卸下固定螺丝（ＳＬ６０４１６４２ＴＮ），进行更换。
３） 安装时请按照相反的程序进行。
No. 货号 品名 数量
① 40001402 护罩ＦＵＲ 1
② 40001453 安全开关支架 1
③ NM3040520SF 法兰盘螺母 2
④ E1348700000 安全护罩止动器 1
⑤ SL6041642TN 螺丝帽ｃａｐ 2
⑥ 40002254 护罩打开ＳＷ 1
⑦ 40001404 护罩ＲＵＲ 1
⑧ 40001453 安全开关支架 1
⑨ 40002254 护罩打开ＳＷ 1
⑩ SL6041642TN 螺丝帽ｃａｐ 2
⑪ NM3040520SF 法兰盘螺母ト 2
⑫ NM6040001SC 螺母 2
図１１−３−１
图 11-3-1
11-3
Rev1.00
维修调整要领书
11-3-2．操作键
１） 卸下 2 个安装螺丝，更换操作键。
〈注意〉安装时请注意方向性。
朝向机器内部安装
安装螺丝（X2）
操作键
图１１−３−２
11-4
Rev1.00
维修调整要领书

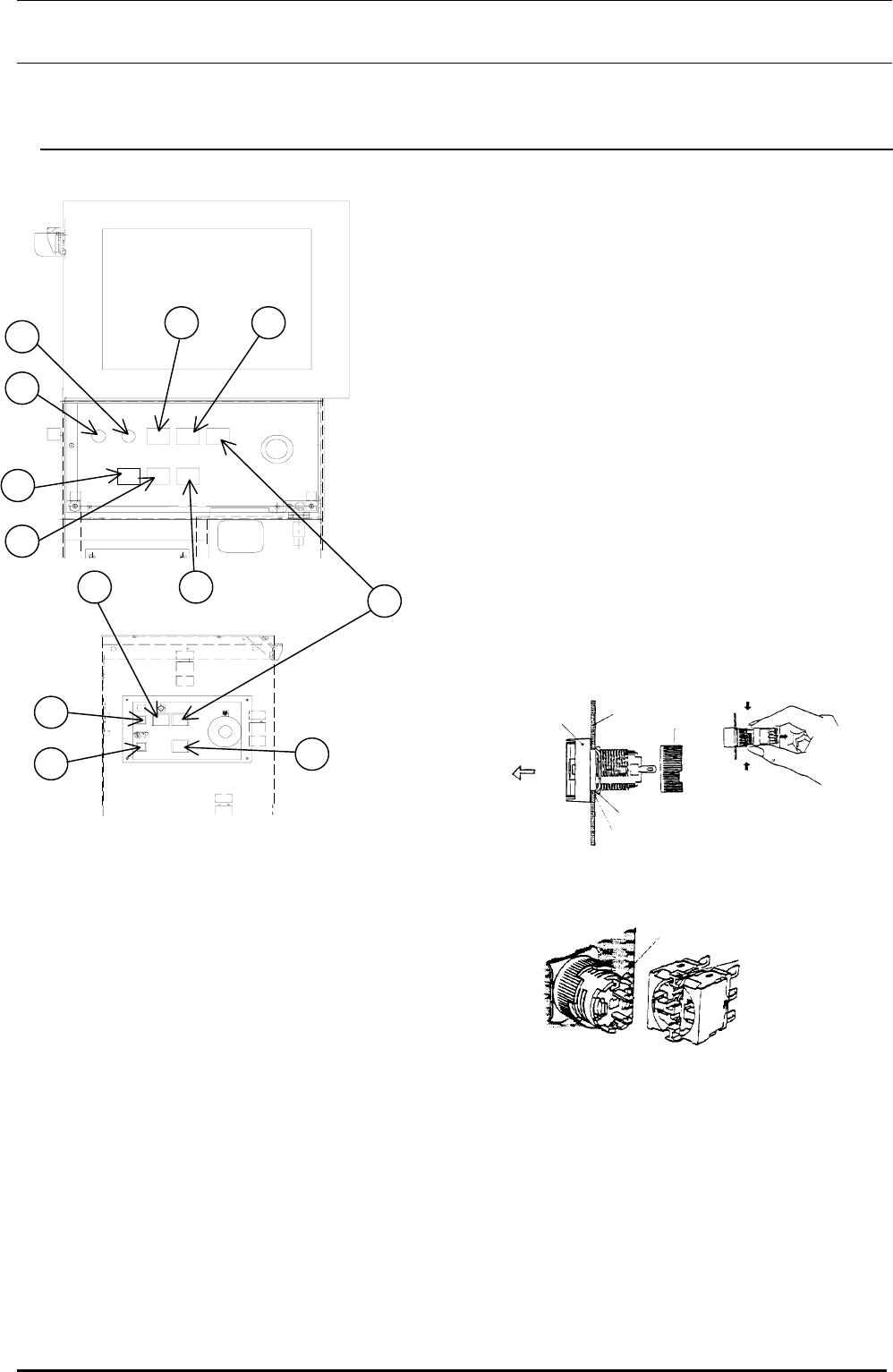

11-4．按键开关（ＣＥ对应机）
1
2
3
4
5
6
5
3
7
8
7
8
① 源ＳＷ
② 停止ＳＷ
③ 起动ＳＷ
④ 信号灯ＳＷ
⑤ 在线循环ＳＷ
⑥ 维修键ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧的ＰＷＢ护罩。
２） 拔下操作开关基板上的更换插头。
３） 卸下开关时，卸下护罩里侧的开关根部（安装螺
母），从护罩表面拔下箱部，进行更换。
４） 安装时请按照相反的程序进行。
按
按
安装螺母
边
缘
固定部件
槽
操作盘
拔
箱
图１１−４−２
图１１−4−１
白标记
白标记
〈注意〉 开关的插头和操作开关基板的插头
的组合，安装时要注意方向性。
图１１−４−３
11-5
