Rev1.00 维修调整要领书 5-15-2． ＢＵ 驱动用同步皮带的张力调整 调整同步皮带张力时， 拧松张力架组件的固定螺丝， 按照箭头方向移动， 向由尼塔公司制的音波式皮带 张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值 。 音波式皮带张力计输入值 Weight＝２．５ W i d t h ＝ ９ ． ０ S p a n ＝ ９ ７ （ Ｌ 尺寸规格 Span＝170） 规格值 ４２．５Ｎ±2.5N 測定位置 測定位…
Rev1.00
维修调整要领书
5-15．ＢＵ马达的更换

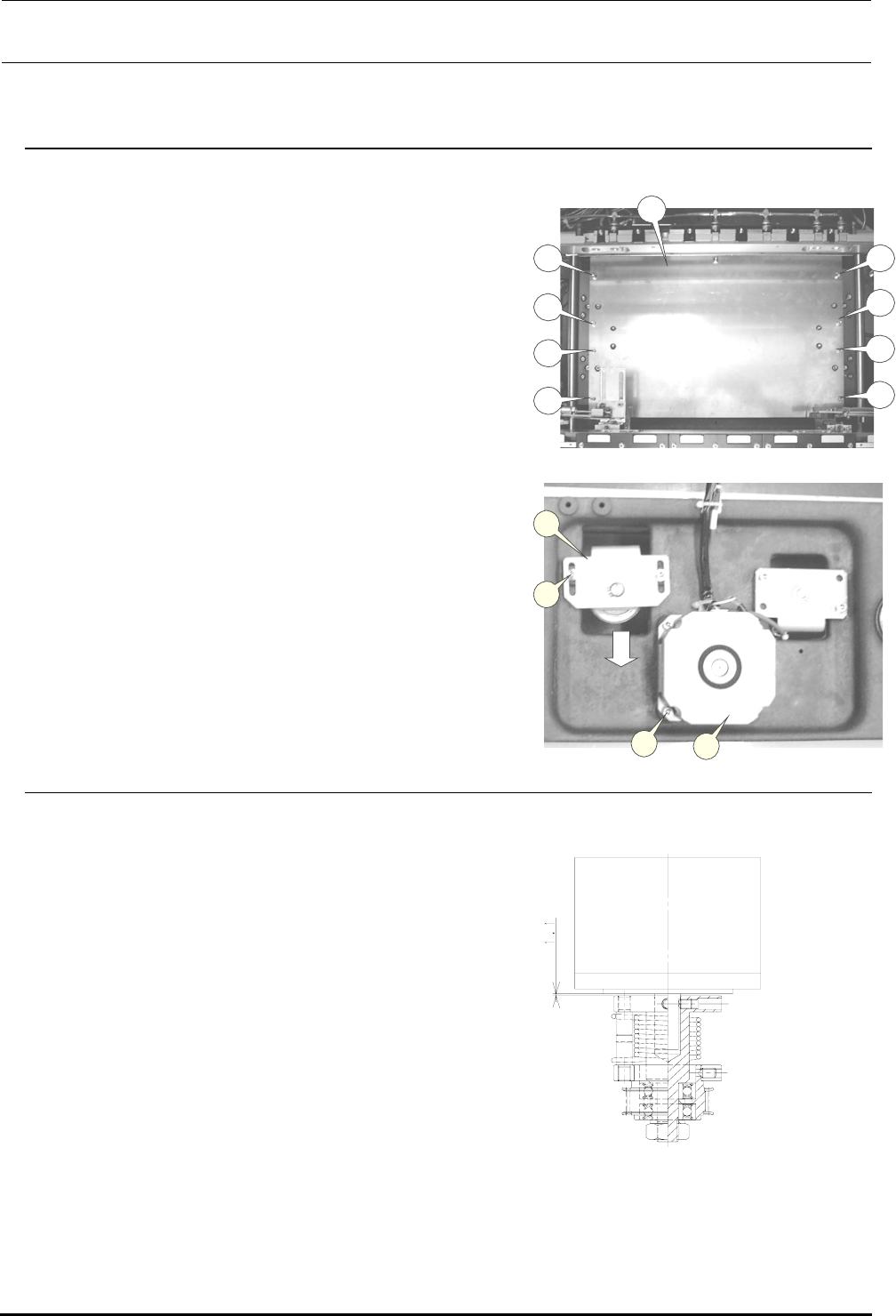

１）按照以下的程序卸下 BU 台。
１．把传送宽度调整到最大。
２．卸下 12 个②ＢＵ台固定螺丝(平头螺丝)，卸下①BU 台。
３．拧松④张力架固定螺丝，向箭头方向移动③张力架，松
开 BU 球螺丝驱动用同步皮带的张力。
１
２
２
２
２
２
２
２
２
２）拧松⑥固定螺丝，取出各转矩组⑤ＢＵ马达组件。
３）拧松固定螺丝，从ＢＵ马达轴部⑤卸下转矩架。
４）请按照（４）∼（１）的程序进行组装。
组装时，请进行以下的调整。
图５−１５−１
３
４
６
５
・ 转矩架和ＢＵ马达的间隙调整
・ ＢＵ驱动用同步皮带的张力调整
・ ＢＵ台的平面调整
・ ＢＵ台偏差值
5-15-1．转矩架和ＢＵ马达的间隙
图５−１５−２
转矩架组件和ＢＵ马达之间的间隙为１．１ｍｍ。
图５−１５−１−１
5-16
Rev1.00
维修调整要领书
5-15-2．ＢＵ驱动用同步皮带的张力调整

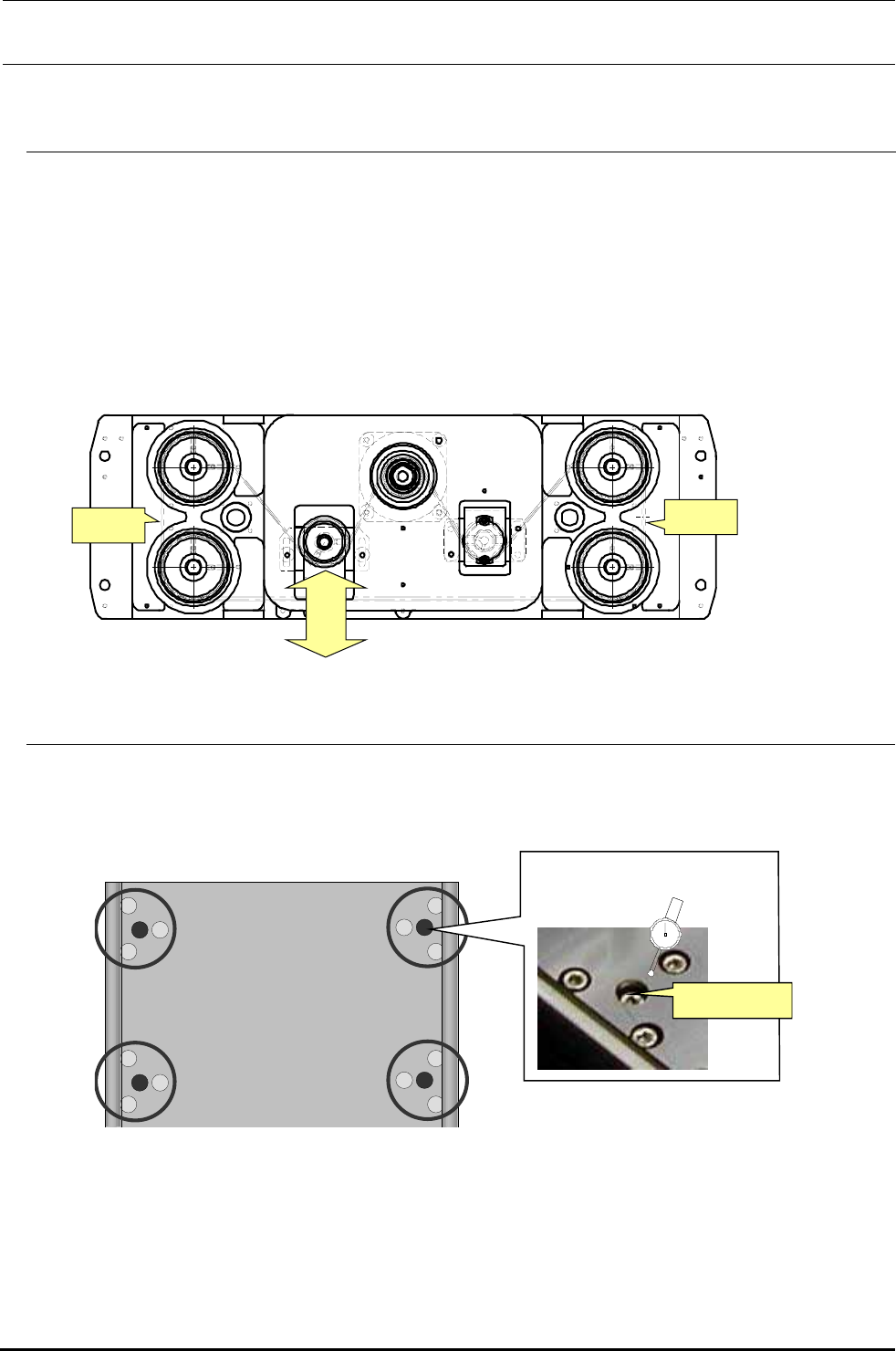

调整同步皮带张力时，拧松张力架组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式皮带
张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值。
音波式皮带张力计输入值 Weight＝２．５
Width＝９．０
Span＝９７（Ｌ尺寸规格 Span＝170）
规格值 ４２．５Ｎ±2.5N
測定位置
測定位置
弱
強
图５−15−２−１
5-15-3．ＢＵ台的平面调整
调整 BU 台的平面度时，把测定仪器安装到贴装头的ＯＣＣ摄像机支架，测定下列圆标记中央附近的值，
把 4 部位的差调整在０．０２ｍｍ以内。
调节螺丝
图５−15−３−１
5-17
Rev1.00
维修调整要领书
5-16．ＢＵ ＥＮＣ的更换
１）与５−１５．BU 马达更换一样，卸下 BU 台。
２）拧松②固定螺丝，向箭头方向移动①钮矩架组件，松开同步皮带的张力。
３）拧松④固定螺丝，取出③调节器架组件。
４）拧松③ＳＬ６０３０６９２ＴＮ盖。
５）拧松调节器的附属螺丝（⑥圆螺丝）和⑦固定螺丝，卸下⑤调节器。
４） 按照（３）∼（１）的程序进行组装。
参照５−１５章 ＢＵ马达的更换，调整ＢＵ台的平面度。
更换后，用 MS 参数计取得后备台偏差值。
−１
１
２
３
４
７
５
６
图５−１６−１
