Rev1.00 维修调整要领书 8-2 ４） 用酒精等清洁摄像机的安装面 。 ５） 用标尺在图的阴影面走动， 确认 Ｃ 贴片面的平行， 用扳手调整到 ０．０５ 以下 。（ 在安装螺丝上涂锁定漆 ２４２） ６） 组装 ＴＬＣ 镜头，调整焦点 。 （ 焦点调整方法请参照 ＭＳ 参数 、“ 摄像机焦点偏差 ”。） 图 8-1-2 固定 ＣＣＤ 摄像机和摄像机支架时，机器的头部高度的规格不 同 。 １２ｍｍ 规格时，使用 ａ 孔 。 ２０ｍｍ …
Rev1.00
维修调整要领书
8-1
危险 为了防止突然的起动造成事故，请关掉电源后再进行操作。
8 ＶＣＳ
8-1. ＣＣＤ摄像机、镜头的更换

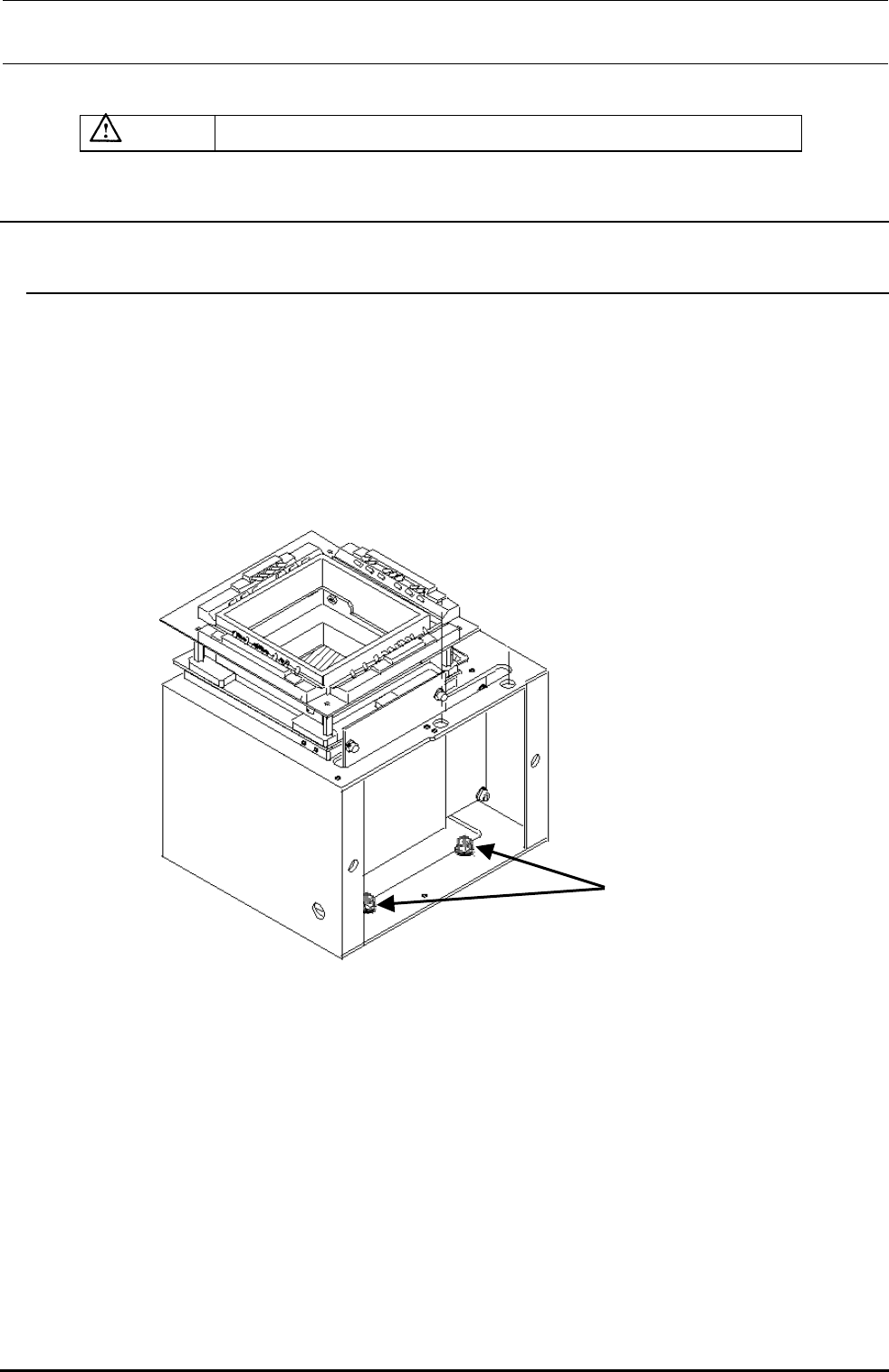

１） 卸下螺丝，再卸下板Ｖ。
２） 卸下Ｍ５×１２护盖ＣＡＰ①（４处），再卸下照明装置。
３） 卸下照明装置之后，摄像机露出来，请把它卸下。
SL6051292TN
M 5×12 护盖 Cap 4 各 ①
图 8-1-1
Rev1.00
维修调整要领书
8-2
４） 用酒精等清洁摄像机的安装面。
５） 用标尺在图的阴影面走动，确认Ｃ贴片面的平行，用扳手调整到０．０５以下。（在安装螺丝上涂锁定漆
２４２）
６） 组装ＴＬＣ镜头，调整焦点。
（焦点调整方法请参照ＭＳ参数、“摄像机焦点偏差”。）

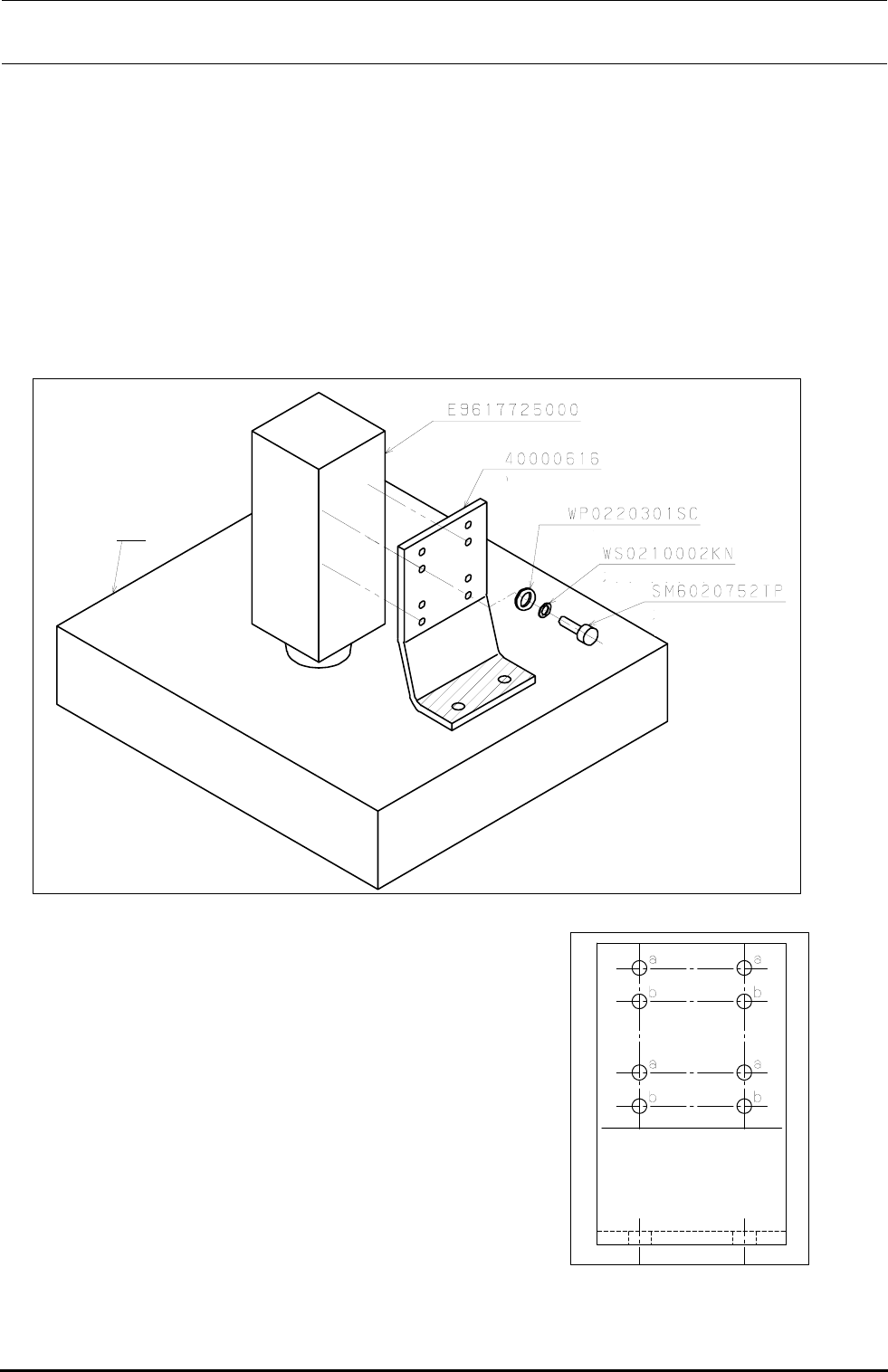

图 8-1-2
固定ＣＣＤ摄像机和摄像机支架时，机器的头部高度的规格不
同。
１２ｍｍ规格时，使用ａ孔。
２０ｍｍ规格时，使用ｂ孔。
（上图为２０ｍｍ规格）
定盘
CCD 摄像机
V
CS 摄像机支架(ST)
垫片
弹簧垫
螺丝
Rev1.00
维修调整要领书
8-3
8-2. 标准 VCS→选购品 VCS 变换气缸的更换
１） 关闭蝶阀，停止空气的供给。
２） 拔掉图 8-2-1 的空气软管①，卸下 VCS 传感
器组件。
３） 参照图 8-2-2，更换气缸。组装时请注意不要
给气缸施加负荷。
＜气缸的调整方法＞
１） ＶＣＳ传感器的安装尺寸为气缸左端面到传感器全端面的尺寸 17.5mm，选购品ＶＣＳ传感器的安装尺
寸为气缸右端面到传感器后端面 5mm(参照图 8-2-1)。组装后请确认传感器的检测。
２） 气缸伸出时，请把滑动装置调整为伸出 7mm(参照图 8-2-2)。
40002146
ＶＣＳ传感器组
40002147
选购品ＶＣＳ传感器组
①
图 8-2-1
图 8-2-2
M3×25 螺栓 4个
4 个
螺母
1 个
4 个
M3×6 螺栓 4个
1 个
1 个
2 个
