Rev1.00
维修调整要领书
13-5-2．更换方法
1）卸下②螺丝，从③ＨＤＤ支架卸下①ＨＤＤ护罩。
2）卸下⑦⑧⑨⑩⑪的螺丝，从⑫ＨＤＤ柱栓卸下③ＨＤＤ支架。
3）卸下⑥的螺丝，从③ＨＤＤ支架卸下④ＨＤＤ。
4）把⑤止动橡胶从④ＨＤＤ卸下。
5）安装时，请按照相反的程序进行安装。
①ＨＤＤ护罩 1个
②螺丝 4个
③HDD 支架 1个
④ＨＤＤ 1 个
⑤止动橡胶 4个
⑥螺丝Ｃａｐ（Ｍ３×８） 3 个
⑦螺丝Ｃａｐ（Ｍ５×１２） 1 个
⑧圆头螺丝（Ｍ５×３０） 1 個
⑨弹簧垫 1个
⑩垫片（Ｍ５） 1 个
⑪环 1个
⑫ＨＤＤ柱栓 2个
⑬弹簧垫（Ｍ１０） 2 个
⑭垫片
（Ｍ１０） 2 个
⑮螺母 2个
13-14
Rev1.00
维修调整要领书
13-5-3．BIOS 的设定
HDD 更换后，请确认 BIOS。参照＜设定方法＞的设定，不同时请变更设定。
注：BIOS（Basic Input Output System）
这是控制电子计算机（这里是KE2000）的数据输出输入力的重要的程序，
操作时，请充分注意。保存在
CPU基板上的闪蒸式存储器里。
13-5-3-1 HDD 的识别确认
请确认 BIOS 是否正确第识别 HDD。
检查存储器后，如果找不到可以起动的 HDD、FDD 时，如下的通知显示出来。
No bootable device available
R ‒ REBOOT
S ‒ SETUP
按<S>键，可以移动到BIOS设定画面。（按<R>键之后进行复位）
＜设定方法＞
1) 显示 BIOS 画面。
打开电源之后，检查存储器时，立即按<DEL>键。

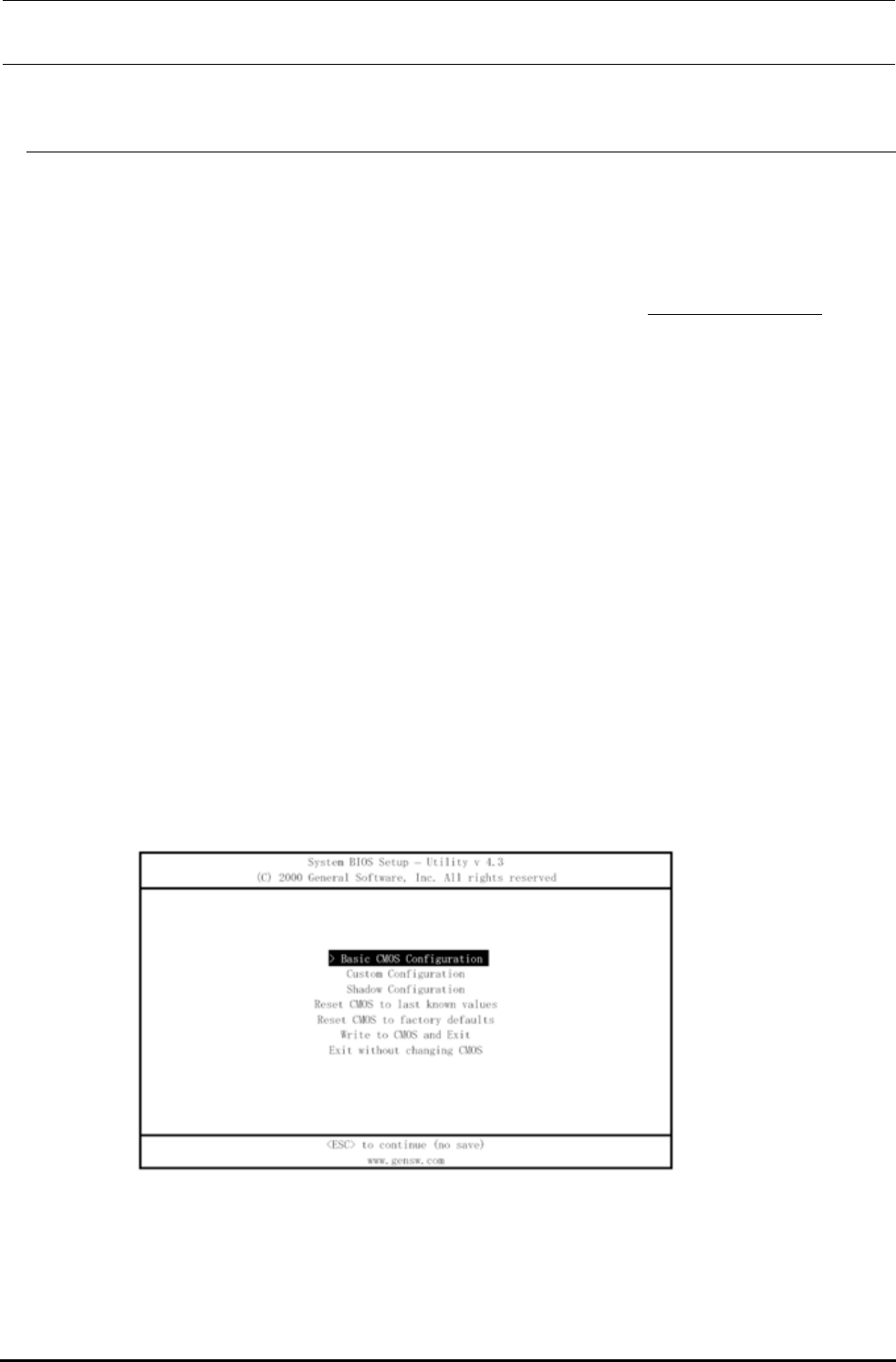

移动到BIOS设定之后，下列的画面被显示出来。把游标移动到想变更的项目上（文字被翻转的部分），
按<Enter>键，实行选择的项目。
13-15
Rev1.00
维修调整要领书
2） Ｂａｓｉｃ ＣＭＯＳ Ｃｏｎｆｉｇｕｒａｔｉｏｎ画面
Basic CMOS Configuration画面的显示如下所示。
3） BOOT ORDER：栏的变更
指定驱动器检索顺序号。
Boot 1st： Drive A： →Boot 1ST： Drive C：
Boot 2nd： Drive C： →Boot 2nd： Drive A： 请变更。
4）Ｍｅｍｏｒｙ Ｔｅｓｔ Ｔｉｃｋ的变更
用方向键把游标移动到ＢＩＯＳ画面右方的Memory Test Tick的Enabled。
Enabled → Disabled 请变更。
5）返回Ｍａｉｎ画面
Ｍａｉｎ画面上按＜Ｅｓｃ＞返回到原来的画面。
