Rev1.00 维修调整要领书 12-7 ５） 进行旋钮调整 （ 供料器跳起传感器 ）。 调整旋钮时，在传感器安装高度 、Ｙ 方向安装位置 （ 传感器 ＢＲ 的长孔中心的传感器固定 ）、 光轴调整 之后再进行调整 。 ＜調整に使用する もの＞ ( 勧 僕揃迦) ( 勧僕揃迦 ) 念迦 ( 字匂翌迦 ) 薮頭字貧中夕 ( 字匂翌迦 ) 薮頭字貧中夕 朔何 旋钮 精密螺丝刀
Rev1.00
维修调整要领书
12-6

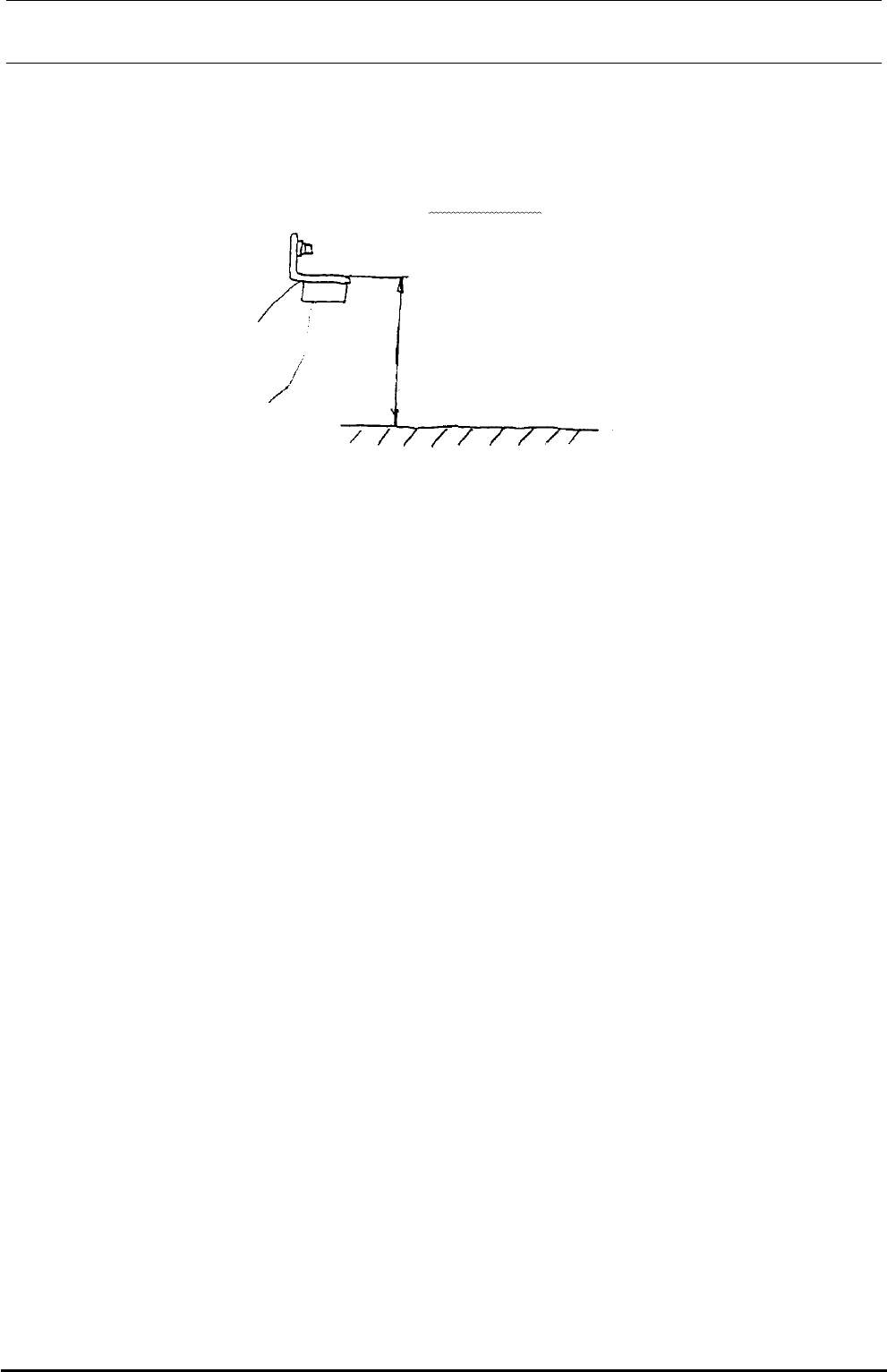

② ＦＳ支架（供料器检测传感器）
把ＦＳ支架上面调整为距离供料器上面１３０．５
＋０．３
－０．０
mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下
。
４） 调整光轴。
① 把各传感器的差投连接到规定的位置，打开主体的电源。
② 调整投光侧、受光侧的传感器，调整光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
※ FSD 支架对应 2 各传感器光轴。
F
Sブラケット
+
0.3
0
130
バンク上面
フィーダ浮きセンサ
图１２－８
130.5
FS 支架
供料器浮起传感器
供料器上面
Rev1.00
维修调整要领书
12-7

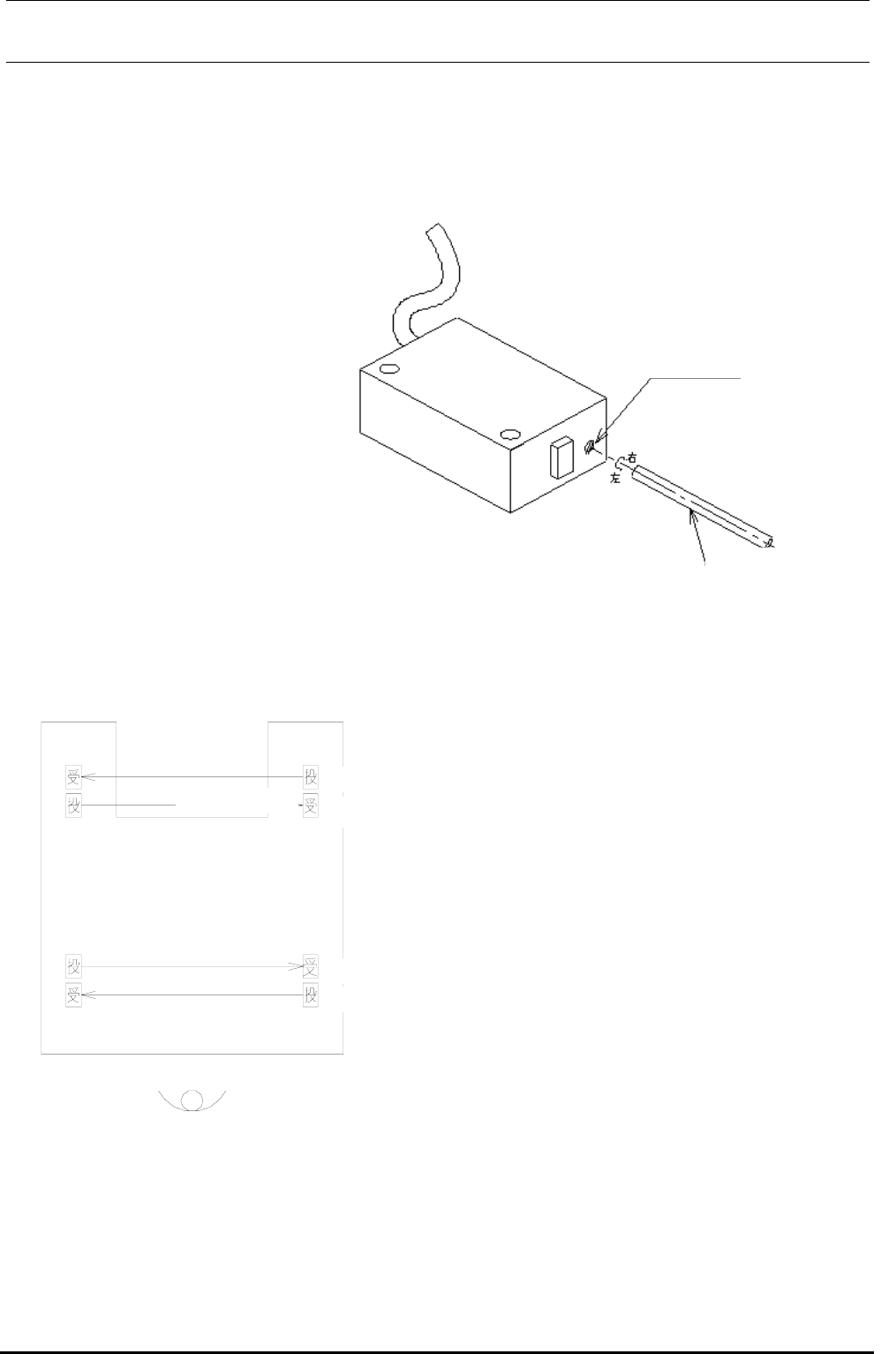

５） 进行旋钮调整（供料器跳起传感器）。
调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整
之后再进行调整。
＜調整に使用するもの＞
( 勧僕揃迦)
( 勧僕揃迦)
念迦
( 字匂翌迦)
薮頭字貧中夕
( 字匂翌迦)
薮頭字貧中夕
朔何
旋钮
精密螺丝刀
Rev1.00
维修调整要领书
12-8
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可） ※以上为传送路侧供料器跳起传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可） ※以上为机器外侧供料器跳起传感器调整用
・＋螺丝刀、－精密螺丝刀
