REV1.00
维修调整要领书
（４）ＥＮ 后部
⑤
④
①
②
③
开关构成部件
No
开关名称
元件 开关调节器 ＬＥＤ 平镜头 监视窗 防止转动垫圈
①
起动 HA005340010 HA005340020 - HA005340050 HA005340030 -
②
停止 HA005340010 HA005340020 - HA00534005C HA005340030 -
③
循环 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
④
供料器 40002252 HA00537001A HA005370020
⑤
键盘变换 40002251 HA005370010 HA005370020
14-56
REV1.00
维修调整要领书
2) 的 装开关 组

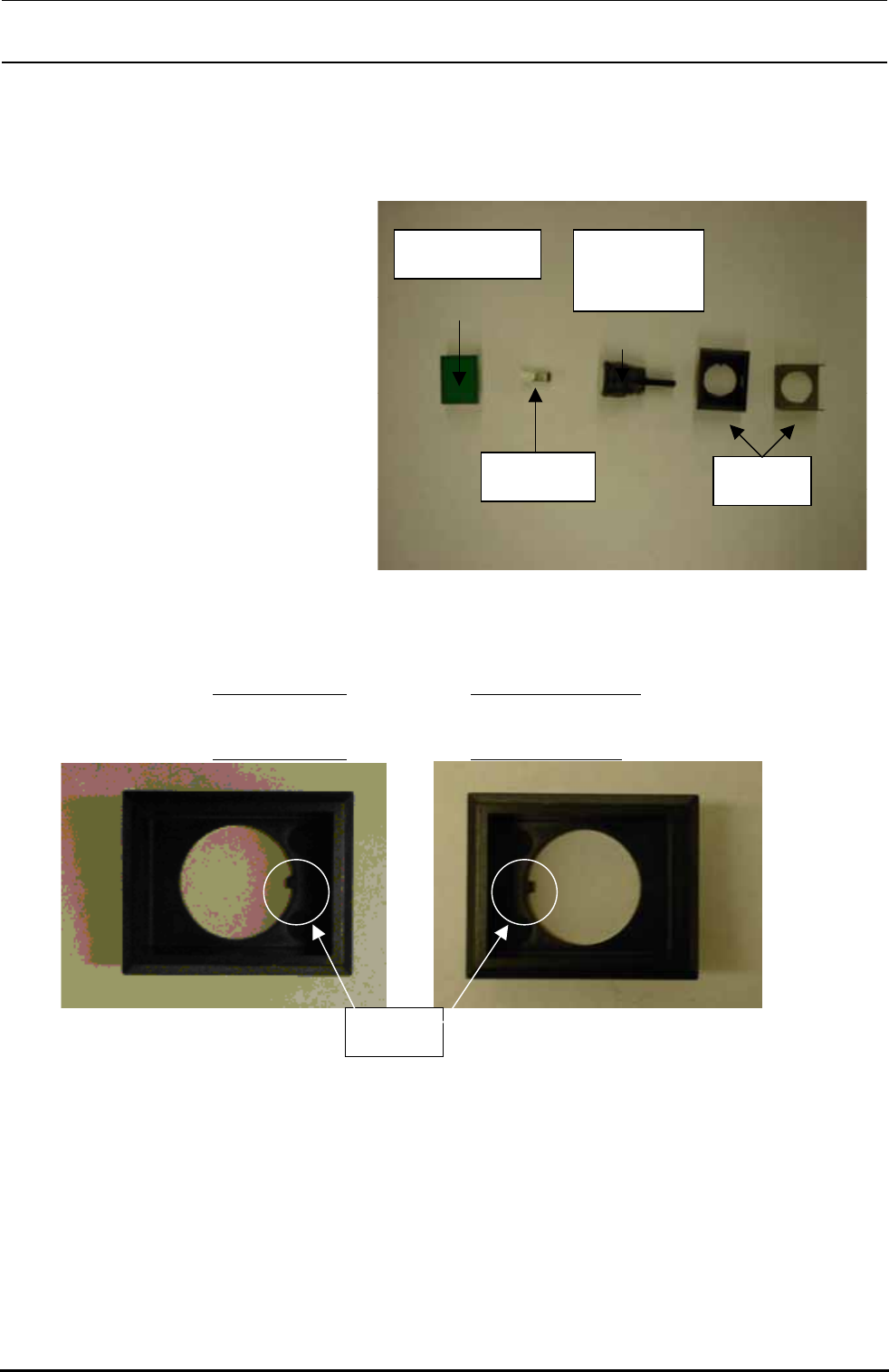

（１）原点、停止、起动、在线、循环开关
・对象部件
监视窗
开关
调节器
＋５ＶＬＥＤ
泛光镜头
泛光镜头
（HA005340050,HA00534005A,
HA00534005B,HA00534005C）
ＬＥＤ（HA00534006A,HA005340060）
监视窗（HA005340030）
开关调节器（HA005340020）
①把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
这里，监视窗上有防止转动的凸部（参照下图），ST、JE、CH 机以及 EN 机安装的方向不同。
・ST、JE、CH 机
从正面看操作盘，
凸部安装在右侧（安装调节器后「EAO」标记在上方）。
・EN 机
从正面看操作盘，
凸部安装在左侧（安装调节器后「EAO」标记在下方）。
ST、JE、CH EN
凸部
14-57
REV1.00
维修调整要领书

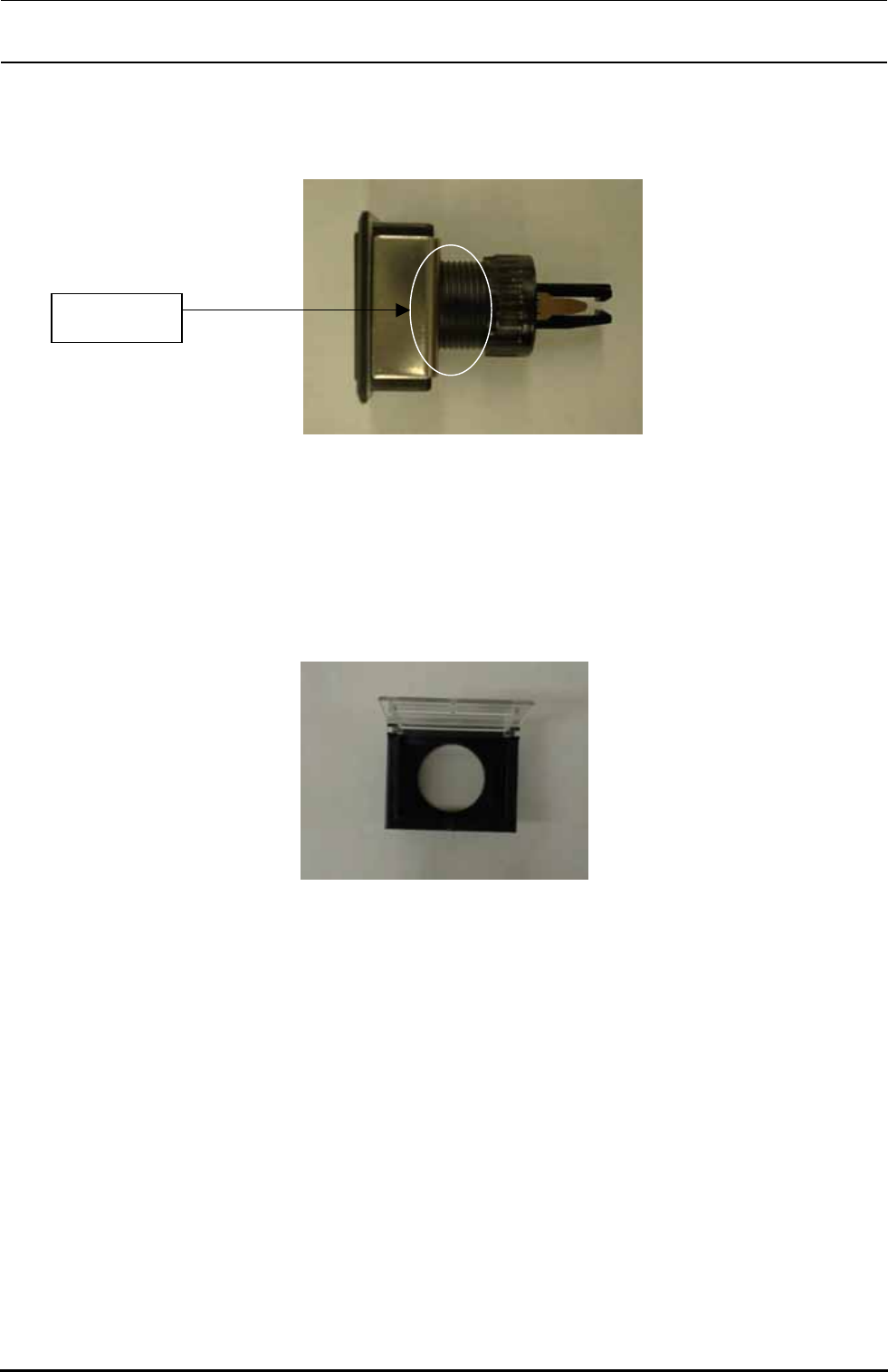

② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。这里，卸下固定监视窗的螺母。
固定螺母
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
（２）伺服开关
除监视窗部分以外的组装方法与上述相同（①∼④）。
②使用的监视窗上安装有护罩（HA005340040）。
