Rev1.00
维修调整要领书
以下也相同。
1-8-3．电缆的装配

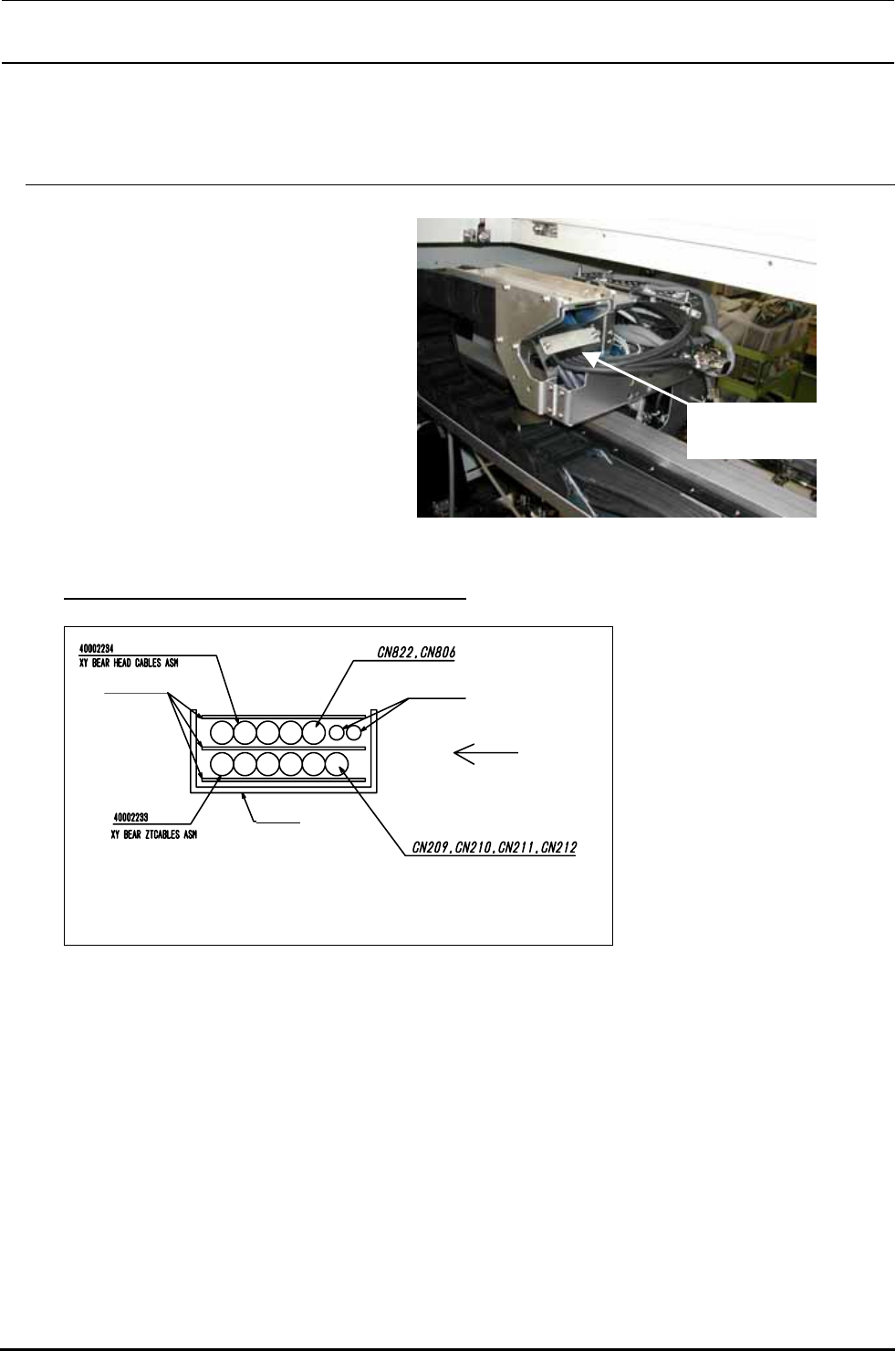

1）在 40002233、40002234 之嵌入电缆支
座的部分涂敷润滑脂，按照 A 向视图
将电缆配置到 X 轴电缆支座中。
图1-8-3-1
※ 请注意插座朝向和空气管不要挠曲。
图1-8-3-2
2）安装塑料导轨托架 A。
A 向视图（图 1-8-3-2）
FC 橡皮
空气管
正面方向
电缆支座
A 向视图
１−26
Rev1.00
维修调整要领书
图 1-8-3-3
3）用电缆紧固夹 X 压住电缆予以固定。
图1-8-3-4
① 贴片头（上）侧，将 40002233 和 40002234 的记号位置对准「FC 外壳」的端部（贴片头一侧）。
② 下侧，将记号对准 X 电缆紧固夹的端部（塑料导轨一侧）。此时，顺上图①所示的方向引拉
40002233 电缆线束，确认白线已隐没，再顺②所示方向把线束集拢到记号位置固定。
③ 用手把塑料导轨内部的线束揿进，确认没有挠曲。40002234 的线束以距电缆紧固夹具端面 45mm
塑料导轨托架 A
大致标准 45mm
40002234 的记号偏移量
顺①所示方向引拉 40002233
电缆线束，确认白线已隐没，
再顺②所示方向把线束拉拢到
记号位置固定。
对准 40002233 的记号，在
40002234 的侧面部作上记号
.
２
１
2233（945mm）
固定在记号位置上
40002233(750mm)
40002234(500mm)
固定在记号位置上
检查塑料导轨内部的线束：
以手压入线束，确认没有挠曲。
１−27
Rev1.00
维修调整要领书
的位置为大致标准。
