REV1.00
维修调整要领书
14-4-4．SYNQNET 中转基板
【功能】
SYNQNET 中转基板是 JGRMB 基板、ＳＡＦＥＴＹ基板、ＣＡＲＲＹ中转基板以及各马达驱动器、电磁标尺、
限制传感器间的信号中转电路板。

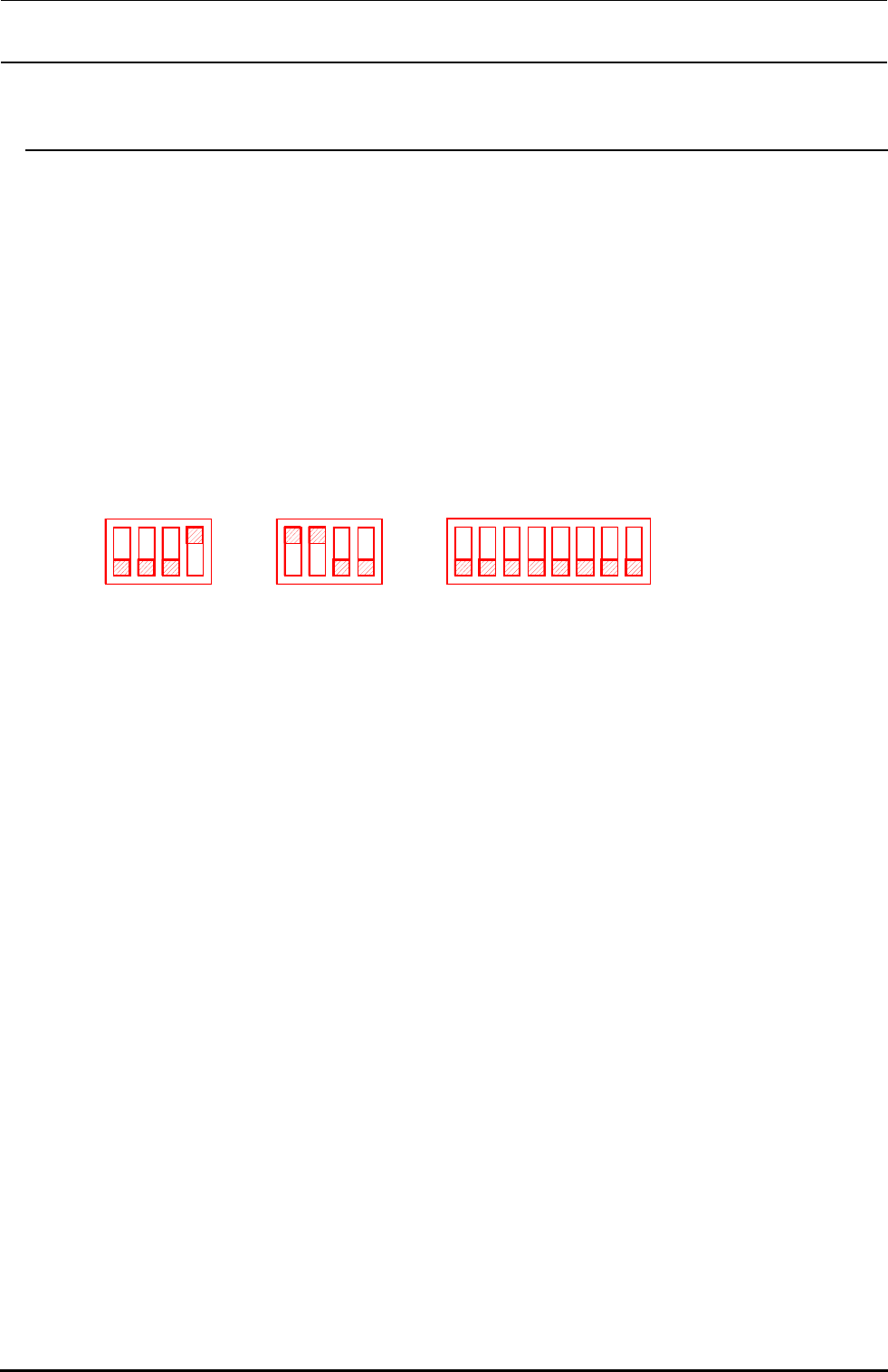

【跨接开关类的设定】
跨接如下所示。设置基板时，请进行确认作业。
【LED 的意义】
SYNQNET 中转基板上没有 LED。
【更换后的调整项目】
没有特别需要调整的项目。
14-17
REV1.00
维修调整要领书
14-4-5．母线联桥接口 （40003313）
【功能】
母线联桥基板连接 Compact PCI(以下简称 CPCI)母线和 VME 母线，从ＣＰＣＩ向ＶＭＥ通讯的基板。详细
内容请参照动作说明书。
【设定开关的设定】

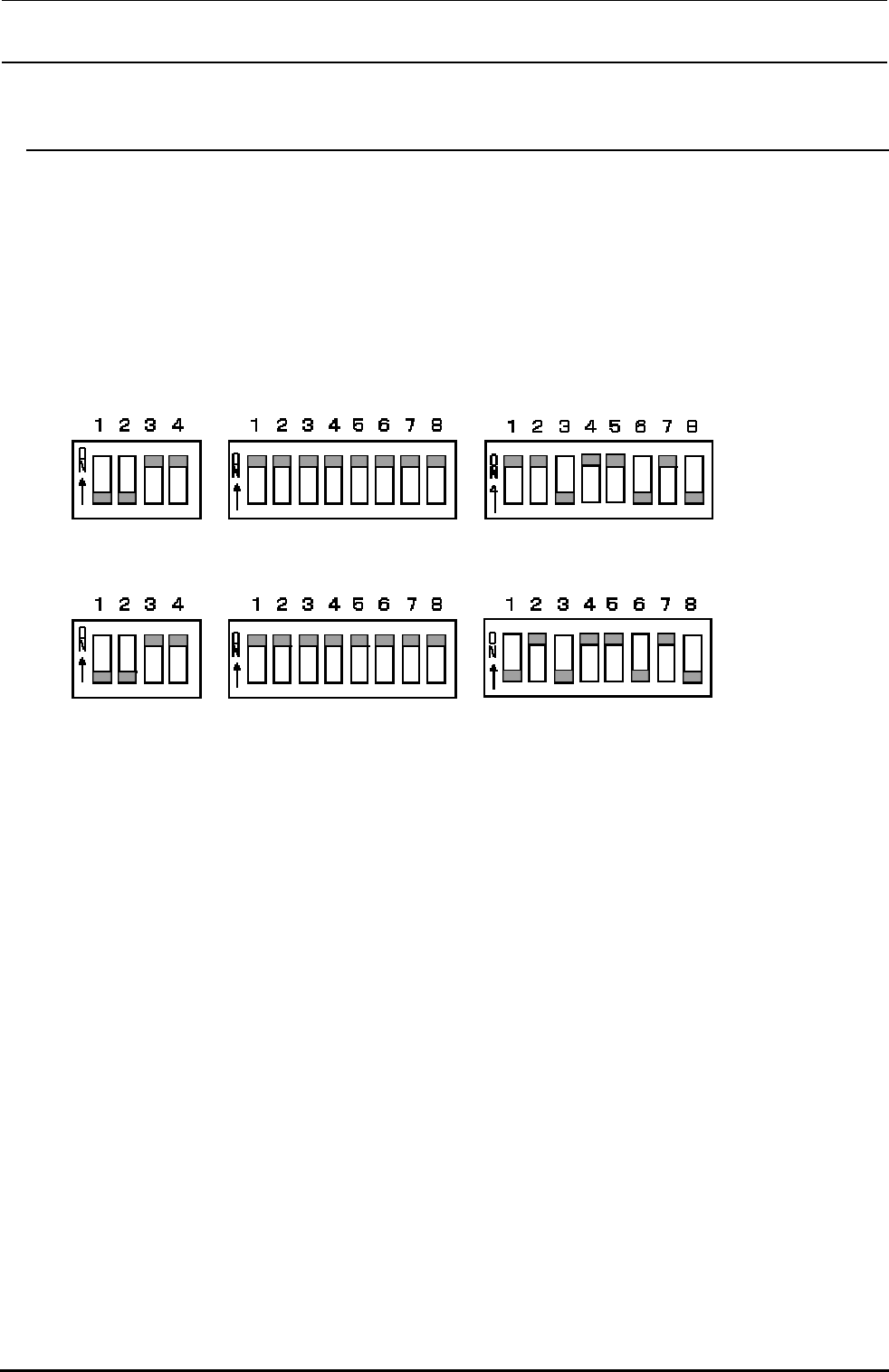

把基板安装到控制装置时，请按照下列所示设定设定开关。
1234567812341234
ON
↑
ON
↑
ON
↑
DS1 DS2 DS3
【LED 的意义】
SCON：VMEbus 的控制器被设定后亮灯。通常，打开电源时一直亮灯。
【更换后的调整项目】
没有特别需要调整的项目。
14-18
REV1.00
维修调整要领书
14-4-6．MCM（Multi nozzle Control Module）基板 （MNLA：E9609729000 或 FMLA：E9610729000）
【功能】
零件定心用传感器（ＭＮＬＡ或ＦＭＬＡ）的控制。
MCM 基板有 MNLA 用的 4 轴用（E9609729000）和 FMLA 用的 1 轴用（E9610729000）。FMLA 可以用 MNLA
用的来代替使用。详细请参照动作说明书。
【跳拨开关类的设定】
ＭＣＭ基板①（Ｌ用）
ＭＣＭ基板②（Ｒ用）
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
① 选购品 → 让维修人员变更用户等级。
② 维修 → 请选择 MS 参数设定。
③ 其它 → 版本升级 → 请选择 MCM/MCMR。
14-19
