REV1.00
维修调整要领书
其它传感器的连接部位见表１４−７−１−２ ＣＡＲＲＹ基板的连接束线和图１４−７−１−３ ＣＡＲＲＹ中转
基板的连接束线，表１４−７−１−３ ＣＡＲＲＹ中转基板的连接束线。请确认连接部位的基板之后进行连
接。
表１４−７−１−２ ＣＡＲＲＹ基板的连接束线
对象电缆
货 号 品 名 插头号码
ＣＡＲＲＹ基板
连接部位
备 考
40002085 CARRY MOTOR AC CABLE ASM ＣＮ６０１ ＣＮ１
40002084 IN-MTR CABLE ASM CN602/638 ＣＮ２ 注意传送，基准方向
40002083 OUT-MTR CABLE ASM CN602/639 ＣＮ３ 注意传送，基准方向
40002289 COPLA I/F CABLE ASM ＣＮ６０４ ＣＮ４ COPLA 选购品时
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ５ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ６ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ７ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ８ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ９ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ１０ 未使用
40002078 CRY-SAFE CABLE ASM ＣＮ６１１ ＣＮ１１
40002079 CARRY-SV CABLE ASM ＣＮ６１２ ＣＮ１２
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ１３ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ１４ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ１９ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ２０ 未使用
40002073 CRY-SENS （R）CABLE ASM ＣＮ６２１ ＣＮ２１
40002074 CRY-SENS （L）CABLE ASM ＣＮ６２２ ＣＮ２２
40002075 CRY-BASE CABLE ASM ＣＮ６２３ ＣＮ２３
40002286 MINI PAT R RLY CABLE ASM ＣＮ６２４ ＣＮ２４ NSO 选购品时
40002285 MINI PAT F RLY CABLE ASM ＣＮ６２５ ＣＮ２５ NSO 选购品时
40002081 TEMP/VAC CABLE ASM ＣＮ６２６ ＣＮ２６
40002119 BASE TEMP CABLE ASM ＣＮ６２７ ＣＮ２７
40002179 CAL-BLOCK CABLE ASM ＣＮ６２８ ＣＮ２８
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ２９ 未使用
14-39
REV1.00
维修调整要领书
40002180 CAL-VCUM CABLE ASM ＣＮ６３０ ＣＮ３０
40002093 CENT-MOTOR PULSE CABLE ASM ＣＮ６３１ ＣＮ３１
40002095 BU-ENC CABLE ASM ＣＮ６３２ ＣＮ３２
40002094 AWC-ENC CABLE ASM ＣＮ６３３ ＣＮ３３ AWC 选购品时
40002098
(40002099)
BU-MOTOR PULSE CABLE ASM
(BU-MOTOR PULSE CABLE ASM(EN))
ＣＮ６３４ ＣＮ３４ EN 规格时变更
40002091 STEPPER CTRL CABLE ASM ＣＮ６３５ ＣＮ３５
40002096
(40002097)
AWC-MOTOR PULSE CABLE ASM
(AWC-MOTOR PULSE CABLE ASM(EN))
ＣＮ６３６ ＣＮ３６ AWC 选购品时
EN 规格时变更
40002337 CARRY PWR CABLE ASM ＣＮ６３７ ＣＮ３７
40002084 IN-MTR CABLE ASM CN602/638 ＣＮ３８ 注意传送，基准方向
40002083 OUT-MTR CABLE ASM CN602/639 ＣＮ３９ 注意传送，基准方向
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ４０ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− ＣＮ４１ 未使用
40002168 BANK-UP （F）CABLE ASM ＣＮ６４２ ＣＮ４２ 一次更换台选购品时
40002169 BANK-UP （R）CABLE ASM ＣＮ６４３ ＣＮ４３ 一次更换台选购品时
49992340
(40002281)
SHORT WIRE ASM
(BU LOCK RLY CABLE ASM(EN))
ＣＮ６４４ ＣＮ４４ EN 规格时变更
※ 『ＣＮ１５∼ＣＮ１８』 为未使用号码。
※ ＥＮ规格时，变更电缆的部位连接（ ）表示的束线组件。
14-40
REV1.00
维修调整要领书

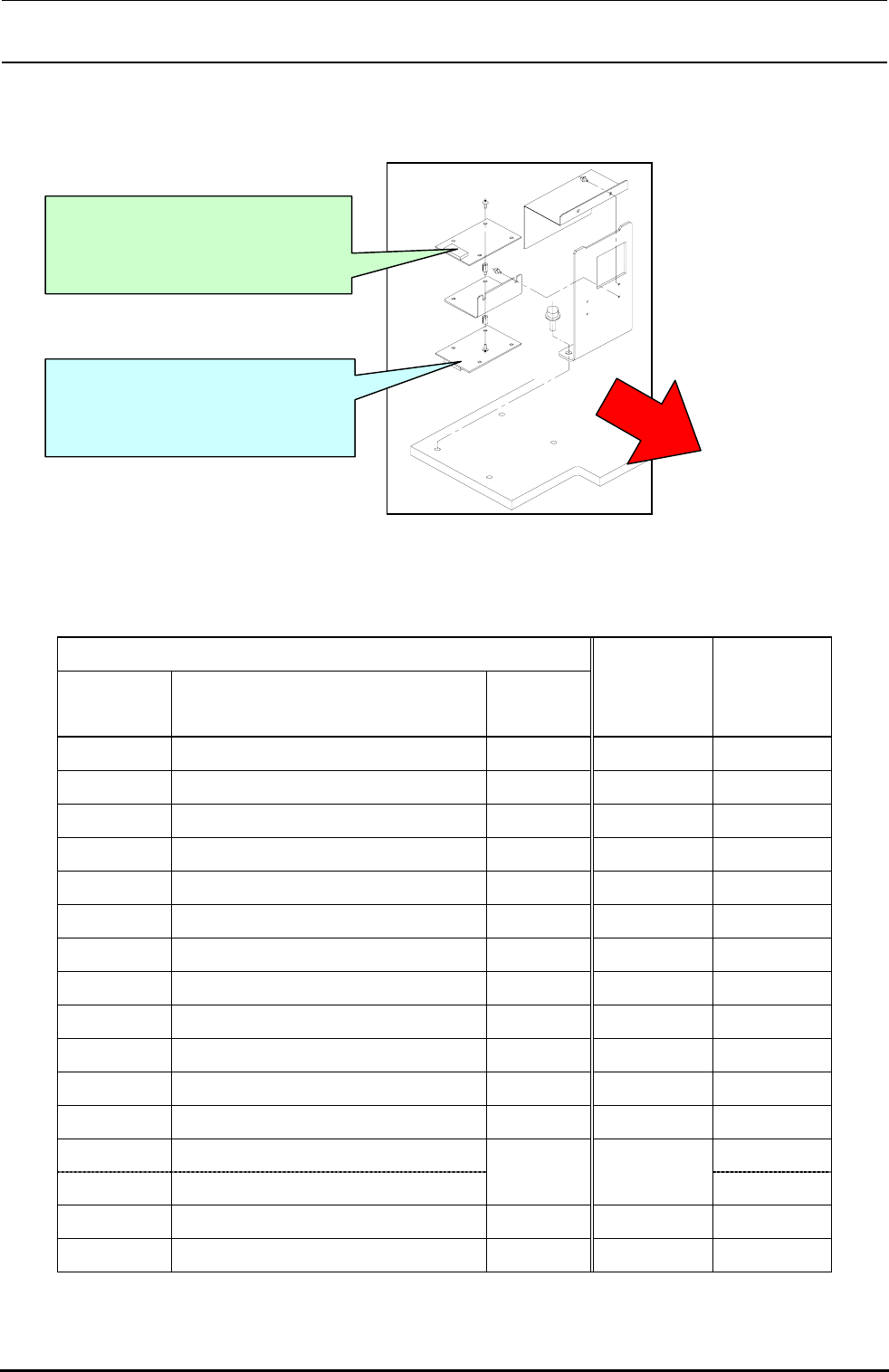

图１４−７−１−３ ＣＡＲＲＹ中转基板的连接
表１４−７−１−３ ＣＡＲＲＹ中转基板的连接
对象电缆
货 号 品 名 插头号码
ＣＡＲＲＹ传
感器中转基板
连接部位
备 考
40002073 CRY-SENS（R）CABLE ASM ＣＮ４２１ （Ｒ）−ＣＮ１
40002128 ATC-OPEN SENS ASM ＣＮ４０２Ｒ （Ｒ）−ＣＮ２
40002127 ATC-CLOSE SENS ASM ＣＮ４０３Ｒ （Ｒ）−ＣＮ３
−−−−− −−−−−−−−−−−−−−−−− −−−−− （Ｒ）−ＣＮ４ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− （Ｒ）−ＣＮ５ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− （Ｒ）−ＣＮ６ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− （Ｒ）−ＣＮ７ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− （Ｒ）−ＣＮ８ 未使用
40002121 AWC ORG CABLE ASM ＣＮ４０９Ｒ （Ｒ）−ＣＮ９ AWC 选购品时
−−−−− −−−−−−−−−−−−−−−−− −−−−− （Ｒ）−ＣＮ１０ 未使用
−−−−− −−−−−−−−−−−−−−−−− −−−−− （Ｒ）−ＣＮ１１ 未使用
40002178 AIR PRESSRE CABLE ASM ＣＮ４１２Ｒ （Ｒ）−ＣＮ１２
40002166 FD-SENS RCV CABLE ASM
40003250 SHORT WIRE ASM(C)
ＣＮ４１３Ｒ （Ｒ）−ＣＮ１３
40002160 FD-FLOAT(FR)RCV CABLE ASM ＣＮ４１４Ｒ （Ｒ）−ＣＮ１４
40002162 FD-FLOAT(RF)RCV CABLE ASM ＣＮ４１５Ｒ （Ｒ）−ＣＮ１５
装置正面
ＣＡＲＲＹ传感器中转基板（Ｒ）
插头号码
CN421,CN402R～CN420R
ＣＡＲＲＹ传感器中转基板（Ｌ）
插头号码
CN401,CN402L～CN420L
