REV1.00
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
14 电气部
14-1．电气部的布局
图１４−１−１为正面图，图１４−１−２为背面图。
14-1-1．各部的名称
2
1.图像用监视器 2.信号灯
3.ＬＣＤ监视器 4.HOD
5.操作盘
〔前：LCD 监视器、操作基板〕
〔后：操作ＳＷ基板〕
6.键盘 7.跟踪球
8.电源开关 9 CD-ROM
10.FDD 11.HDD
12.控制器
〔CPU 接口、XMP 基板、跨接口、
MCM(4 轴)、MCM(１轴)、SAFETY 基板、
Base Feeder 基板、I/O 控制基板、
LIGHT CTRL 基板、IP-X3 基板、c-PCI Board、
ＶＭＥ Back Board 基板、CTRL PWR 基板
・选购品：验证基板、RS-232C 扩展基板〕
断路器
13.电磁标尺内插器
14.XY 轴 AC 支持驱动器
15.分配器
16.Zθ轴 AC 支持驱动器
17.5 相步进驱动器（后备马达）
18.OCC 摄像机、垂直照明基板组 （左、右）、
角度照明基板 （左、右）
19.贴装头装置〔贴装头主基板组、
贴装头传感器基板组、ＯＣＣ中转基板组〕
选购品：HMS、坏标记阅读器
20.AC 电源输入装置
21.断路器 22.ＤＣ变压器
23.UPS（无停电电源） 24.电源装置
25.5 相步进驱动器（自动宽度调整马达）
26.XY 变换器
3
4
5
7
11
10
16 14 13 12
图 14-1-1 主体正面图

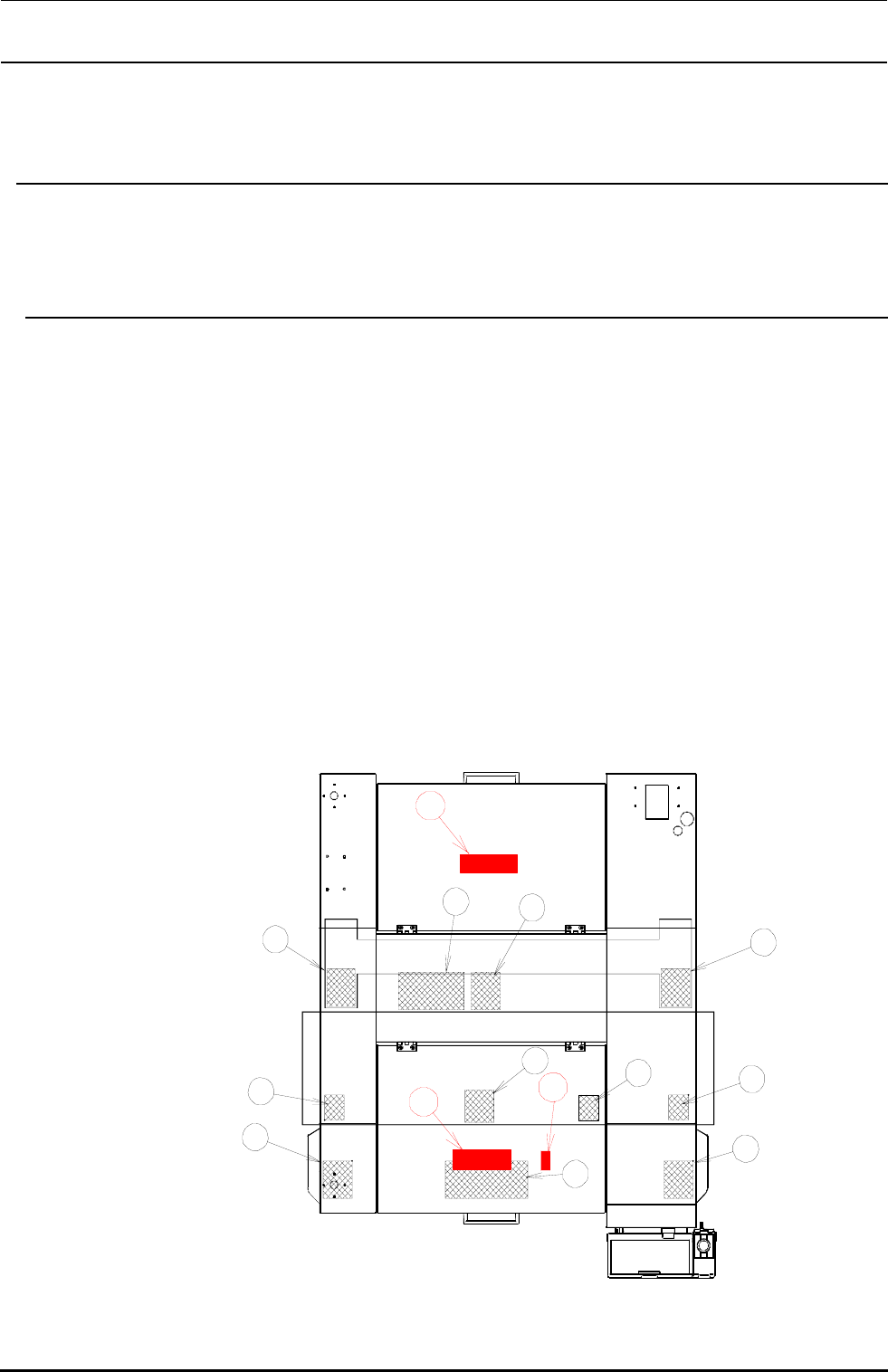

图 14-1-2 主体背面图
14-1
REV1.00
维修调整要领书
14-2．底座上部的布局
图１４−２−１表示底座上面图。
14-2-1．各部的名称
①ＡＴＣ装置传感器中转基板
②ＣＡＬ块基板
③ＸＬ轴马达
④ＸＲ轴马达
⑤后备马达
⑥中心马达
⑦ＩＮ／ＯＵＴ马达
⑧ＩＮ／ＯＵＴ马达
⑨ＹＬ马达
⑩ＹＲ马达
⑪ＣＡＲＲＹ基板
⑫BANK/FPI-F 基板
⑬传送步进马达驱动器
14-2
⑭BANK/FPI-R 基板
图 14-2-1 底座上面图
5
6
8
4
2
1
3
5
10
11
9
7
6
8
12
13
14
REV1.00
维修调整要领书
14-3．电源装置
14-3-1．電源装置的构成
电源装置安装在装置背面的中央部。图 14-3-1-1 表示构成。
电源装置由ＤＣ电源、控制用继电器、电路保护器等构成，向各装置（控制器，ＸＹ装置，Zθ装置，传送
装置，贴装头装置等）供给ＡＣ、ＤＣ电源。
各 DC 电源的用途如下∶
-12V(-12V±0.1V、PS4) RS-232C 和伺服驱动器的串行通信
+3.3V(+3.3V±0.1V、PS5) CPU 接口、XMP 基板（运行控制）用
+5V(+5.15V∼5.2V、PS2) 全部基板的逻辑电路用、照明用 LED（VCS 同轴照射）
+24V(+24±0.1V、PS1) 继电器、电磁阀、步进马达、传感器、激光、信号指示等驱动用
+12V(+12±0.1V、PS7) 摄像机、串行通信、照明用 LED（VCS 同轴照射除外）
+24V(+24±0.1V、PS3) 安全电路驱动用（仅 EN 机）
+6V(+6.3V∼6.5V、PS6)供料器（多层、32mm 纸带）控制用、背面监视器变换用
１４‐３‐１‐１.DC 电源电压等级的调整方法
・ＤＣ电源输出电压调整用电源装置的ＣＮ０１９来进行。
・从ＰＳＵ ＢＬＡＣＫＥＴ Ａ和
ＰＳＵ ＢＬＡＣＫＥＴ Ｂ引出线，以保证 DC 电源的输出电压是规格调整值，各Ｄ
Ｃ电源的输出电压用可变电阻器调整。
注１．调整时，请注意电压值不能大于规格调整值。
注２．ＣＮ０１９−１７、１８销，和有调整指示的电源以外的ＧＮＤ绝对不能共用（不能连接）。
注３．ＰＳ３是 POWER ＵＮＩＴ（ＥＮ）安装的ＥＮ规格用的ＤＣ电源，ＰＯＷＥＲ ＵＮＩＴ上没有安装。
14-3
