Rev1.00 维修调整要领书 1-7． 轨道的更换 1-7-1． Ｘ 轴轨道的更换 １） 松开 ＮＭ６０６０００１ＳＣ ，从 ＣＢ 支架 Ｔ 和 Ｘ 轴支架组件卸下 Ｘ 轴轨道。 ２） 松开 ＳＬ６０６１０９２ＴＮ ，卸下电缆线灯 。 ３） 打开 Ｘ 轴轨道，卸下束线进行更换 。 ４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。 图 １−７−１−１ 电缆灯 X 轨道支架 B 轨道支架 A CB 支撑 T X 轴机架组 …
Rev1.00
维修调整要领书
1-6．原点传感器的更换
1-6-1．
Ｘ轴
KE-2050/2060 上没有Ｘ轴原点器。安装在磁标尺里。
1-6-2．Y 轴
Y 轴原点传感器式决定 X 轴和 Y 轴的直角度的重要装置。更换后如果不正确地调整位置，X 轴和 Y 轴的直
角就不准确，影响贴装精度，请一定注意。
1)请按紧急停止开关，更换传感器。

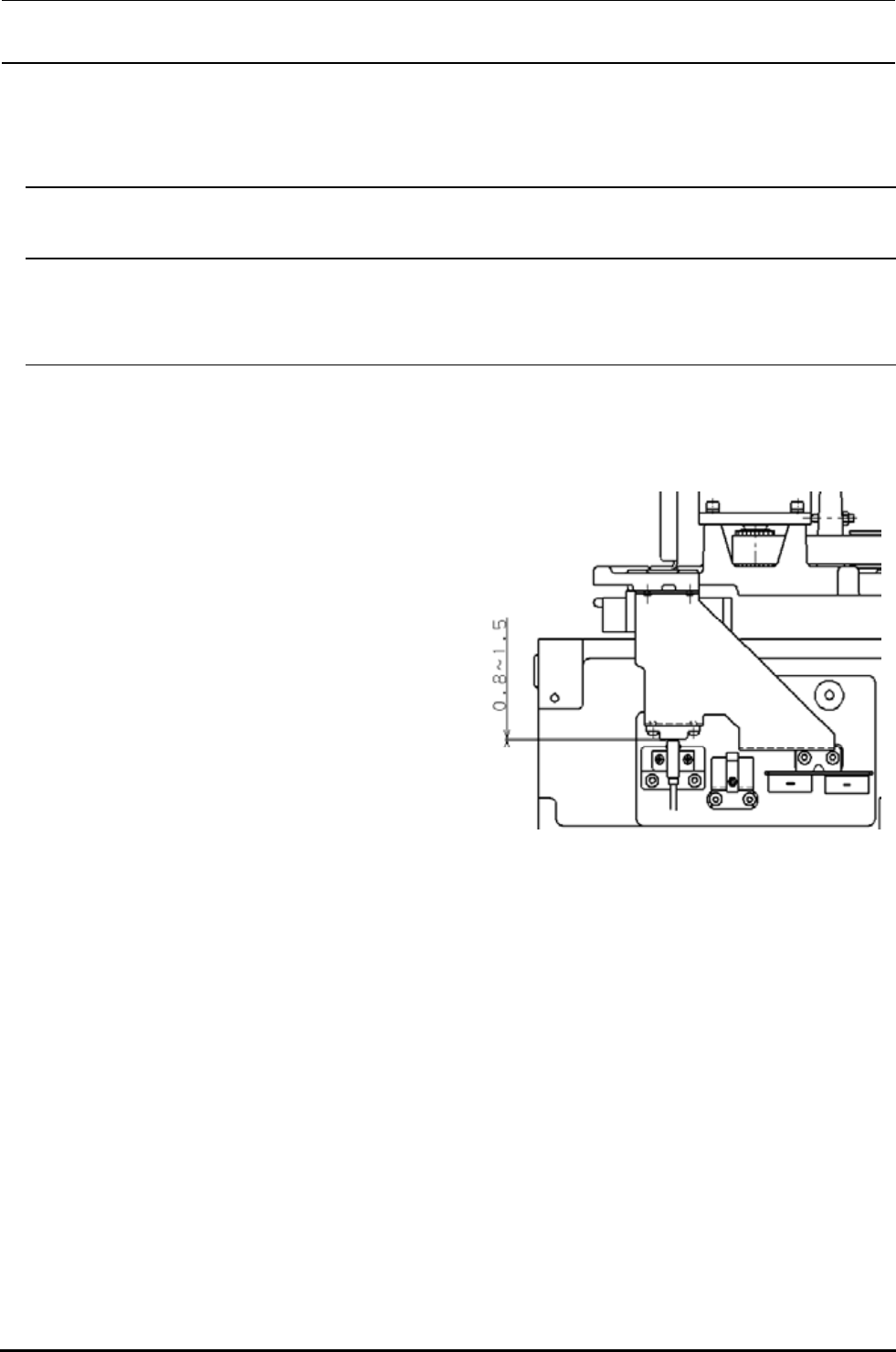

更换后，传感器和配件的间隙应调整到０．８∼1.5
mm，并暂时固定。详细内容请参照 QA 表 XY 装
置(8)。
2)用手把贴装头从里侧移动到前侧，固定到没有更
换 Y 轴原点传感器 ON 后的位置。
3)把更换后的 Y 轴原点传感器从前侧移动到里侧，
暂时把传感器在 ON 后的位置固定起来。
4)请选择 MS 参数模式。
5)按 F9 键，显示控制菜单，请选择「Y Setup」。
装置仅使用左侧的 Y 轴原点传感器复位原点。
6)用演示的微动动作(每步骤用低速模式移动)把贴装头从里侧移动到前侧，然后固定到没有光环的 Y 轴原
点传感器 ON 后的位置。
7) 把更换后的 Y 轴原点传感器从前侧移动到后侧，暂时把传感器固定到 ON 后的位置。
8)用演示的微动动作(一步一步地移动)把贴装头用手从里侧移动到前侧，在没有更换的 Y 轴原点传感器
ON 后的位置的前后 3 步以内，确认更换后的传感器是否 ON。详细内容请参照 QA 表 XY
装置(8)。如 果
前后 3 步以内不 ON 时，请从 6)开始反复操作重新调整更换后的传感器位置。
9)按紧急停止开关，解除之后，请进行原点复位。
１−20
Rev1.00
维修调整要领书
1-7．轨道的更换
1-7-1．Ｘ轴轨道的更换
１） 松开ＮＭ６０６０００１ＳＣ，从ＣＢ支架Ｔ和Ｘ轴支架组件卸下Ｘ轴轨道。
２） 松开ＳＬ６０６１０９２ＴＮ，卸下电缆线灯。
３） 打开Ｘ轴轨道，卸下束线进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。

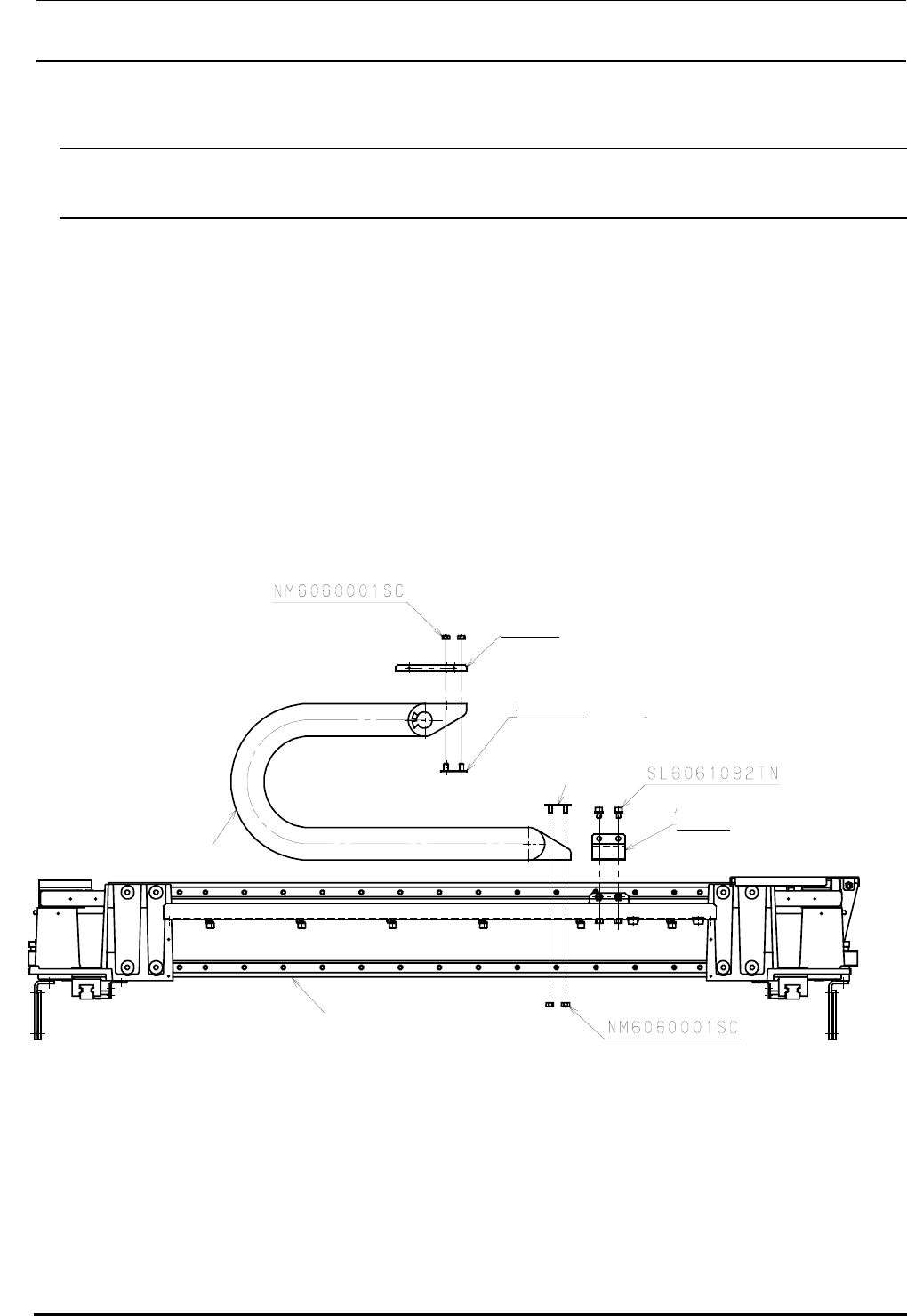

图１−７−１−１
电缆灯X
轨道支架B
轨道支架 A
CB支撑T
X 轴机架组
X 轴轨道
※从后面看到的图
１−21
Rev1.00
维修调整要领书
1-7-2．Ｙ轴轨道的更换
１） 松开ＮＭ６０６０００１ＳＣ，从ＣＢ角架上卸下Ｙ轴轨道。松开ＳＬ３０６１２３２ＴＮ，从Ｘ架端组件卸下Ｙ轴
轨道。
２） 松开ＳＬ６０６１０９２ＴＮ，卸下电缆灯ＹＵ、ＹＢ。
３） 松开Ｙ轴轨道架，卸下束线，进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的束线不要短路。
图１−７−２−１
电缆灯YU
电缆灯YB
轨道支架
A
X机架端L组件
CB 角锚
Y
轴轨道
１−22
