危险 为了防止突然的起动造成的事故，请关掉电源之后再操作。
16 供料器部位标尺

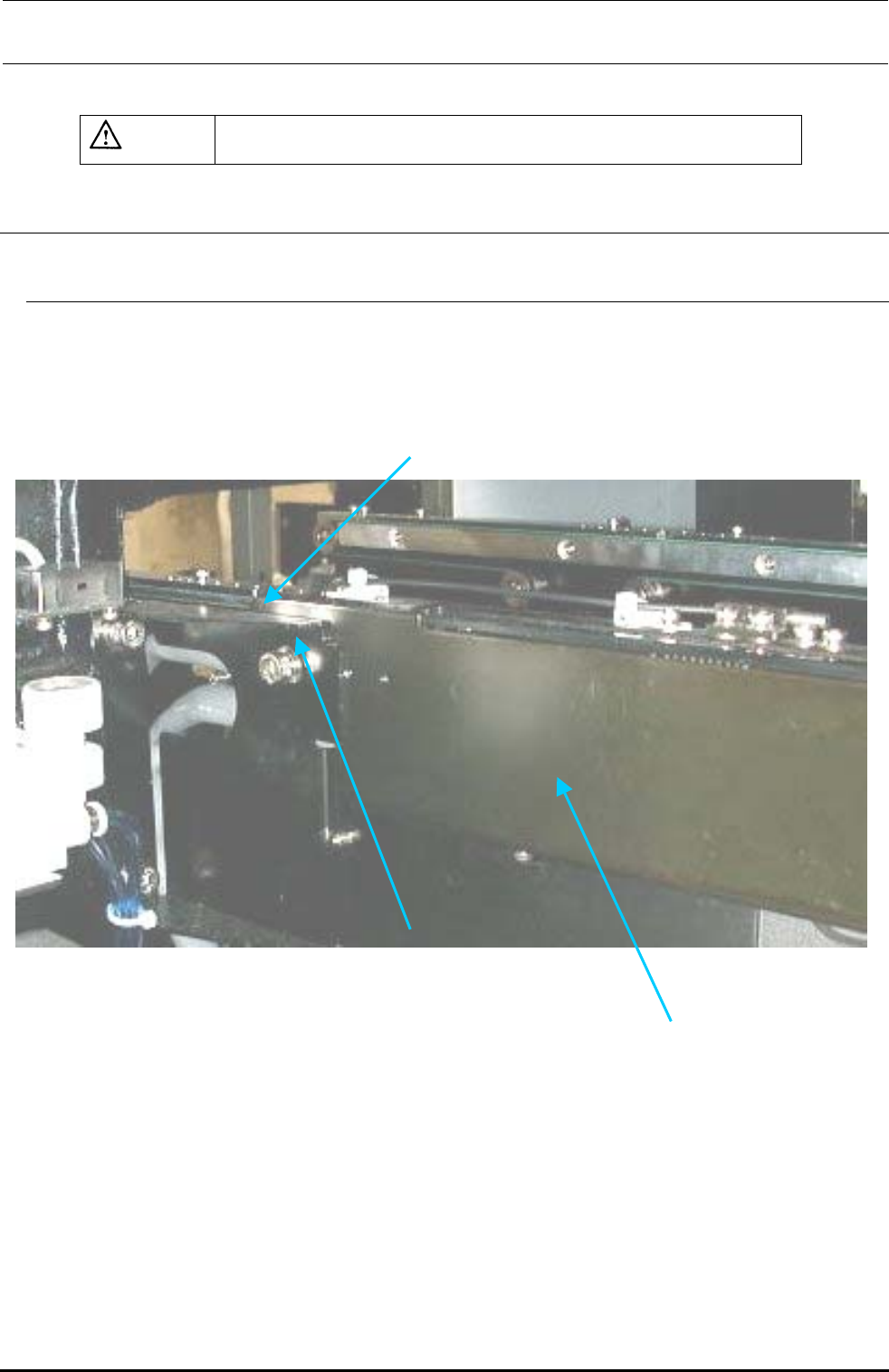

16-1. ＦＰＩ（前）的拆卸
如下图所示，挂到Ｙ轴机架（两侧）固定的ＦＰＩ侧支架的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下 2 个螺丝，向上滑动即可拆卸。
ＦＰＩ侧支架Ｆ
螺丝ｃａｐ
ＦＰＩ装配件Ｆ
Rev1.00
维修调整要领书
2
16-2. ＦＰＩ（后）的拆卸
如上图所示，挂供料器支架（两侧）固定的ＦＰＩ侧支架ＲＲ／ＲＬ的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下２个螺丝，向上方向滑动就可以卸下。
Ｍ６×１２螺丝ｃａｐ
ＦＰＩ装配件Ｒ
ＦＰＩ侧支架ＲＲ
ＦＰＩ侧支架ＲＬ
供料器架ＲＲ
