Rev1.00 维修调整要领书 1 ＸＹ 装置 1-1． 同步皮带的更换和张力调整 各皮带的张力低于判定值时，需要调整皮带的张力。 判定值请参照 ＱＡ 表、 ＸＹ 装置、 Ｎｏ．１ 中的 「 市场的判定值 （ 滚边张力 ）」 。 1-1-1． 同步皮带 ＸＭ 为了高效率地进行作业，请卸下侧面的护罩。卸下侧面护照的安装螺丝，从后侧把它拉出来。 １） 卸下固定 ＣＢ 的 ＳＭ１０５１０５２ＴＮ ３ 个 、ＳＬ６０５１２９２ＴＮ １ 个 、Ｓ…
VI
为了安全使用 KE-2050，KE-2060 的注意事项
1 : 为了防止触电引起的事故，请勿在接通电源的状态下打开电气设
备箱。
2 : 为防止触电，请勿在拆下接地线的状态下运行。
1 : 为防止人身受伤，请勿在拆下安全防护罩、装置等的状态下运行。
2 : 为防止人身受伤，请务必小心，以免头发、衣服等被卷入传送带
链。此外，请勿戴手套。
3 : 为防止人身受伤，维修保养时（加油、调试、日常检修），请切
断电源。
4 : 为防止人身受伤，请在电源线上使用漏电断路器。
1 :本装置采用 Windows NT（包括以太网通信功能）作为操作系统。
若安装用于本装置以外的软件，本公司将无法保证其正常的操
作。同样，如果对ＨＤＤ内的文件进行转移、重命名、复制，也
无法保证其正常的操作，敬请谅解。
●万一出现词类情况，需重新更换 HDD，导致数据丢失，因此请
特别注意。
1 :本装置配备有ＵＰＳ，以保护停电时的生产程序等。
为防止ＵＰＳ内置电池的损耗，请勿在非通电状态下将本装置放
置 6 个月以上。
●本装置以总断路器及总开关 ON 的状态为通电状态。
注意
危险
注意
注意
Rev1.00
维修调整要领书
1 ＸＹ装置
1-1．同步皮带的更换和张力调整
各皮带的张力低于判定值时，需要调整皮带的张力。
判定值请参照ＱＡ表、ＸＹ装置、Ｎｏ．１中的「市场的判定值（滚边张力）」。
1-1-1．同步皮带ＸＭ
为了高效率地进行作业，请卸下侧面的护罩。卸下侧面护照的安装螺丝，从后侧把它拉出来。

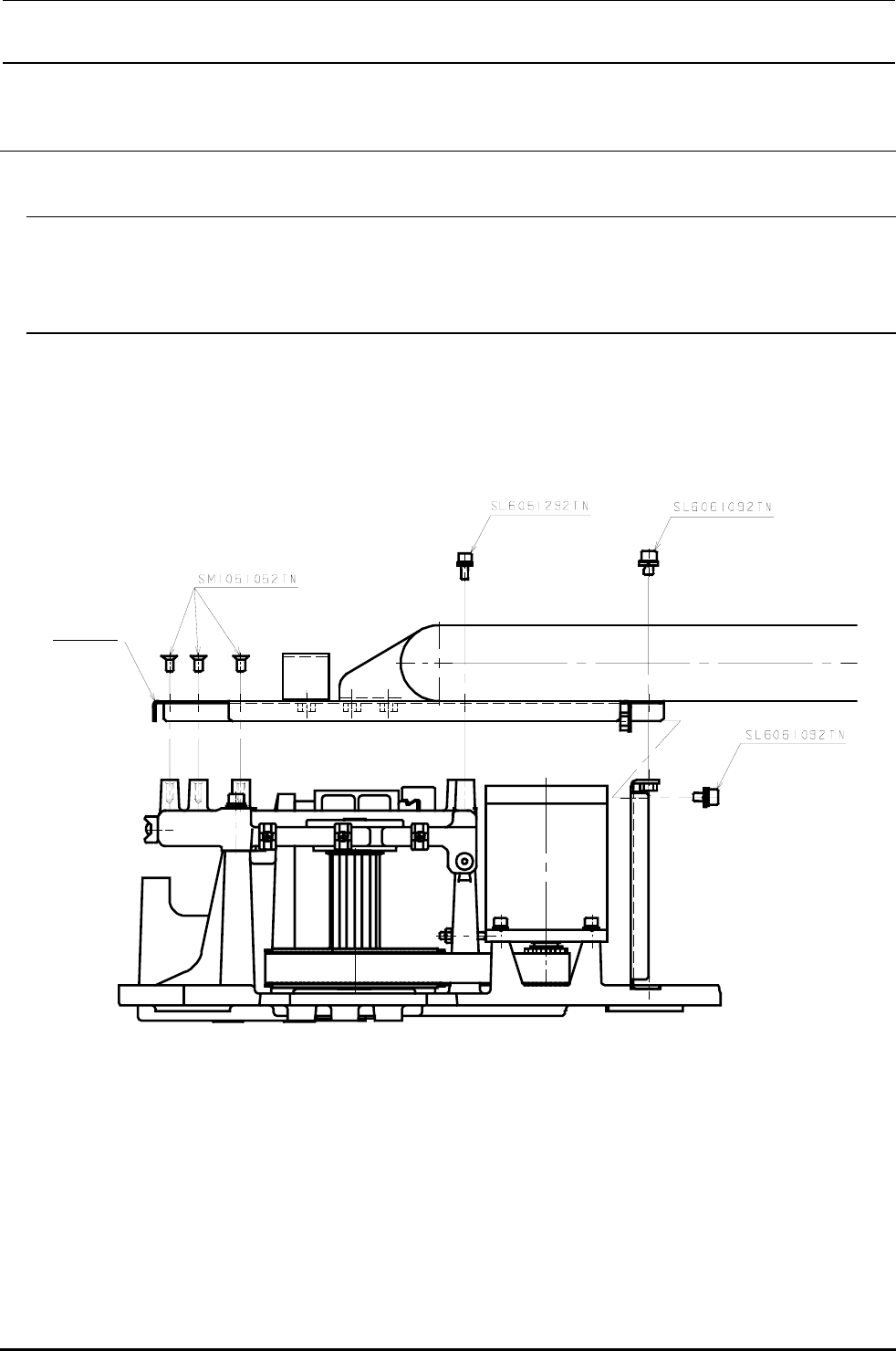

１） 卸下固定ＣＢ的ＳＭ１０５１０５２ＴＮ ３个、ＳＬ６０５１２９２ＴＮ １个、ＳＬ６０６１０９２ＴＮ ２个。（右侧没
有。）
图１−１−１−１
CB支架
１−1
Rev1.00
维修调整要领书

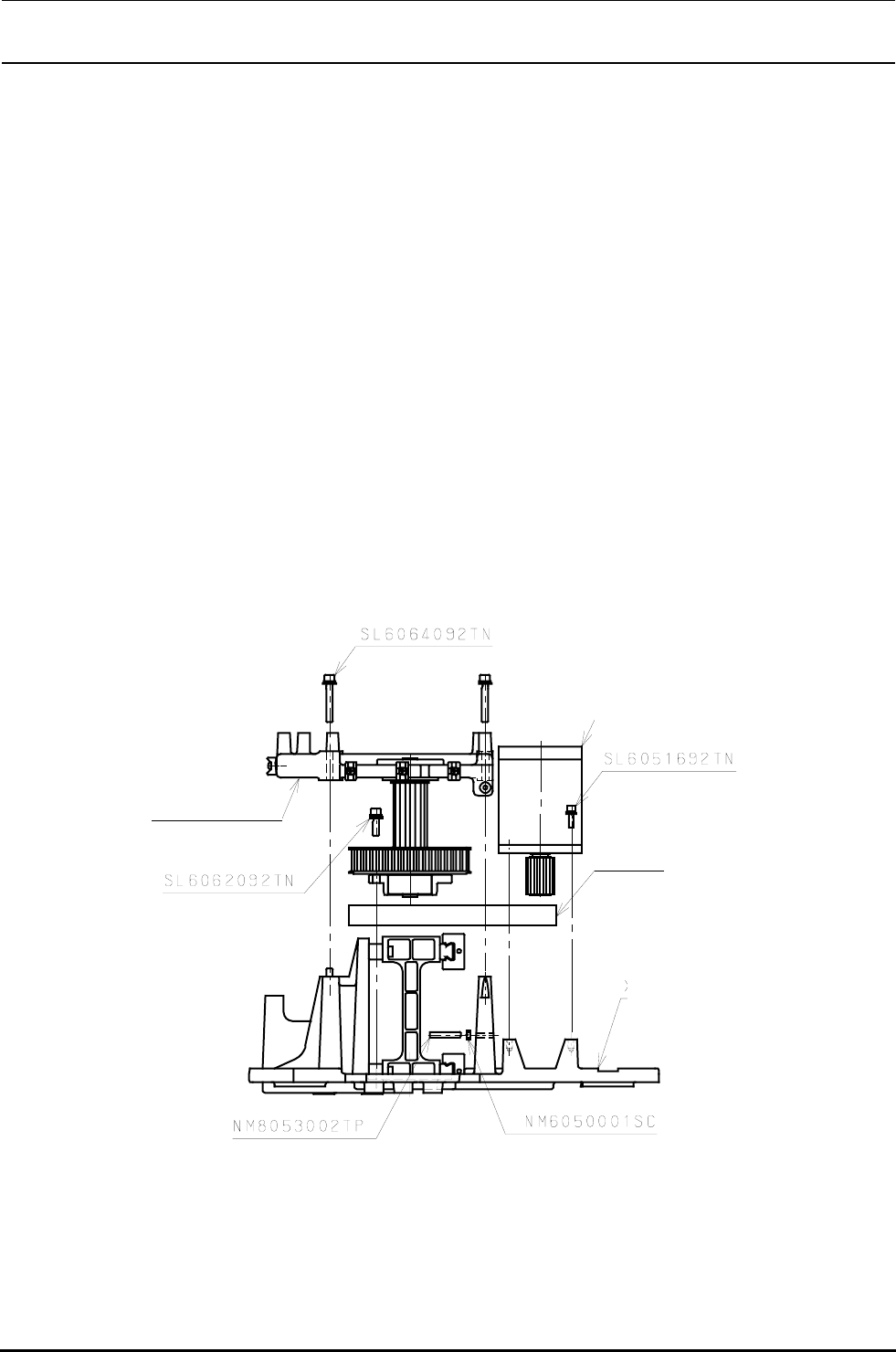

２） 拧松ＮＭ６０５０００１ＳＣ，松开同步皮带 XM 的张力ＳＭ８０５３００２ＴＰ。
３） 卸下同步皮带ＸＢ。（参照 1-1-2。）
４） 卸卸固定ＸＡ皮带轮支架组件的ＳＬ６０６４０９２ＴＮ、固定ＸＡ皮带轮的ＳＬ６０６２０９２ＴＮ，ＸＡ皮带轮支
架组件。
５） 卸下固定马达组件的ＳＬ６０６２０９２ＴＮ，卸下马达组件。
６） 更换同步皮带 XM。
７） 按照相反的顺序组装。
８）调整同步皮带 XM 和ＸＢ的张力。详细请参照ＱＡ表ＸＹ装置（１）同步皮带ＸＭ、ＸＢ项。
※从左侧观看的图
（右侧也同样）
图１−１−１−２
X
机架端部
同步皮带XM
XA皮带轮支架组件
X
马达组件
１−2
