Rev1.00 维修调整要领书 12-3 ２） 更换卸下的支架的传感器 。 ①．FSD 支架 （ 左前 ） ②．FSD 支架 （ 右前 ） 图 １２－３ 图 １２－４ 确认用 LED 侧 确认用 LED 侧 供料器浮起传感器 (FF) 投光组件 供料器浮起传感器 (FF) 受光组件 FSD 支架 确认用 LED 侧 确认用 LED 侧 供料器浮起传感器 (FR) 投光组件 供料器浮起传感器 (FR) 受光组件
Rev1.00
维修调整要领书
12-2
②．右侧
FS屶尺( 嘔)
FS屶尺( 嘔)
FSD屶尺( 嘔念)
FSD屶尺( 嘔念)
FSD屶尺( 嘔朔)
FSD屶尺( 嘔朔)
M樫雁字
L樫雁字
图１２－２
Rev1.00
维修调整要领书
12-3

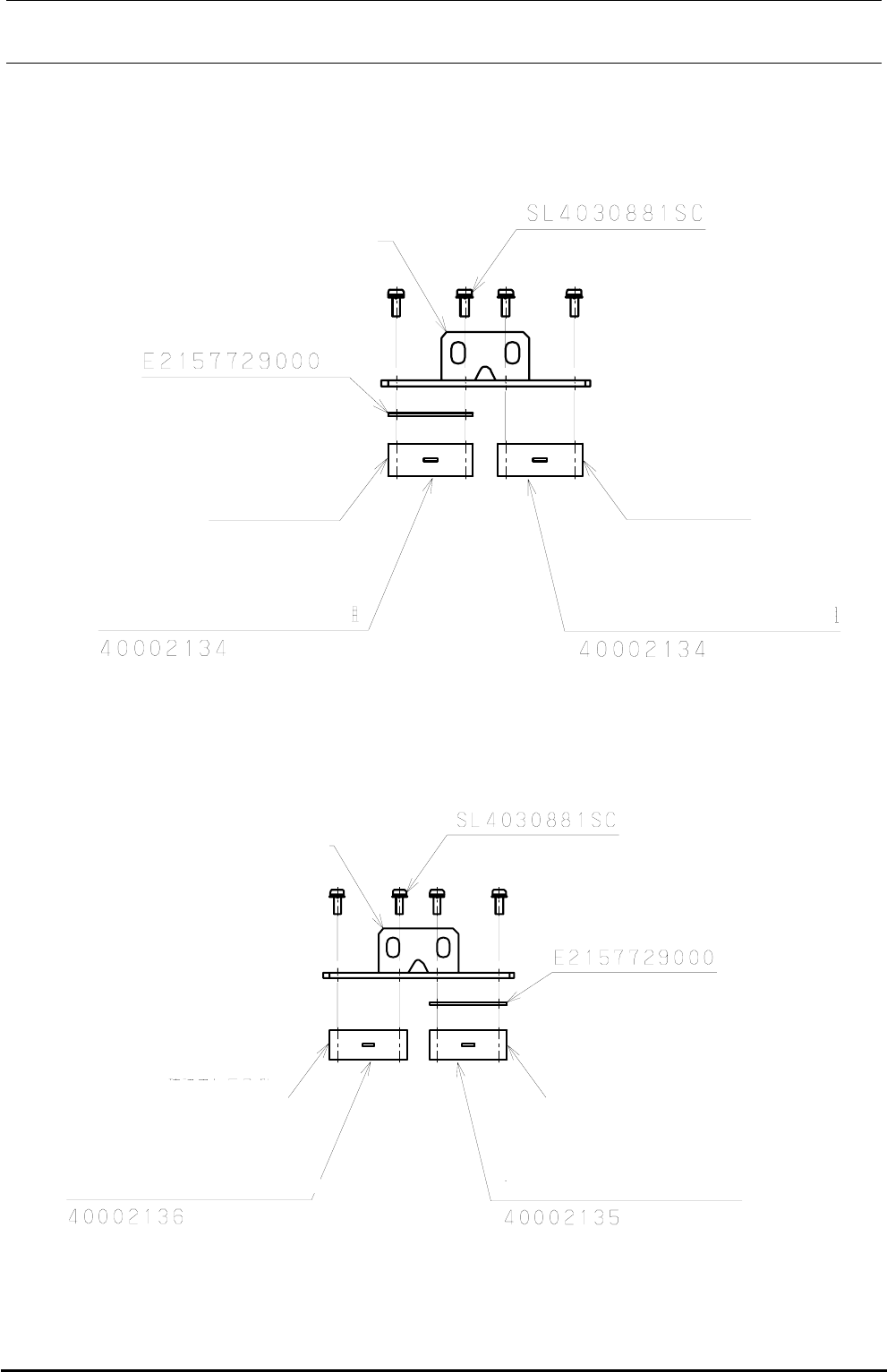

２） 更换卸下的支架的传感器。
①．FSD 支架（左前）
②．FSD 支架（右前）
图１２－３
图１２－４
确认用 LED 侧 确认用 LED 侧
供料器浮起传感器(FF)投光组件 供料器浮起传感器(FF)受光组件
FSD 支架
确认用 LED 侧 确认用 LED 侧
供料器浮起传感器(FR)投光组件 供料器浮起传感器(FR)受光组件
Rev1.00
维修调整要领书
12-4
③．FSD 支架（左后）
④．FSD 支架（右后）
图１２－５
图１２－６
FSD 支架
确认用 LED 侧
确认用 LED 侧
FSD 支架
确认用 LED 侧 确认用 LED 侧
供料器浮起传感器(RR)投光组件
供料器浮起传感器(FR)投光组件
供料器浮起传感器(RF)受光组件
供料器浮起传感器(RR)受光组件
