R E V 1 . 0 0 维修调整要领书 14-4-2． CPU 基板 【 功能 】 这是控制整个装置的基板 。 其它基板经由 CPCI 母线和母线桥用 VME 母线连接 。 【 跨接开关类的设定 】 跨接开关以出货状态使用 。 【LED 的意义 】 PW： 电源供给后亮灯 。 【 更换后的调整项目 】 更换后，有时需要变更 BIOS 的设定和网络附件设定 。 请参照 13-4-3 章 B I O S 的设定 和 13-4-4…
REV1.00
维修调整要领书
１４−４−１−３ 控制装置的连接器标记
连接于控制装置表 14-4-1-1 的基板的连接器标记表示如下。
例） SAFETY 基板的ＣＮ３连接器的标记显示
ＬＳ１−３
基板显示(参照表) 连接器 NO(例)ＣＮ３
表 14-4-1-1
基板 表示
SAFETY 基板 ＬＳ１
LIGHTCTRL 基板 ＬＳ２
BASE-FEADER 基板 ＬＳ３
I/O CTRL 基板 ＬＳ４
IP-X3 基板 ＬＳ５
14-14
REV1.00
维修调整要领书
14-4-2．CPU 基板
【功能】
这是控制整个装置的基板。
其它基板经由 CPCI 母线和母线桥用 VME 母线连接。
【跨接开关类的设定】
跨接开关以出货状态使用。
【LED 的意义】
PW：电源供给后亮灯。
【更换后的调整项目】
更换后，有时需要变更 BIOS 的设定和网络附件设定。
请参照13-4-3 章 BIOS的设定 和 13-4-4 章 网络附件的变更进行设定。
14-15
REV1.00
维修调整要领书
14-4-3．ＸＭＰ基板（RMB 基板）
【功能】
ＸＭＰ基板、RMB 基板（JGRMB 基板和 JHRMB 基板）的配合，伺服马达和步进马达的控制基板。ＸＭＰ
基板最大控制 19 轴的马达。

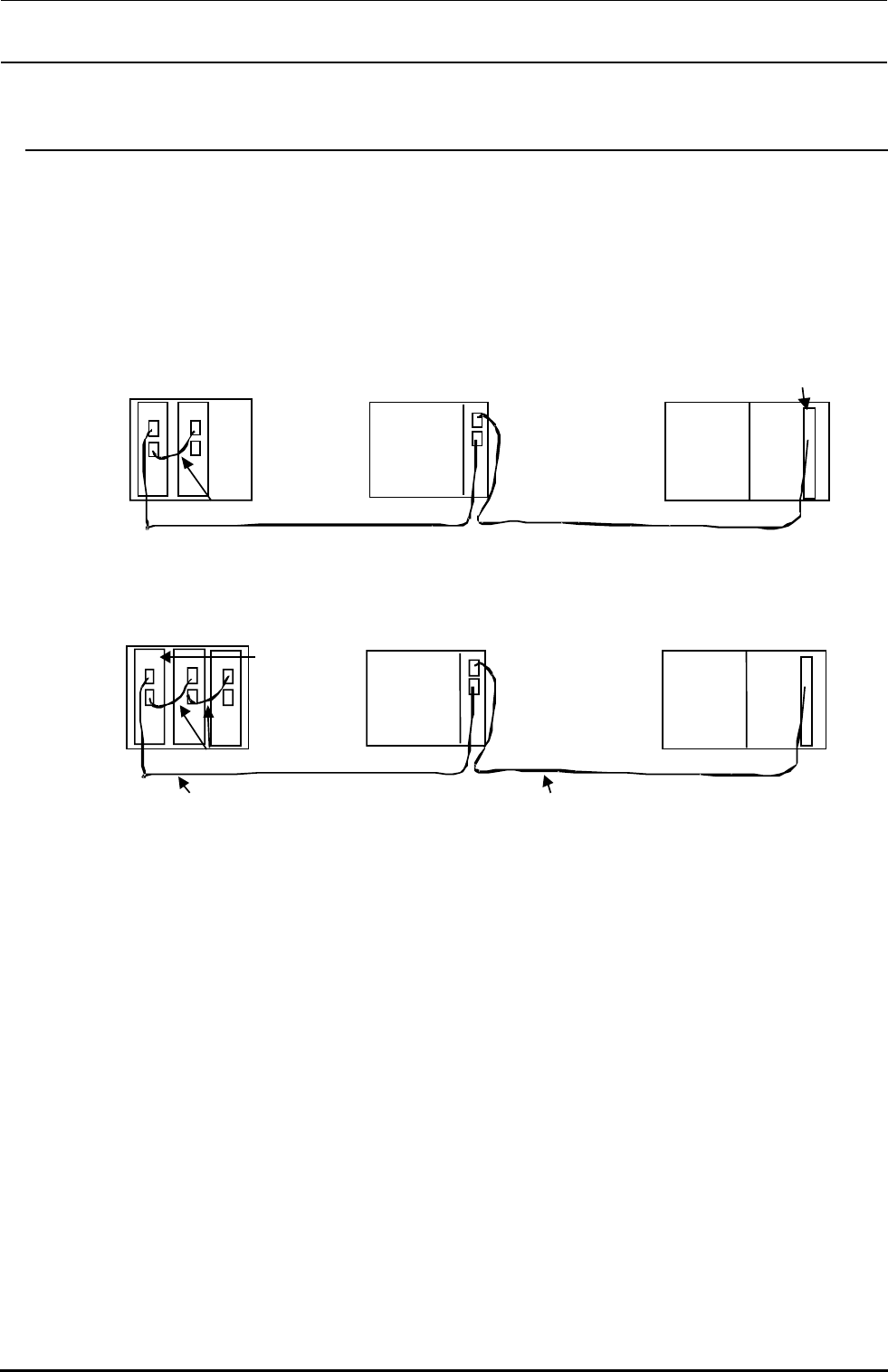

【配线图】
XMP CPCI
（
40003259
)
SYNQNET CABLE 20
（
40003263
）
JGRMB（40003260)
JHRMB（40003261)
IN
OUT
IN
OUT
１．ＫＥ−２０５０/２０５０R/２０５５R
XMP CPCI（40003259)
SYNQNET CABLE 120
（
40003262
）
SYNQNET CABLE 20
（
40003263
）
SYNQNET CABLE 120
（
40003262
）
JGRMB（40003260)
JHRMB（40003261)
OUT
IN
OUT
IN
OUT
２．ＫＥ−２０６０/２０６０R
Z
θ
駁強匂
XY
駁強匂
XY
駁強匂
陣崙匂
陣崙匂
【跨接开关类的设定】
XMP 基板上没有跨接开关。
【LED 的意义】
XMP 基板上没有ＬＥＤ。
【更换后的调整项目】
没有特别的。
但是，从开始就有指示时，请按照指示确认 XMP 基板上记录的软件和 KE-2000 系列控制用软件的 XMP
基板控制用软件的版本，查对双方的版本。
14-16
