REV1.00
维修调整要领书
14-7-4．编码器的连接确认
利用编码器，确认位置的步进马达的计数器的动作。
编码器的连接确认，在步进马达驱动器的调整后进行。如果编码器的信号没有正确地计数的状态动作
的话，有可能步进马达的位置不能正确地控制。
１） 打开(ON)装置的断电器，然后打开(ON)电源开关。
２） 起动调整用软件。
３） 用手转动各马达轴，确认计数器值和极性。
确认与表１４−７−４−１基本相同的值被计数。
表１４−７−４−１ 各马达的极性和计数值
计数值没有变化，或与表１４−７−４−１明显不同时，有可能是插头插错等，请确认。
马达轴 极性 计数值 分辨率
后备表 编码器 Ｌ （−）↓下 上↑（＋） 400ﾊﾟﾙｽ／10mm 25μｍ
湖北表 编码器 Ｒ （−）↓下 上↑（＋） 400ﾊﾟﾙｽ／10mm 25μｍ
自动基板宽度调整 编码器 （−）→←窄 宽←→ （＋） 1000ﾊﾟﾙｽ／10mm 10μｍ
４） 确认之后，退出调整用软件。装置的电源关闭之后，电源开关和断路器变为 OFF。
以上，编码器的连接确认结束。
14-47
REV1.00
维修调整要领书
14-8．贴装头装置
14-8-1．贴装头装置的使用基板
贴装头装置上，安装有下列 5 种电路基板。
① 贴装头主基板组件（４０００１９２６）
② 贴装头传感器中转基板组件（４０００１９３４），2 块。
③ ＯＣＣ中转（５０）基板组件（４０００１９３６）[２０５０时使用]
④ ＯＣＣ中转基板组件（４０００１９３８）[２０６０时使用]
⑤ ＨＩＧＨＴ ＳＥＮＳＯＲ基板２组件（Ｅ８６５５７２１０Ａ０）选购品
14-48
REV1.00
维修调整要领书

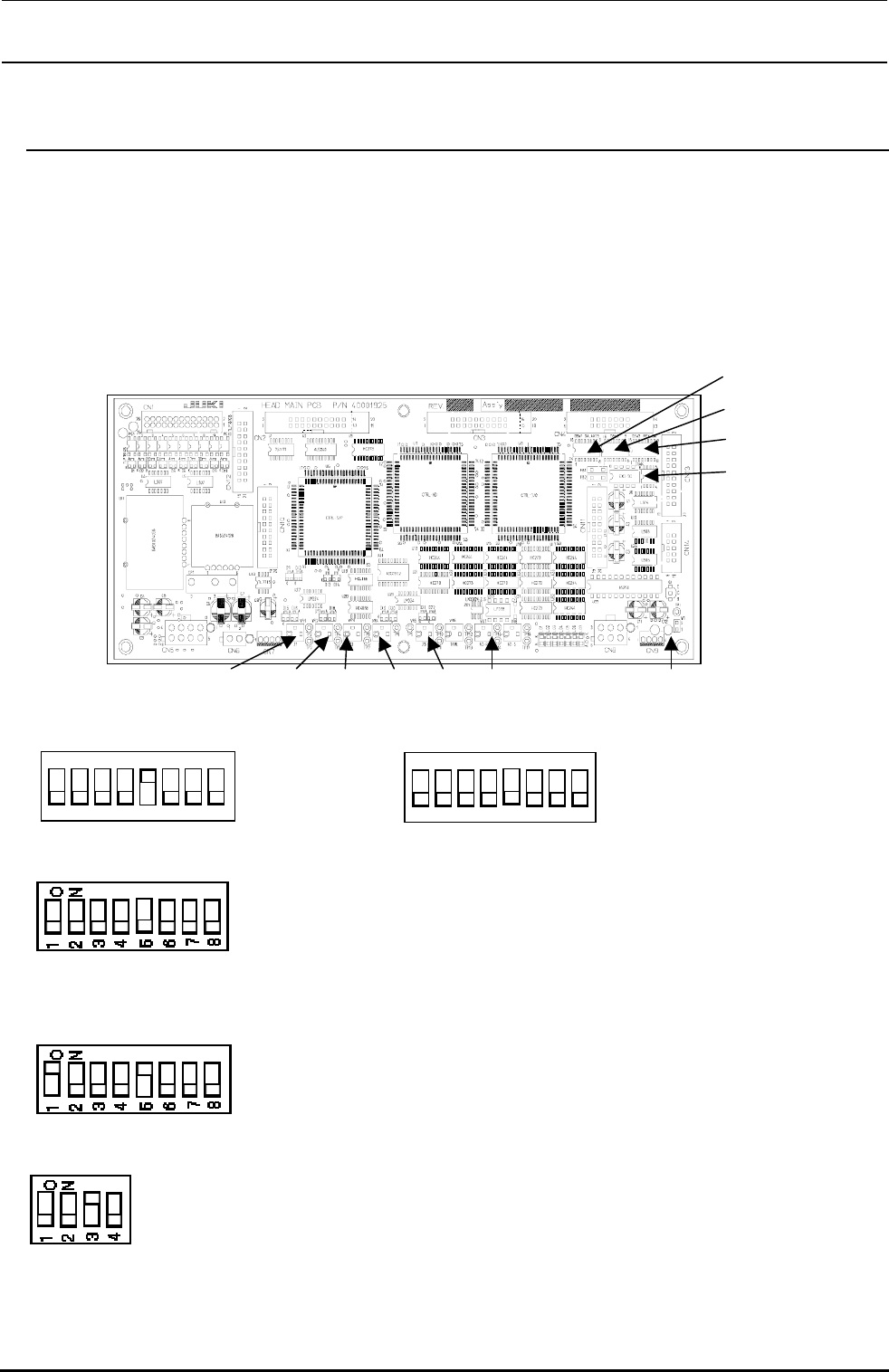

14-8-2．贴装头部基板的调整
１４-８-２-１．贴装头主基板组件的调整
１４-８-２-１-１．ＳＷ类的设定
ＳＷ类除ＤＳＷ１以外，基板组件预先被设定，请确认下列的内容。另外，ＤＳＷ１的设定机种不同设定
也不同，请根据机种进行设定。
ＤＳＷ 1 KE-2050/2050R/2055R KE-2060/2060R
DSW2 出货时全部 OFF
DSW3 请按照基板 Rev 管理表（40003122）进行设定。本 DSW 与基板的功能 Rev、图案 Rev 一致。下列
是 Rev、图案 Rev 为 01 时的设定例
DSW4
仅３设定为 ON
DSW1
DSW2
DSW3
DSW4
VR2 VR3 VR4 VR5 VR7
W1跨接短接
VR1
1
2
3
4
O
N
5
6
7
8
1
2
3
4
O
N
5
6
7
8
14-49
