R E V 1 . 0 0 维修调整要领书 14-9-3-2 KE-2050R/2055R/2060R 请将起动开关、停止开关等按钮开关如下图所示根据设计规格安装在操作开关基板的插座上。 1 ） 组成 （ 1 ）正面（ ST 、 JE 、 CH ） SW7 SW8 SW1 SW2 SW3 SW9 SW4 SW5 SW6 SW 9 选购件（后置监视器） SW 8 1 个循环 操作台选择 贮料器起动 40002205 40002252 SW…
REV1.00
维修调整要领书

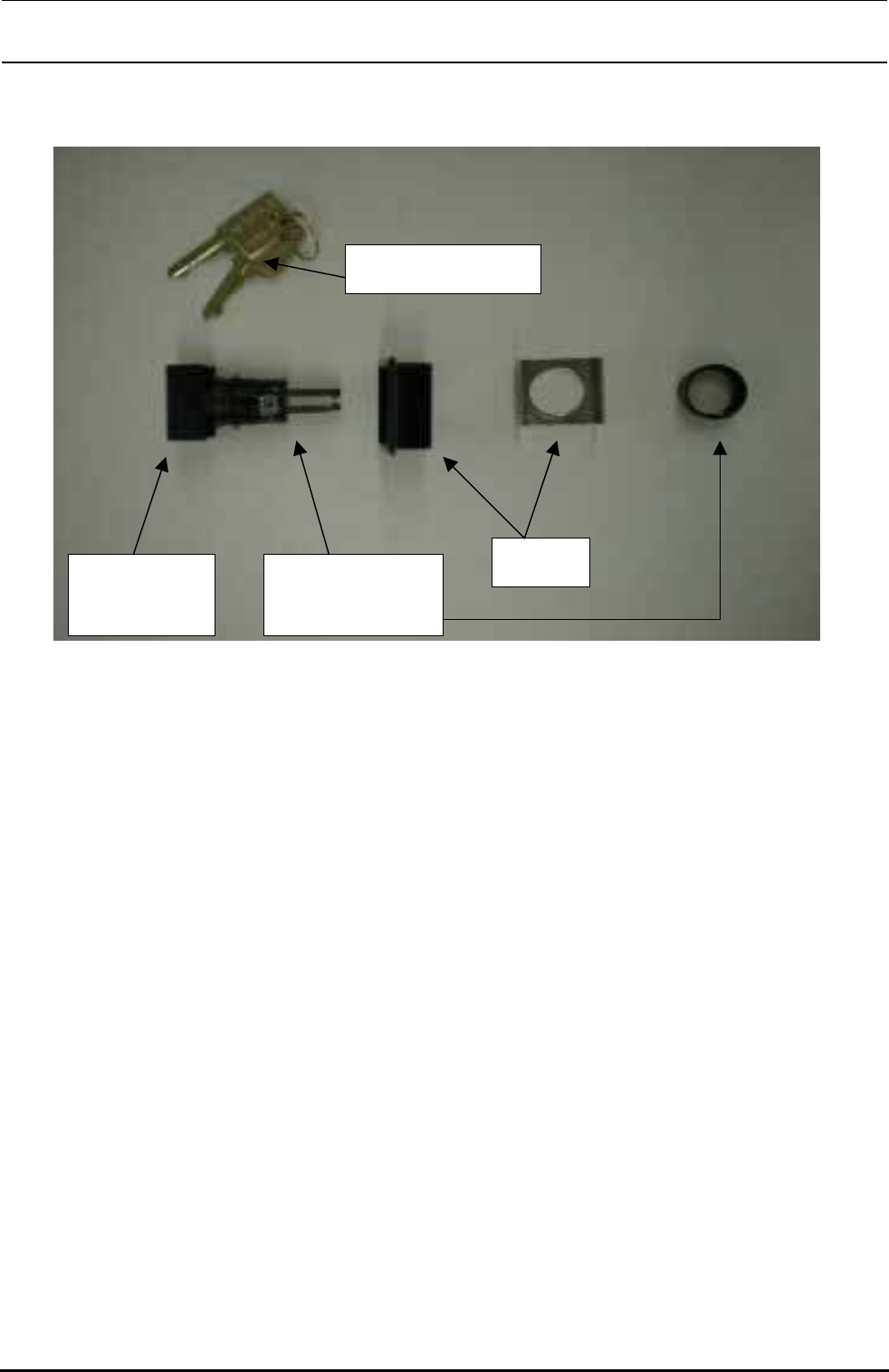

（３）维修开关
附属开关钥匙
监视窗
钥匙开关
调节器
钥匙护罩
・部件
钥匙护罩（HA005350030） 钥匙开关调节器（HA005350020）、
监视窗（HA005340030）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到卡七的声音就插好了。
③ 在操作盘上先前的监视窗（黑）３上插入组装的调节器，从后部插入监视窗(银)，然后用固定螺丝固定。
（４）键盘ＯＮ开关、供料器开关
・ 部件
键盘ＯＮ开关电缆组件（40002251）或供料器开关电缆（40002252）
带镜头监视窗（白）：HA00537001A 防止转动垫圈：HA005370020
① 把带镜头的监视窗镶嵌开关操作盘。此时，卸下固定螺母。
② 镶嵌固定螺母之前，防止转动垫圈插到操作盘上。
③ 插入防止转动垫圈后，组装固定螺母。
④ 最后，从后部镶嵌带电缆的开关元件。此时，与镶嵌方向无关。哪个方向都可以组装。
14-59
REV1.00
维修调整要领书
14-9-3-2 KE-2050R/2055R/2060R
请将起动开关、停止开关等按钮开关如下图所示根据设计规格安装在操作开关基板的插座上。
1） 组成

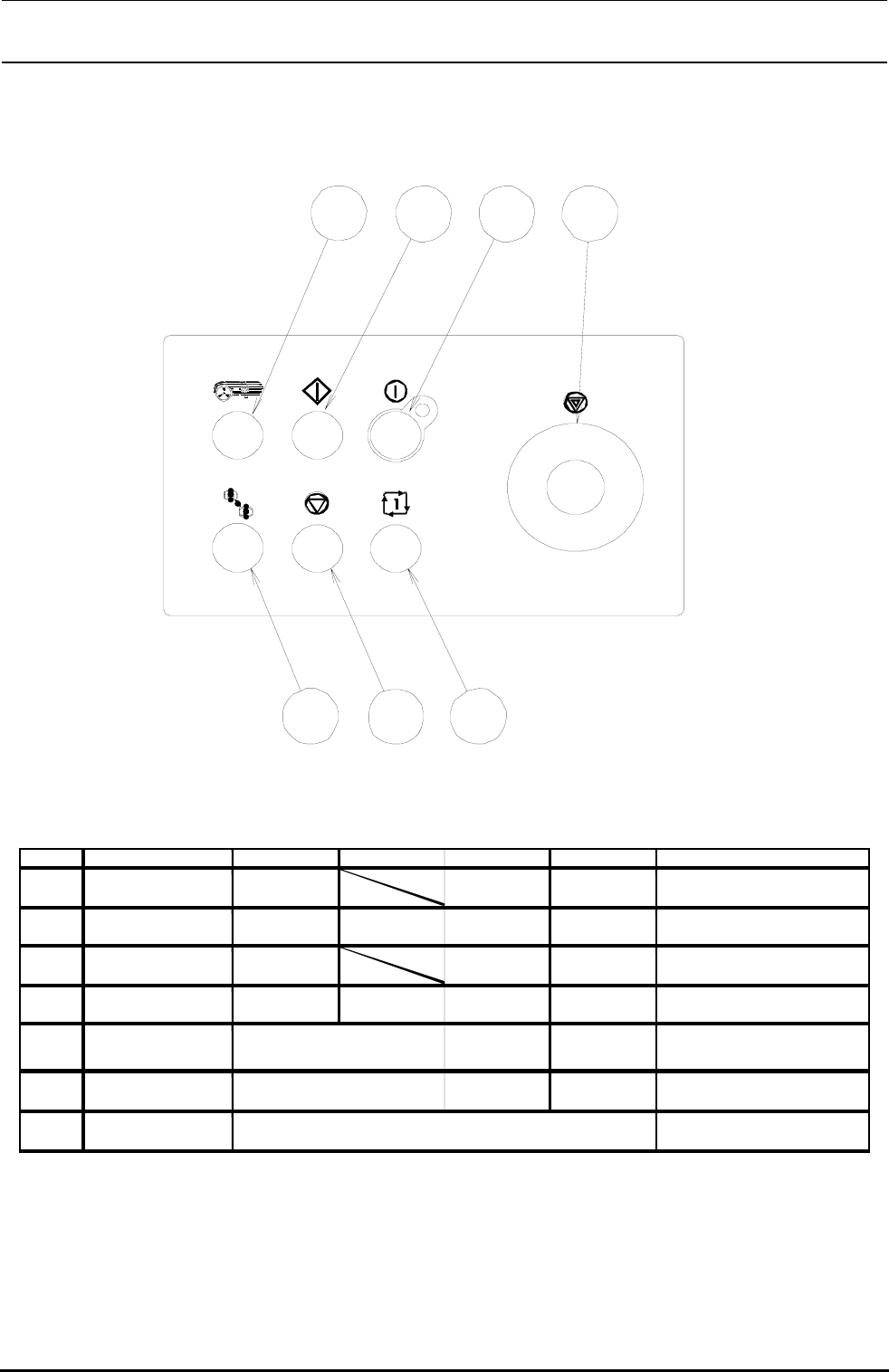

（1）正面（ST、JE、CH）
SW7 SW8 SW1 SW2
SW3
SW9
SW4 SW5 SW6
SW9
选购件（后置监视器）
SW8
1 个循环
操作台选择
贮料器起动
40002205
40002252
SW4
SW5
SW6
SW7
SW2
SW3
N
o
.
SW1
监视窗附带盖罩
作动器
发光二极管
监视窗
透镜
备注
HA00552001A
伺服解除
40002251
HA005530010
HA005530020
HA00552001B
HA005520030
HA005530010
HA00553002A
HA005520010
停止
HA005340020
HA00534006A
HA005520030
原点
HA005340020
HA005340020
HA005340060
HA005520030
HA00552001A
起动
HA005340020
HA005340060
HA00534004A
HA00552001B
联机
HA005340020
HA005520030
HA00552001B
开关名称
HA005340020
HA00534006A
HA00534004A
紧急情况
监视窗附带盖罩
选购件（不间断操作）
14-60
REV1.00
维修调整要领书

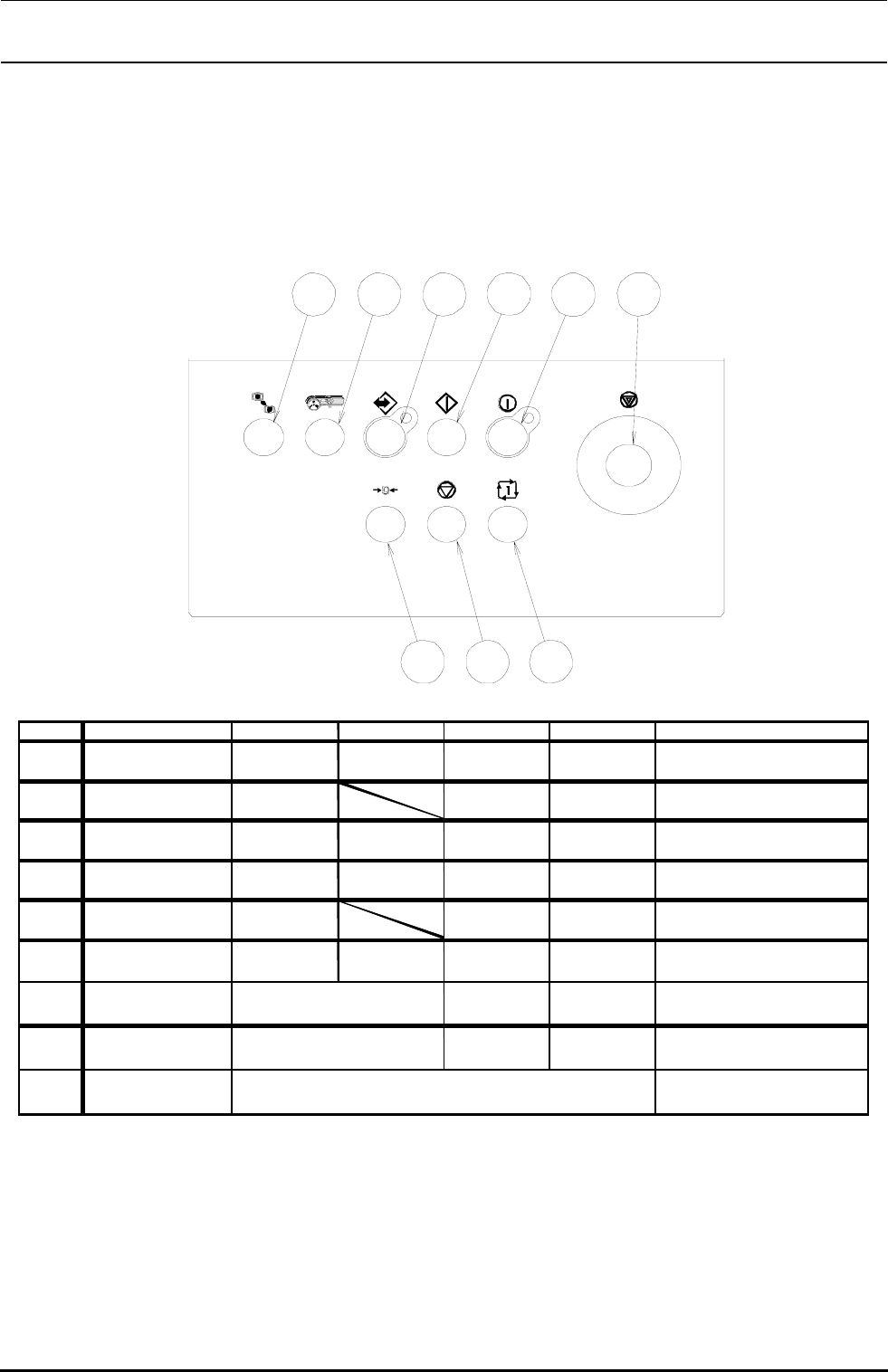

（2）后面（ST、JE、CH）
SW14 SW10 SW11 SW16
SW15 SW12 SW13
SW12
SW11
SW14
SW16
40002206
SW10
HA005520030
HA005340060 HA00552001A
SW15
SW13
HA005520030HA00534006A
HA00552001B
HA005520030
HA005520010
HA00534004A
HA005340020
HA005340020
HA005340020
40002252
HA005340020
40002251
HA00553002A HA005530010
HA005530010
HA00552001B
HA005530020
选购件（不间断操作）
1 个循环
贮料器起动
操作台选择
No.
监视窗附带盖罩
作动器
发光二极管
监视窗
透镜
备注
停止
伺服解除
起动
开关名称
紧急情况
选购件（后置监视器）
14-61
