R E V 1 . 0 0 维修调整要领书 14-7-4． 编码器的连接确认 利用编码器，确认位置的步进马达的计数器的动作 。 编码器的连接确认，在步进马达驱动器的调整后进行 。 如果编码器的信号没有正确地计数的状态动作 的话，有可能步进马达的位置不能正确地控制 。 １） 打开 (ON) 装置的断电器，然后打开 (ON) 电源开关 。 ２） 起动调整用软件 。 ３） 用手转动各马达轴，确认计数器值和极性 。 确认与表 １４−７−４−１ …
REV1.00
维修调整要领书
１４-７-３-２．后备／自动宽度调整用步进马达驱动电流
＜调整程序＞

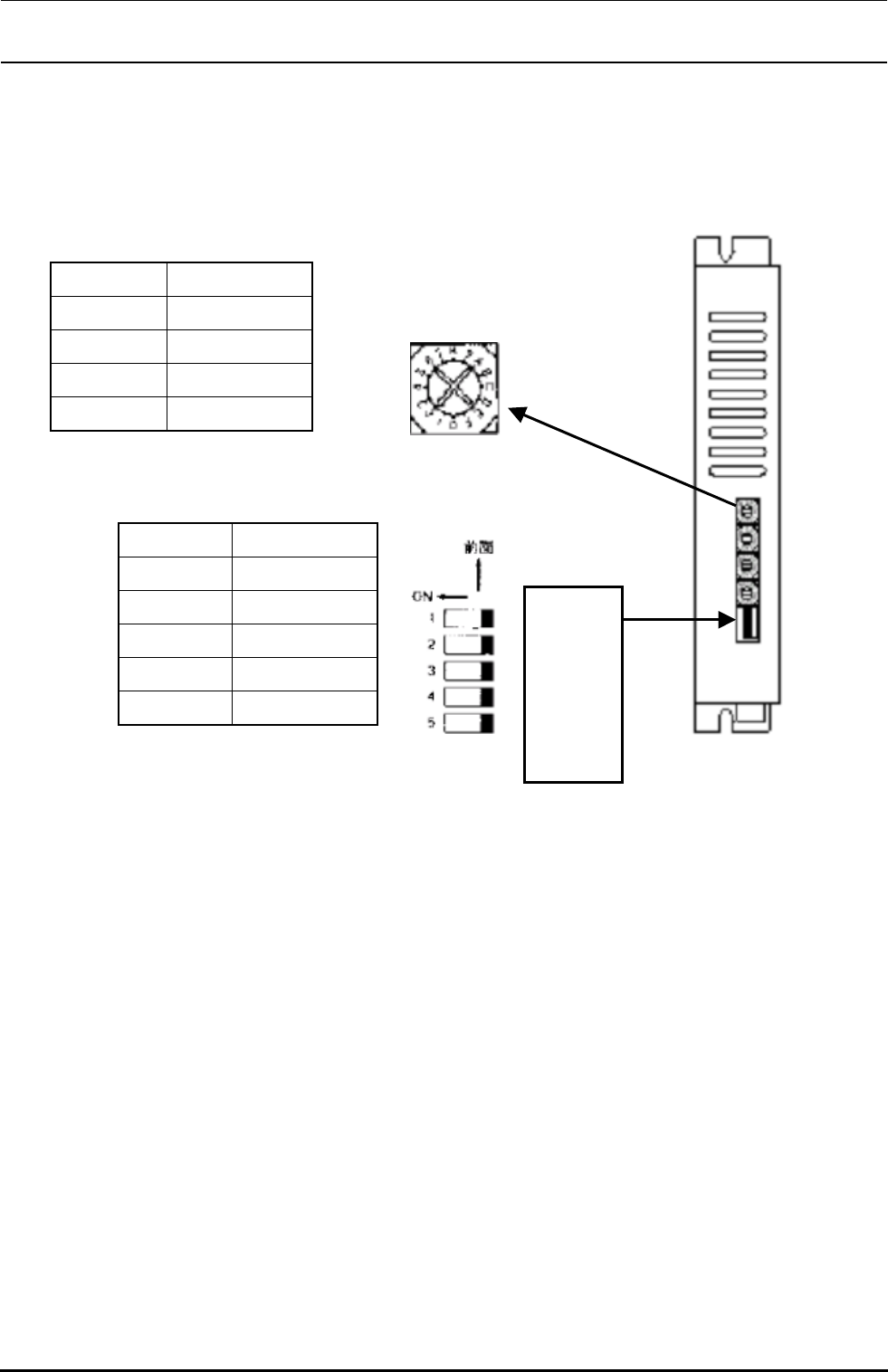

① 把设定用的旋转开关设定如下表所示。
ＯＰ
Ｌ／ＨＶ
Ｃ．Ｄ
２／１ＣＫ
ＴＥＳＴ
M1
M2
RUN
STOP
旋转部箭头指向设定值。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ２ 0
Ｍ１ 0
② 设定用的步进ＳＷ设定如下表所示。
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
２／１ＣＫ ＯＦＦ
Ｃ．Ｄ ＯＦＦ
Ｌ／ＨＶ ＯＮ
ＯＰ ＯＦＦ
14-46
REV1.00
维修调整要领书
14-7-4．编码器的连接确认
利用编码器，确认位置的步进马达的计数器的动作。
编码器的连接确认，在步进马达驱动器的调整后进行。如果编码器的信号没有正确地计数的状态动作
的话，有可能步进马达的位置不能正确地控制。
１） 打开(ON)装置的断电器，然后打开(ON)电源开关。
２） 起动调整用软件。
３） 用手转动各马达轴，确认计数器值和极性。
确认与表１４−７−４−１基本相同的值被计数。
表１４−７−４−１ 各马达的极性和计数值
计数值没有变化，或与表１４−７−４−１明显不同时，有可能是插头插错等，请确认。
马达轴 极性 计数值 分辨率
后备表 编码器 Ｌ （−）↓下 上↑（＋） 400ﾊﾟﾙｽ／10mm 25μｍ
湖北表 编码器 Ｒ （−）↓下 上↑（＋） 400ﾊﾟﾙｽ／10mm 25μｍ
自动基板宽度调整 编码器 （−）→←窄 宽←→ （＋） 1000ﾊﾟﾙｽ／10mm 10μｍ
４） 确认之后，退出调整用软件。装置的电源关闭之后，电源开关和断路器变为 OFF。
以上，编码器的连接确认结束。
14-47
REV1.00
维修调整要领书
14-8．贴装头装置
14-8-1．贴装头装置的使用基板
贴装头装置上，安装有下列 5 种电路基板。
① 贴装头主基板组件（４０００１９２６）
② 贴装头传感器中转基板组件（４０００１９３４），2 块。
③ ＯＣＣ中转（５０）基板组件（４０００１９３６）[２０５０时使用]
④ ＯＣＣ中转基板组件（４０００１９３８）[２０６０时使用]
⑤ ＨＩＧＨＴ ＳＥＮＳＯＲ基板２组件（Ｅ８６５５７２１０Ａ０）选购品
14-48
