Rev1.00 维修调整要领书 7 ） XL 电动机部分的配线 图 1-8-7-8 8 ） XL 电动机中继线、限制传感器中继线、 YL 磁性膜中继线的配线 图 1-8-7-9 １−34
Rev1.00
维修调整要领书
5）装入 Y 轴电缆支座。这时，对电缆嵌入电缆支座的部分要涂敷润滑脂。
图1-8-7-5
6）按下图所示捆束 X 轴下部。
图1-8-7-6
图1-8-7-7
１−33
Rev1.00
维修调整要领书

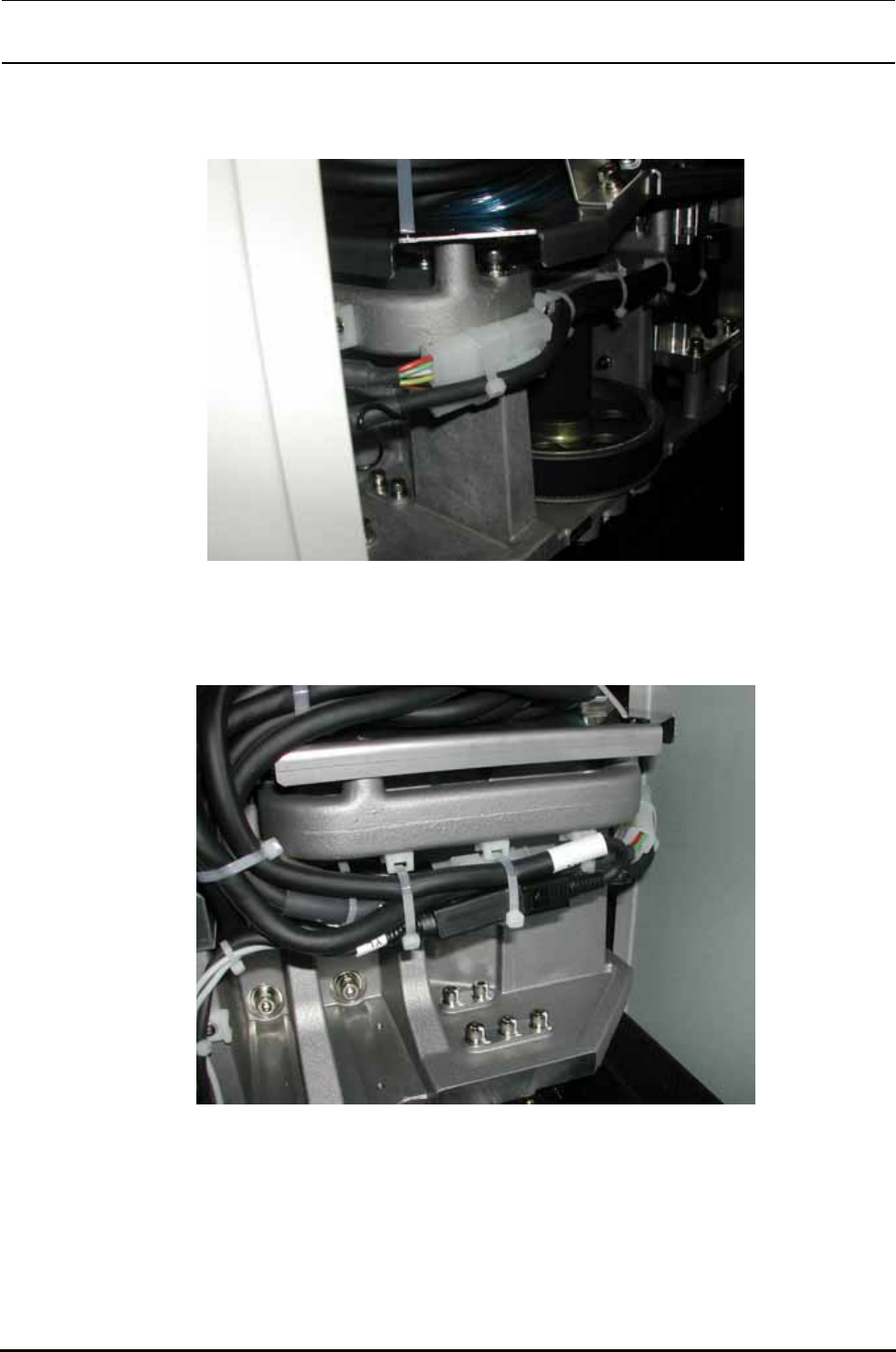

7）XL 电动机部分的配线
图1-8-7-8
8）XL 电动机中继线、限制传感器中继线、YL 磁性膜中继线的配线
图1-8-7-9
１−34
Rev1.00
维修调整要领书
9）CB 角部的装配
·上侧，使 40002232 的记号与「CB 角端面」一致后进行捆束。这时，把 40002232 的电缆向①
所示方向拉一拉，使记号从端面向外露出约 10mm 左右，然后将线束推入到端面位置（②所示
方向），固定在记号位置上。
·对准 40002232 的记号，在 40002234、40002233 电缆的侧面标上记号。
图1-8-7-10
图1-8-7-11
·将 Y 轴移动到最靠身前位置，用手压塑料导轨内部的线束，确认没有挠曲。
图 1-8-7-12
１
２
对准 40002232 的记号
在 40002233/40002234 电缆的侧面作
记号
把 40002232 线束向①所示方向
拉，使记号从「CB 角端面」向
外露出，然后按②所示方向将线
束推入到端面位置，固定在记号
位置上。
将 Y 轴移动到最靠身前位置，
用手压入线束，确认塑料导轨
内部的线束没有挠曲
捆束部位
１−35
