Rev1.00 维修调整要领书 5-3． ＩＮ／ＯＵＴ 马达的更换 １） 请卸下马达连接电缆的插头 。 ２） 拧松马达支架 Ａ 的固定螺丝，从马达皮带轮 Ａ 卸下驱动皮带 。 ３） 请卸下马达和齿轮头 。 ４） 从齿轮箱卸下马达皮带轮 Ａ 后，马达 （ 齿轮箱 ） 的轴前端应比马达皮带轮 Ａ 的端面凹进去。 M 尺寸 ：Ａ = ５．５ｍｍ±０．２ｍｍ L 尺寸 ：Ａ = ６．２ｍｍ±０．２ｍｍ 5-3
Rev1.00
维修调整要领书
5-2．传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也
变坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1．传送皮带轮Ａ组：Ｅ２１１１７１５０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２１１１７１５０００ 传送皮带轮Ａ １
２ ＳＢ１０４０００１００ 凸轮轴承 １
图５−２−１
5-2-2．传送皮带轮Ｂ组：Ｅ２０８９７２１０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２０８９７２１００００ 传送皮带轮Ｂ １
２ ＳＢ１０４０００１００ 凸轮轴承 ２
图５−２−２
5-2
Rev1.00
维修调整要领书
5-3．ＩＮ／ＯＵＴ马达的更换
１）请卸下马达连接电缆的插头。
２）拧松马达支架Ａ的固定螺丝，从马达皮带轮Ａ卸下驱动皮带。
３）请卸下马达和齿轮头。

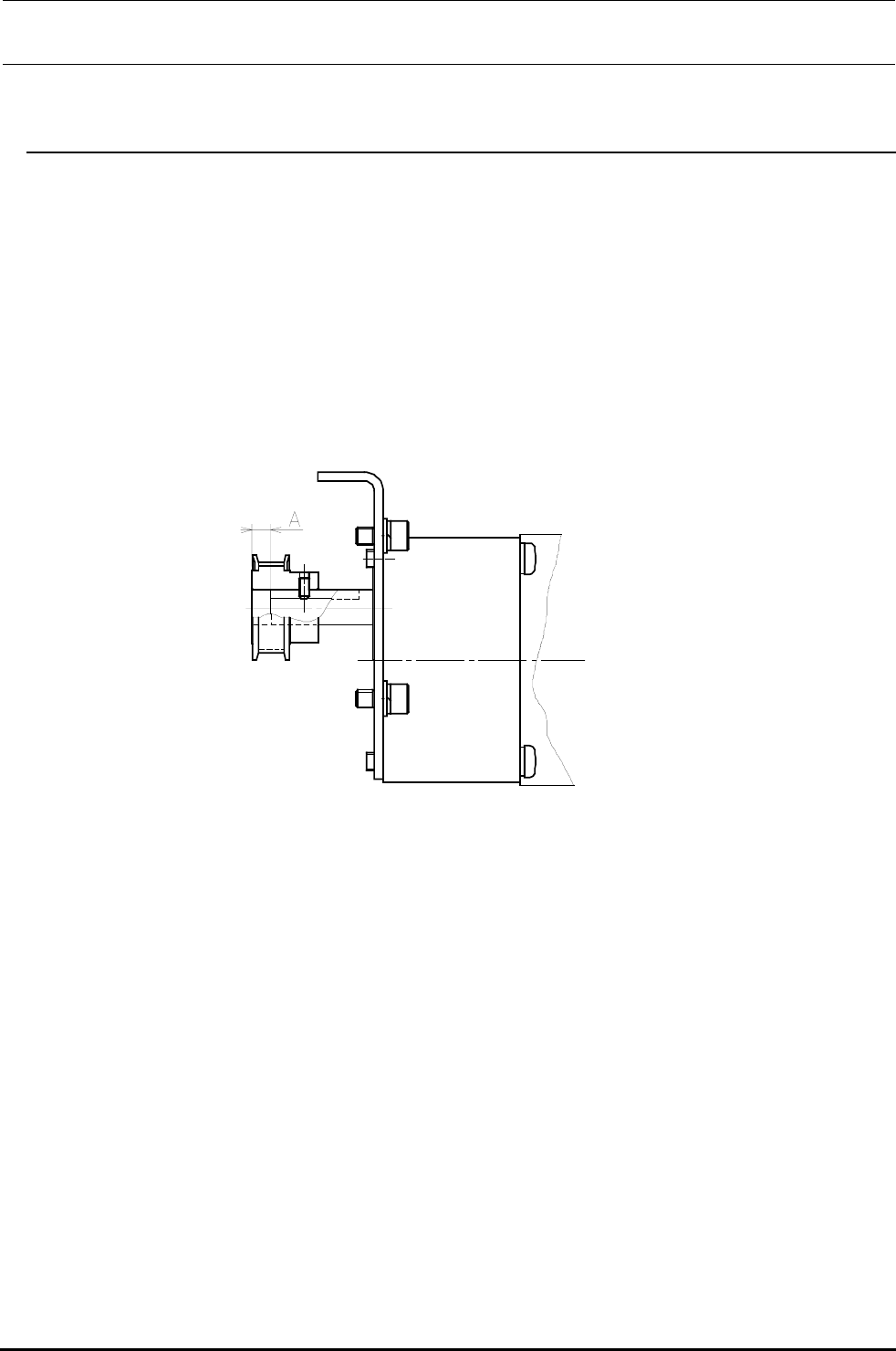

４）从齿轮箱卸下马达皮带轮Ａ后，马达（齿轮箱）的轴前端应比马达皮带轮Ａ的端面凹进去。
M 尺寸 ：Ａ = ５．５ｍｍ±０．２ｍｍ
L 尺寸 ：Ａ = ６．２ｍｍ±０．２ｍｍ
5-3
Rev1.00
维修调整要领书
5) 按照（３）∼（１）的相反顺序进行安装。
驱动皮带的张力，请按照以下程序进行安装。
＜程序＞
① 拧松把ＩＮ、ＯＵＴ马达固定到轨道架Ｆ的固定螺丝①和马达支架Ａ上部的按螺丝②。
② 拧紧螺丝②之后，皮带张力变强。
③ 用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到１２∼１６Ｎ。
（Weight=4.0、Width=9.0,Span=75）
调整后，请拧紧固定螺丝①，固定好马达。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
40000872
马达皮带轮
SM8030602TP
固定螺丝 (× 4)
HM001700010
齿轮箱
E9454729MA0 IN马达组
E9456729MA0 OUT马达组
SM4054501SC 9454圆头螺丝(× 4)
WS0510002KN 9454弹簧片 (× 4)
SL6051092TN
盖cap
E4597729000
马达支架
A
(
Ｌ尺寸：
40001053)
SL6051092TN
盖cap
(调整张力用)
E4197729000
轨道架F（Ｌ尺寸：40001040）

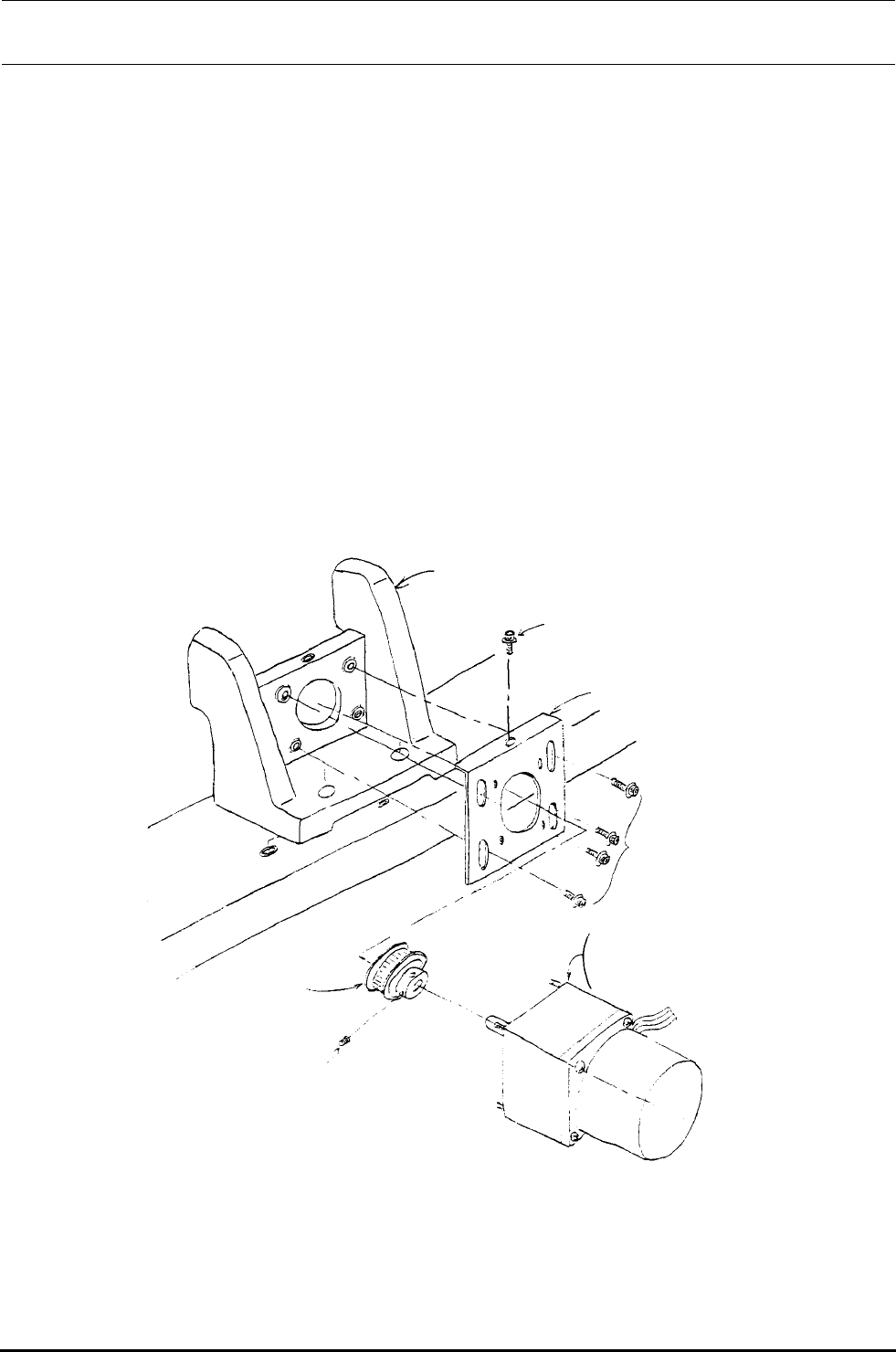

图５−３−１
①
②
5-4
