Rev1.00 维修调整要领书 图 １−１−２−２ X 皮带支架 R X 皮带支架 L X 皮带支架 ( 2 ) １−4
Rev1.00
维修调整要领书

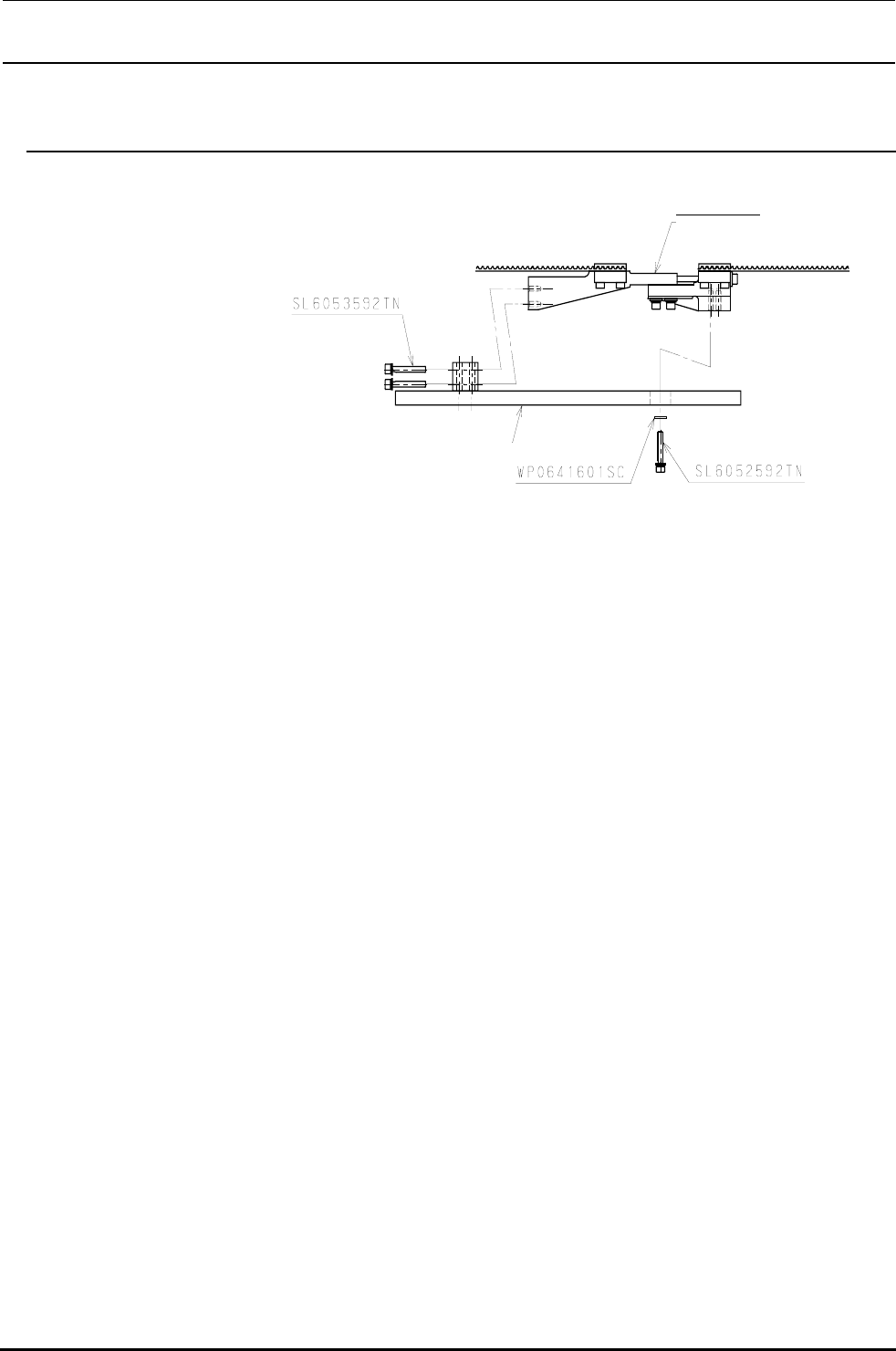

1-1-2．同步皮带ＸＢ
图 1-1-2-1
X皮带支架组
贴装头板
１） 卸下ＳＬ６０５３５９２Ｔ
Ｎ（４个）、ＳＬ６０５２５９
２ＴＮ（３个），卸下贴装
头板和Ｘ皮带支架。
２） 拧松固定支撑Ｘ皮带Ｌ
和皮带支架Ｒ的ＳＬ６０
５２５９２ＴＮ（4 个），拧
松Ｘ皮带张力调整螺丝
（ＳＭ６０５７５５２ＴＰ）。
然后，卸下ＳＬ６０５２５
９２ＴＮ，分离Ｘ皮带支架
Ｒ。
３） 卸下夹同步皮带的ＳＬ６０４２０９２ＴＮ，更换皮带。
４） 把同步皮带ＸＢ用Ｘ皮带支架（２）和Ｘ皮带支架Ｌ或Ｘ皮带支架Ｒ夹住，用ＳＬ６０４２０９２ＴＮ固定。此时
ＳＬ６０４２０９２ＴＮ涂封漆２７７，然后用５Ｎｍ的扭力均匀地拧紧。
５） 按照相反的顺序组装起来。
６） 调整同步皮带 XB 的张力。（调整顺序参照１−４页）
１−3
Rev1.00
维修调整要领书

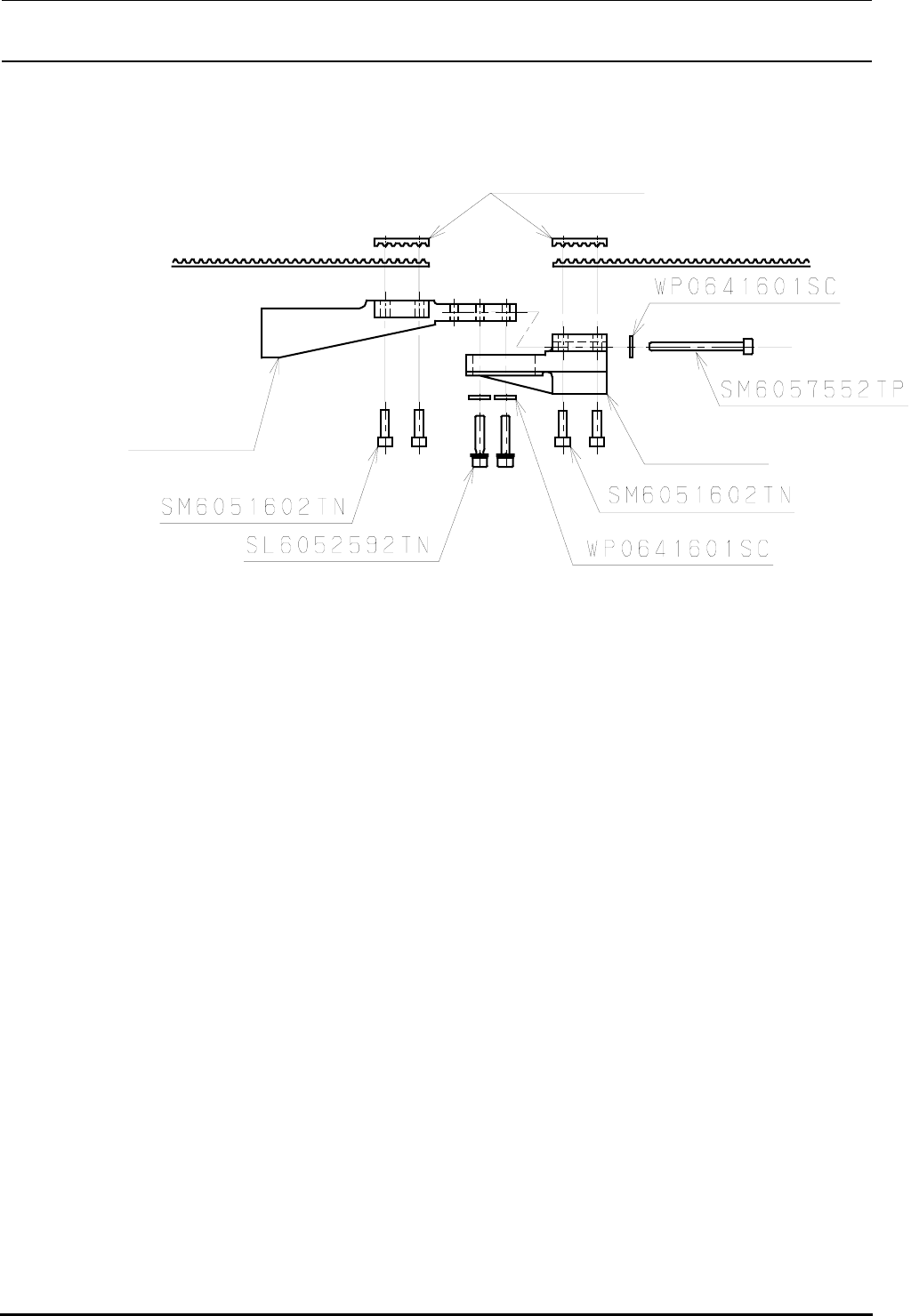

图１−１−２−２
X
皮带支架
R
X
皮带支架
L
X
皮带支架
(
2
)
１−4
Rev1.00
维修调整要领书

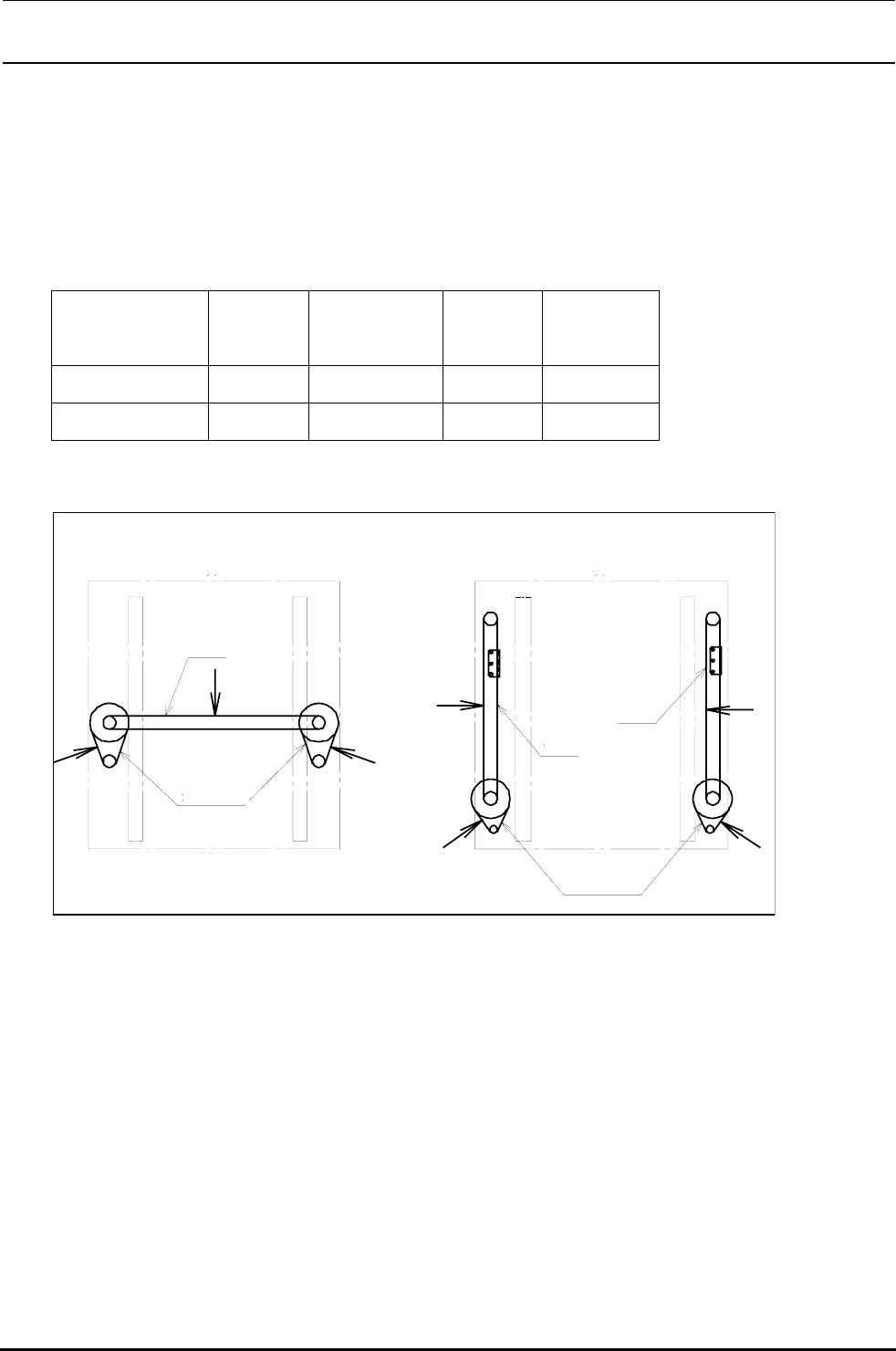

＜调整顺序＞
① 用由尼塔制的张力计，在下图的箭头部分进行测定，确认规格。
调整Ｘ马达皮带时，转动皮带轮，在几处（至少 5 处以上）测定张力，确认平均值在规格内。
・张力计的输入值
皮带单位质量 皮带宽度 皮带跨度
皮带种类 机种
(g/m・mm) (mm) (mm)
同步皮带ＸM 全机种 2.5 20 119
同步皮带ＸＢ 全机种 3.8 60 1157
・测定位置
X 马达皮带
Y
皮带
Y 皮带
X 皮带
X
轴
Y
轴
后侧 后侧
前侧
前侧
Ｙ马达支架
・规格值
1. 出货时
Ｘ皮带(同步皮带ＸＢ)∶１０００±５０Ｎ
Ｘ马达皮带(同步皮带ＸM)∶１７５±２０Ｎ
2 .在市场调整时
Ｘ皮带（同步皮带ＸＢ）：６５０Ｎ以上
Ｘ马达皮带（同步皮带Ｘ M）：１００Ｎ以上
