Rev1.00 维修调整要领书 17-3 货号 品名 用途 图 备考 E62607050A0A 主供料器组 吸附基准位置 偏差 ＴＦ间隔位置调整用 相同 40008104 Ｘ ＭＳＣ 安装夹具 Ｘ 磁标尺 粘贴夹具 40008105 Y ＭＳＣ 安装夹具 Ｙ 磁标尺 粘贴夹具 40008106 MSC 清除 夹具 磁标尺探测器 贴装头调整用 T 0.25mm T 0.35mm T 0.45mm E2156998000 共面水平定位 夹具…
Rev1.00
维修调整要领书

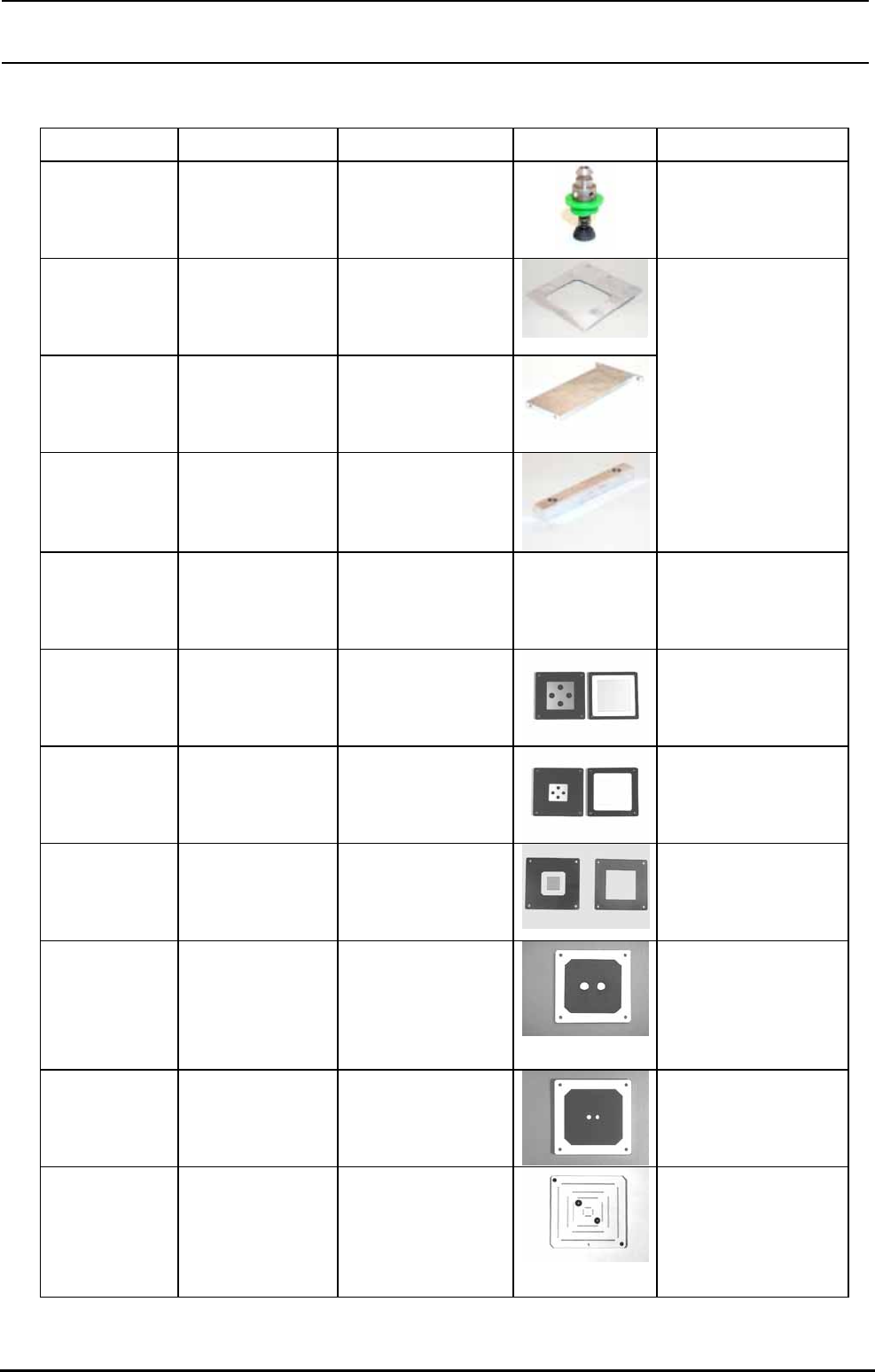

17-2
货号 品名 用途 图 备考
40001346
吸嘴装配
５０８
激光偏差
贴装头偏差
ATC 偏差等
40008101
VCS HT 夹具１ VCS 摄像机焦点
偏差
40008102
VCS HT 夹具 2 VCS 摄像机焦点
偏差
40008103
VCS HT 夹具 3 VCS 摄像机焦点
偏差
货号：40008100
品名：ＨＴ夹具组
（ＶＣＳ ＨＴ 夹
具１～
３的组件号）
40018924
VCS HT 夹具
(EC)
E21329980A0 VCS
夹具板
A 组
VCS 焦点调整
・标准ＶＣＳ用
･KE2020/40
KE720/40/60 共用
E21369980A0 VCS
夹具板
C 组
VCS 焦点调整
・选购品 VCS1、2 用
・KE2020/40
KE740/760 共用
E21399980A0 VCS
夹具板
D 组
・VCS焦点调整(*1)
・反射、ＢＧＡ
光量粗调整(*2)
*1)选购品 VCS3 用
*2)全ＶＣＳ用
E21419980A0 VCS
夹具板
B 组
VCS
摄像机缩放
・标准 VCS、
选购品 VCS1 用
･
KE2020/40
KE740/760 共用
E21449980A0 CSP
夹具板
B 组
VCS
摄像机缩放
・选购品 VCS2、3 用
・KE2020/40
KE740/760 共用
E2146998000
CAL 部 D ＶＣＳ贴装综合
偏差
KE2020/40
共用
Rev1.00
维修调整要领书
17-3
货号 品名 用途 图 备考
E62607050A0A
主供料器组
吸附基准位置
偏差
ＴＦ间隔位置调整用
相同
40008104
Ｘ ＭＳＣ
安装夹具
Ｘ 磁标尺
粘贴夹具
40008105
Y ＭＳＣ
安装夹具
Ｙ 磁标尺
粘贴夹具
40008106
MSC 清除
夹具
磁标尺探测器
贴装头调整用
T 0.25mm
T 0.35mm
T 0.45mm
E2156998000
共面水平定位
夹具
共面性
偏差
E2155998000
QFP 夹具 20
（无高低差）
E2157998000
QFP 夹具 VG
（有高低差）
货号：E21569980A0
品名：共面性
夹具组件
40018167
MNV 玻璃基板
40011454
玻璃夹具基板
（MNVC）
40018223
夹具基板座
（芯片ﾟ）
40018210
BOC 偏差
部组件
包括在 40018167
40011453
CAL 螺丝 G
40018168
CAL 螺丝 G
托盘
◆ 改订履历
Rev 日期 改订部位 改订内容
1.00 2004.11
KE-2000R 系列初版
z规格、外观等有可能因改进而变更，恕不另行通知。
Copyright c 2004 JUKI CORPORATION
本书内容严禁擅自转载、复写。
