Rev1.00
维修调整要领书
5-10．Ｔ−ＰＩＮ传感器的更换
１）卸下调整螺丝，卸下传感器架，更换传感器。
安装时，把中心销只下降 1.5
-0
０
.5 ｍｍ的状态下，拧松
调节螺丝上下移动传感器架把Ｔ・ＰＩＮ传感器调整到Ｏ
Ｎ。
图５−１１−１
调
整
螺
丝
传
感器
架
Ｔ・ＰＩＮ
传
感器
２）进行电缆线的处理。
ＮＯ 货号 品名
① 40002122 Ｔ．ＰＩＮ ＳＥＮＳ ＡＳＭ
② SL6030692TN
SCREW
图５−１０−１
2
1
5-12
Rev1.00
维修调整要领书
5-11．推顶器Ｙ缸筒的更换（外形基准）
１）从①缸筒或②，卸下③。
２）拧松①缸筒的螺母（附属
品），从④卸下。
３）拧松⑥螺母（附属品）卸
下①缸筒前端的⑤推顶器
Ｂ。
４） 按照（３）∼（１）的顺序进行安装。
安装时，请按照以下的程序进行确认和调整。
①把 Ｙ推顶器的凸出量在ＯＮ时调整为 B＝１．５ｍ
ｍ ± 0.1mm, Ｏ Ｆ Ｆ 时调整为 A＝−０．５ｍｍ±
0.1mm。（参照图 5-11-2）
② 把Ｙ推顶器和传送皮带之间的间隙调整为Ｃ＝
０．２ｍｍ以下。
④
图５−１１−１
图５−１１−２
c
①
d
②
e
③
e
③
g
⑤
h
⑥
h
⑥
Gui
Y 推顶器
传送皮带
图５−１１−３
③ 把减压阀 0.5 Ｍｐａ、从全闭转 2 圈打开进行调整。
Ｙ推顶器
从全闭转2圈打开（用锁定
螺母固定）
减压阀：０．５ＭＰ电磁阀
④ 安装后，放入空气（０．４９Ｍｐａ），用空气的ＯＮ、ＯＦＦ来确认推顶器的动作是否顺畅。
5-13
Rev1.00
维修调整要领书

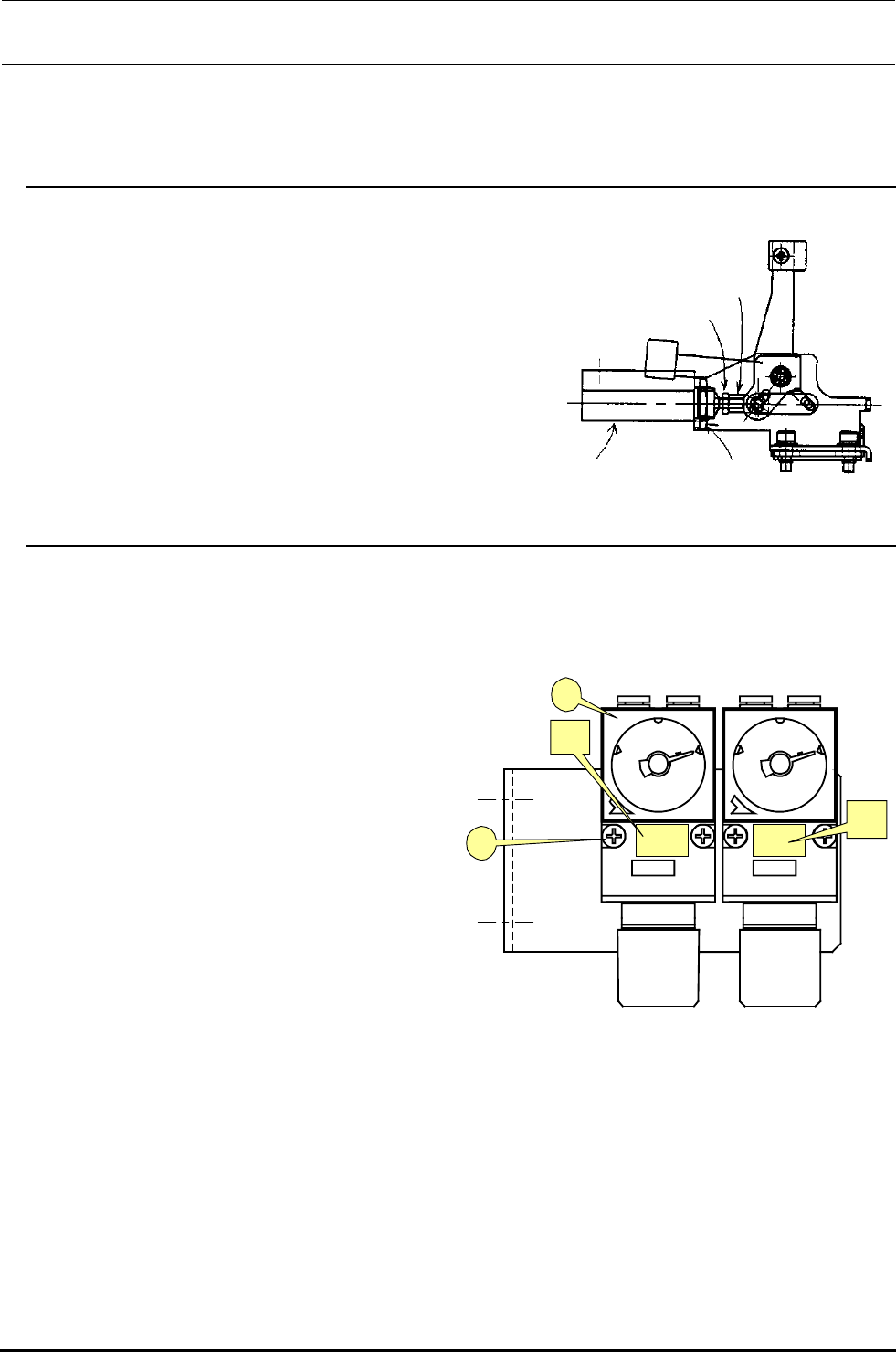

5-12．推顶器Ｘ缸筒的更换（外形基准）
１）拧松①螺母（附属品）。
２）拧松②螺母，卸下③缸筒。
３）按照（２）∼（１）的程序安装缸筒。进入缸筒前端轴的④缸
筒曲柄（３０）的拧入量，在空气放入缸筒的状态，比推顶器
Ｘ（３０）动作的位置再拧进０．５圈。
４）组装后，放入空气（０．３７Ｍｐａ），确认动作是否顺畅。
5-13．减压阀的更换
d
c
f
e
图５−１２−１
卸下配管用软管，卸下②ＳＬ６０４１０９２ＴＮ安装螺丝，更换①减压阀。
压力调整值如下。
Ｙ
Ｘ
1
2
Ｘ推进器 ： ０．３５ＭＰａ（±0.05MPa）
Ｙ推进器 ： ０．５０ＭＰａ(±0.05MPa)
图５−１３−１
5-14
