Rev1.00
维修调整要领书

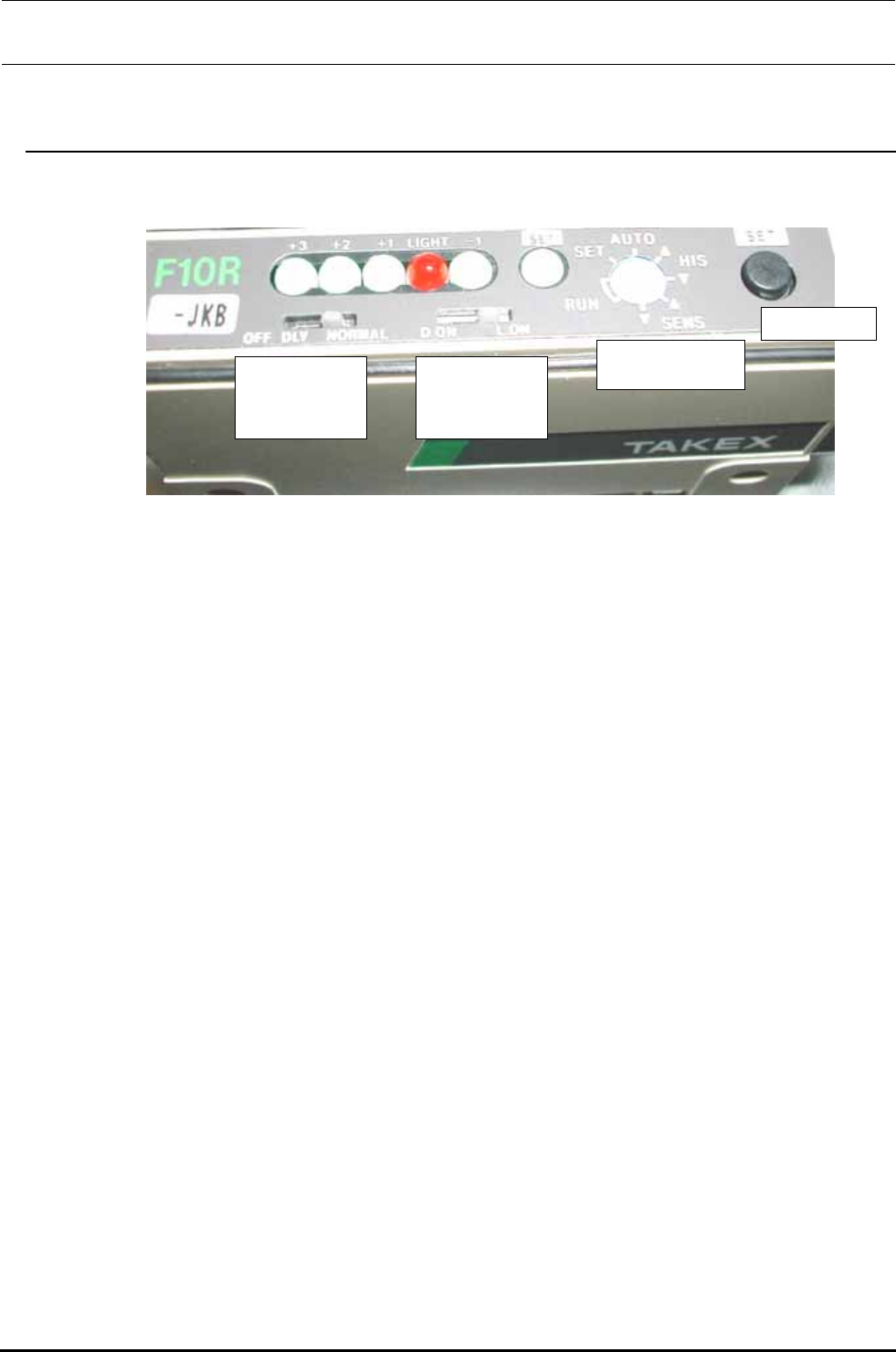

3-2-5．坏标记传感器组件的开关设定
请按照工厂出货时的设定使用。
图 3-2-4 开关设定
输出定时器
变换开关
→NORMAL
动作模式
变换开关
→L ON
模式开关
→
AUTO
SET 按键
3−4
Rev1.00
维修调整要领书
3-3．ＨＭＳ的更换
3-3-1．ＨＭＳ头部的更换
安装孔位置（从上起）
元件高度规格 06ｍｍ机用
元件高度规格 12ｍｍ机用
元件高度规格 20ｍｍ机用
图 3-3-1 ＨＭＳ头部的更换
带垫片六角孔
螺栓
（×
2
）
六角孔螺栓（×2）
3-3-2．放大器的更换
放大器固定到放大器部位后，请确认它稍有移动也不脱落。
图 3-3-2 更换放大器（左：放大器架／中：放大器背面／右：安装放大器后）
3−5
Rev1.00
维修调整要领书
3-3-3．贴标签
请把标签脱脂后贴到贴标签部位。
图 3-3-3 更换放大器（左：标签／右：贴了标签后）
3-3-4．电路板的安装
ＨEＩＧＨＴ ＳＥＮＳＯＲ电路板 2 块，把插头插进头主电路板组件后，从上放按住固定在ＨＭＳＰ
ＷＢ架上。
图 3-3-4 电路板安装
HMSPCB 架 圆螺丝（×4）
ヘッドメイン基板組
HMS基板2組
3−6
