REV1.00
维修调整要领书
14-8．贴装头装置
14-8-1．贴装头装置的使用基板
贴装头装置上，安装有下列 5 种电路基板。
① 贴装头主基板组件（４０００１９２６）
② 贴装头传感器中转基板组件（４０００１９３４），2 块。
③ ＯＣＣ中转（５０）基板组件（４０００１９３６）[２０５０时使用]
④ ＯＣＣ中转基板组件（４０００１９３８）[２０６０时使用]
⑤ ＨＩＧＨＴ ＳＥＮＳＯＲ基板２组件（Ｅ８６５５７２１０Ａ０）选购品
14-48
REV1.00
维修调整要领书
14-8-2．贴装头部基板的调整
１４-８-２-１．贴装头主基板组件的调整
１４-８-２-１-１．ＳＷ类的设定
ＳＷ类除ＤＳＷ１以外，基板组件预先被设定，请确认下列的内容。另外，ＤＳＷ１的设定机种不同设定
也不同，请根据机种进行设定。
ＤＳＷ 1 KE-2050/2050R/2055R KE-2060/2060R
DSW2 出货时全部 OFF
DSW3 请按照基板 Rev 管理表（40003122）进行设定。本 DSW 与基板的功能 Rev、图案 Rev 一致。下列
是 Rev、图案 Rev 为 01 时的设定例
DSW4
仅３设定为 ON
DSW1
DSW2
DSW3
DSW4
VR2 VR3 VR4 VR5 VR7
W1跨接短接
VR1
1
2
3
4
O
N
5
6
7
8
1
2
3
4
O
N
5
6
7
8
14-49
REV1.00
维修调整要领书
１４-８-２-１-２．贴装头真空等级的调整
＜调整程序＞
１）VR ７（A/D 编码器的基准电压）的调整
① 用电压计测定 TP １４的电压，转动 VR7，把电压值调整为１．２５±０．０１ V。调整 VR1∼VR5、VR7 的
电压。
２）VR1∼VR5（真空输入电压）的调整
① 把 503 吸嘴安装到调整的轴上，打开(ON)真空。
② 用电压计测定外部输入检查端子的电压 Vvac，并记录。
③ 用电压计测定 A/D 输入检查端子的电压，转动真空输入电压调整旋钮，把电压值调整为（Vvac／２）
±０．０１ V。
各轴和检查端子以及旋钮的关系如下。
轴 １ ２ ３ ４ ５
真空输入电压旋钮 VR1 VR2 VR3 VR4 VR5
外部输入检查端子 TP3 TP5 TP7 TP9 TP11
ＡＤ输入检查端子 TP2 TP4 TP6 TP8 TP10

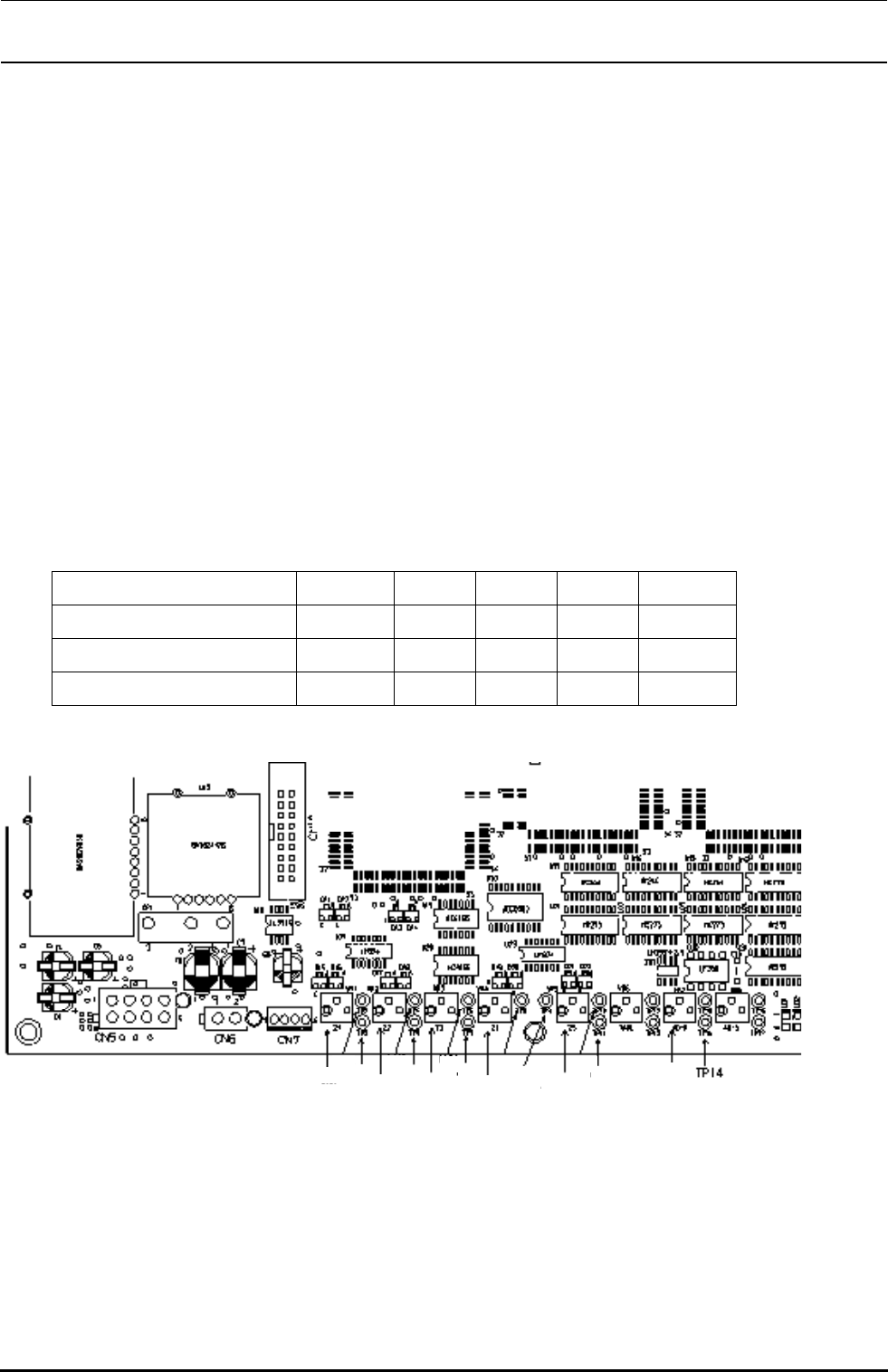

贴装头主电路基板
ＶＲ
ＴＰ
ＴＰ１１
ＶＲ
ＶＲ１
ＴＰ
ＴＰ
ＶＲ
ＴＰ
ＴＰ
ＶＲ
ＴＰ
ＴＰ
ＶＲ
ＴＰ
ＴＰ
９
注１、确认了 DC 电源输出电压的调整后进行。
注２、确认有关电压调整的传感器是否正确地连接。
・规格值
ＤＡＣ输入电压：压力传感器输出电压×（１／２）±０．０１Ｖ
ＤＡＣ基准电压：１．２５±0.01V
