REV1.00
维修调整要领书
14-4-5．母线联桥接口 （40003313）
【功能】
母线联桥基板连接 Compact PCI(以下简称 CPCI)母线和 VME 母线，从ＣＰＣＩ向ＶＭＥ通讯的基板。详细
内容请参照动作说明书。
【设定开关的设定】
把基板安装到控制装置时，请按照下列所示设定设定开关。
1234567812341234
ON
↑
ON
↑
ON
↑
DS1 DS2 DS3
【LED 的意义】
SCON：VMEbus 的控制器被设定后亮灯。通常，打开电源时一直亮灯。
【更换后的调整项目】
没有特别需要调整的项目。
14-18
REV1.00
维修调整要领书
14-4-6．MCM（Multi nozzle Control Module）基板 （MNLA：E9609729000 或 FMLA：E9610729000）
【功能】
零件定心用传感器（ＭＮＬＡ或ＦＭＬＡ）的控制。
MCM 基板有 MNLA 用的 4 轴用（E9609729000）和 FMLA 用的 1 轴用（E9610729000）。FMLA 可以用 MNLA
用的来代替使用。详细请参照动作说明书。
【跳拨开关类的设定】
ＭＣＭ基板①（Ｌ用）
ＭＣＭ基板②（Ｒ用）
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
① 选购品 → 让维修人员变更用户等级。
② 维修 → 请选择 MS 参数设定。
③ 其它 → 版本升级 → 请选择 MCM/MCMR。
14-19
REV1.00
维修调整要领书
14-4-7．SAFETY 基板
【功能】
①检测紧急停止开关、限制传感器、X＿STOP 传感器、区域传感器，切断伺服电源。
②检测护罩打开开关。
③检测伺服驱动器、电磁标尺的报警。
④和 CARRY 中转基板的 I/F 电路接通，检测基板传送的传感器、电磁阀、ATC 传感器、电磁阀的信号。
⑤安装 SMEMA I／F 的电路。
⑥安装保存 M／S 参数的 Flash ROM。
【跨接开关类的设定】
跨接的设定各机种不同，包括 CE 机有 4 类。设置基板时请进行确认作业。
●W15 的 13-14 销之间的跨接：与护罩打开无关经常通过检测关闭伺服
●W15 的 14-15 销之间的跨接：护罩打开时区域传感器无效，护罩关闭时关闭伺服
●W17 的 1-2 销之间的跨接：不将安全电路的电力监视器信号状态通知 XMP 基板（ST・JE・CH 规格）
●W17 的 2-3 销之间的跨接：将安全电路的电力监视器信号状态通知 XMP 基板（EN 规格）

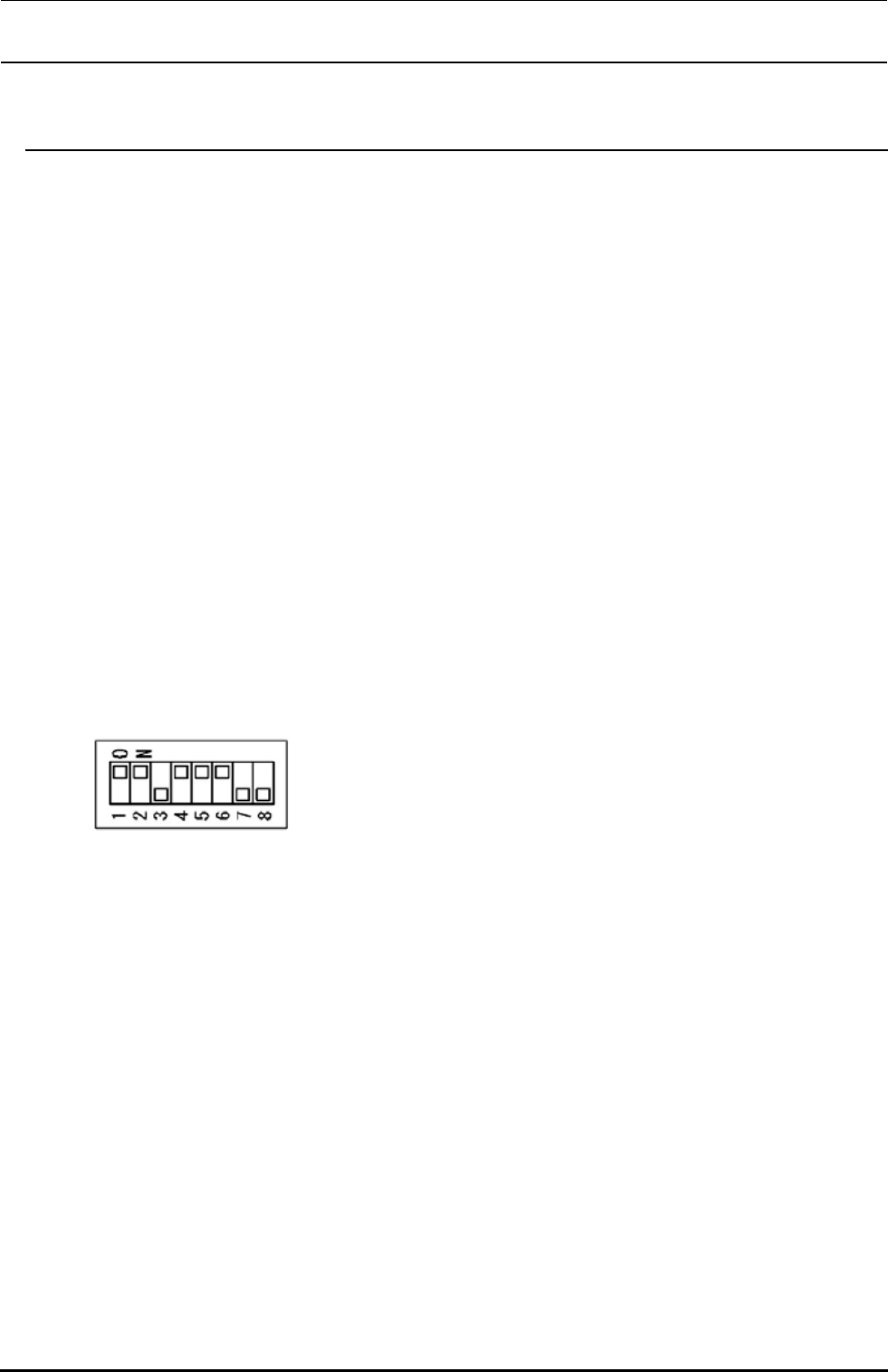

SW 1 设定基板的功能 Rev 和图案 Rev
。设定时请参照「ＲＥＶ管理表（40003121）」。
下面是图案 Rev ２、功能 Rev ３的设定。
14-20
