Rev.1.00 维修调整要领书 15-5 15-4． Ｂ／Ｕ 销检测传感器 15-4-1． Ｂ／Ｕ 销检测传感器的安装 货号 品名 ① 40001100 SENSOR BRACKET A(AWC) ② SL6031092TN SCREW ③ 40002237 ＢＵ ＰＩＮ ＳＥＮＳ ＡＳＭ ④ 40002239 ＢＵ ＰＩＮ ＲＥＣＥＩＶＥ ＳＥＮＳ ＡＳＭ ⑤ SL6031092TN SCREW ⑥ HX003140000 SPIL…
Rev.1.00
维修调整要领书
15-4
15-3．原点ＳＷ．配件的安装
前面基准 ※〔 〕内是Ｌ尺寸用零件。
※ ＡＷＣ ＯＰ配件安装后轨带宽度从最大←→最小移动，请确认不能与空气软管等相碰。
セムス cap
SL6030692TN × 2
E2156725000
AWC OPドグ
(M/L)
E2161725000
ドグ
()
E4801729000
AWCセンサブラケットB
E4805729000
AWCセンサブラケットＢ(E)
サポートプレートS
機械手前から見て
Rail plate RR
奥基準Ｍ、Ｌ
手前基準 Ｍ、Ｌ
センナ付属ねじ
40002120
自動幅調センサ組
レールスタンドRR
セムスcapt
SL6031092TN ×
機械後ろから見る
轨道支架RR
从机器后部看
螺丝组
前侧基准M,L
里侧基准M,L
支架率S
从机器前侧看
螺丝组
传感器附属螺丝
自动宽度调整传感器组
AWC OP配 件
AWC传感器支架B
AWC传感器支架B(E)
图１５－３－１
Rev.1.00
维修调整要领书
15-5
15-4．Ｂ／Ｕ销检测传感器
15-4-1．Ｂ／Ｕ销检测传感器的安装
货号 品名
① 40001100 SENSOR BRACKET A(AWC)
② SL6031092TN SCREW
③ 40002237 ＢＵ ＰＩＮ ＳＥＮＳ ＡＳＭ
④ 40002239 ＢＵ ＰＩＮ ＲＥＣＥＩＶＥ ＳＥＮＳ ＡＳＭ
⑤ SL6031092TN SCREW
⑥ HX003140000 SPILAL_TUBE
⑦ EA9500B0100 CABLE CLAMP
②
①
②
①
⑤
⑤
④
③
⑥
⑥
Ｃ
Ｄ
ＡＢ
Rev.1.00
维修调整要领书
15-6
＜程序＞
１）把① 感器支架
传
Ａ用②固定螺丝固定到可动侧轨道的左右位置。
２）用⑤固定螺丝，把③ＢＵ 感器投光
销检测传
，④ＢＵ 感器受光
销检测传
固定到① 感器 助支架Ａ的「コ」
传辅
字形之
间
。打开电源后调整传感器，让两个传感器光轴一致。
ＢＵ 感器安装到
销检测传
可动侧的轨道上。

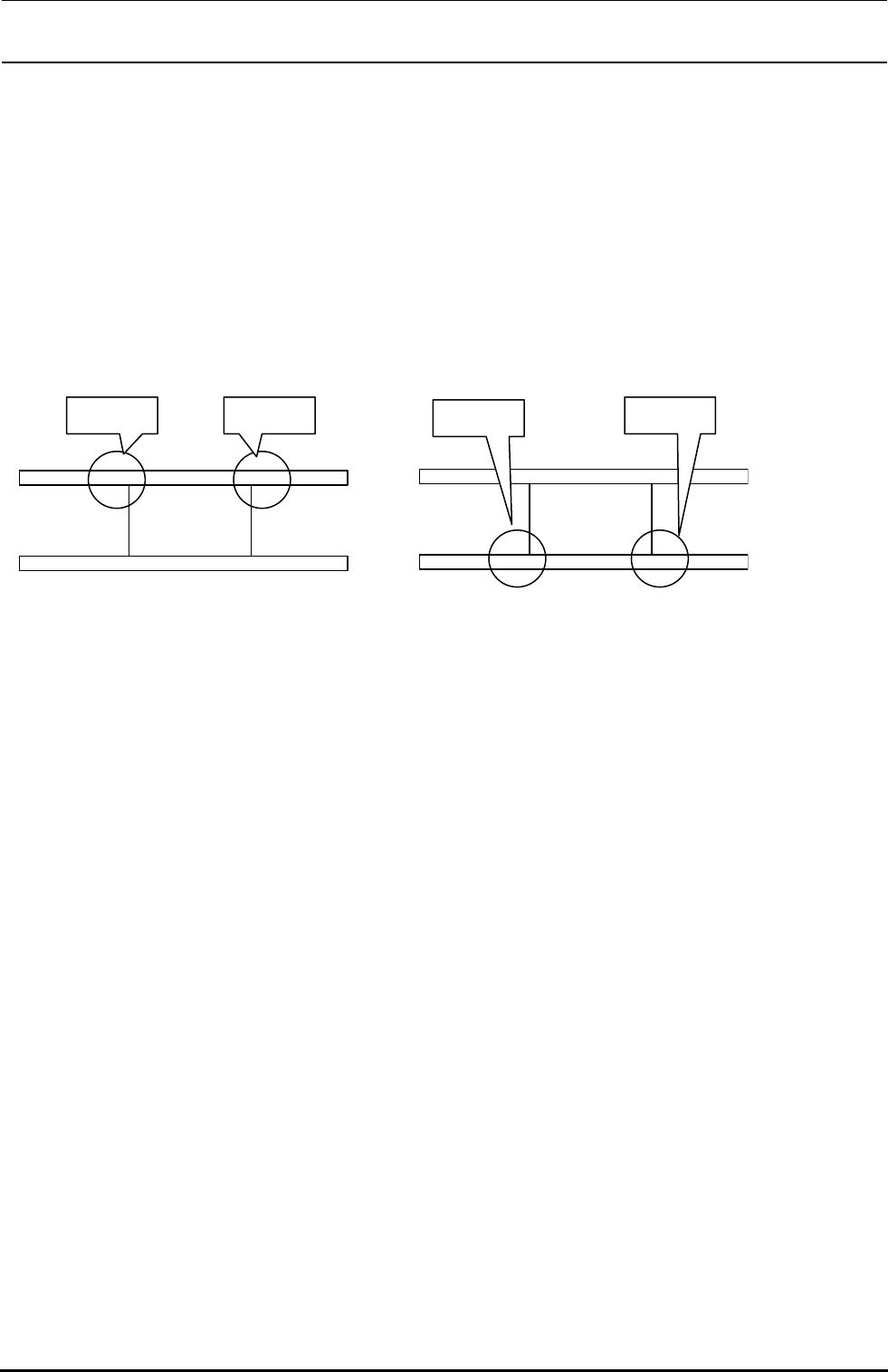

前侧基准和里侧基准的机器，从正面看安装位置不同。
Ｍ、Ｌ
Ｍ、Ｌ
投光受光
投光
受光
手前基準 奥基準
图１５－４－１－２
