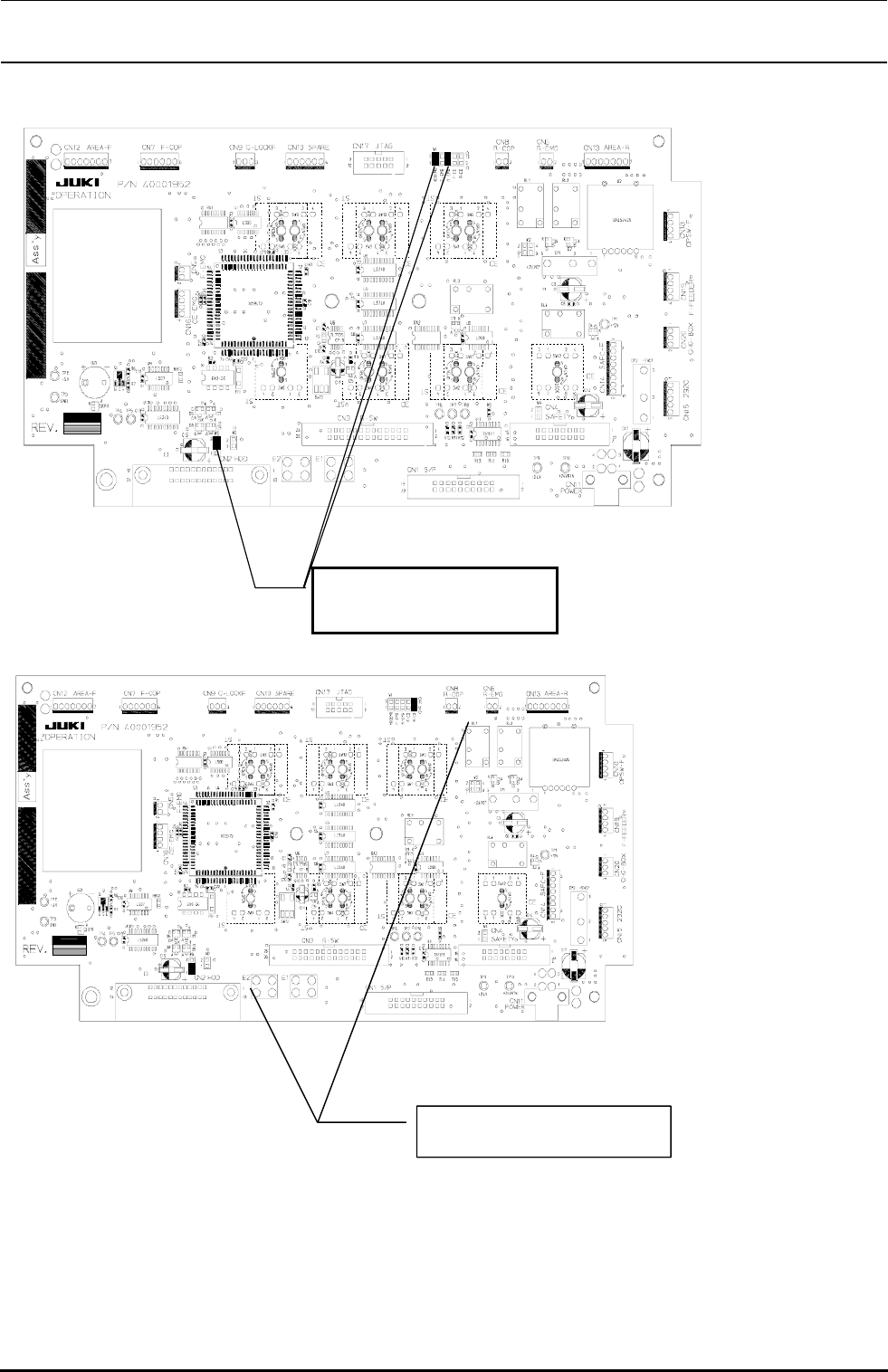

确认此插座安装着，其它没有安装
图１４−９−２−２
确认此插座安装着，其它没有安装
图１４−９−２−3
14-52
REV1.00
维修调整要领书
14-9-3．操作ＳＷ电路基板开关的安装
操作ＳＷ电路基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
１４−９−３−１ KE-2050/2060
1) 构成

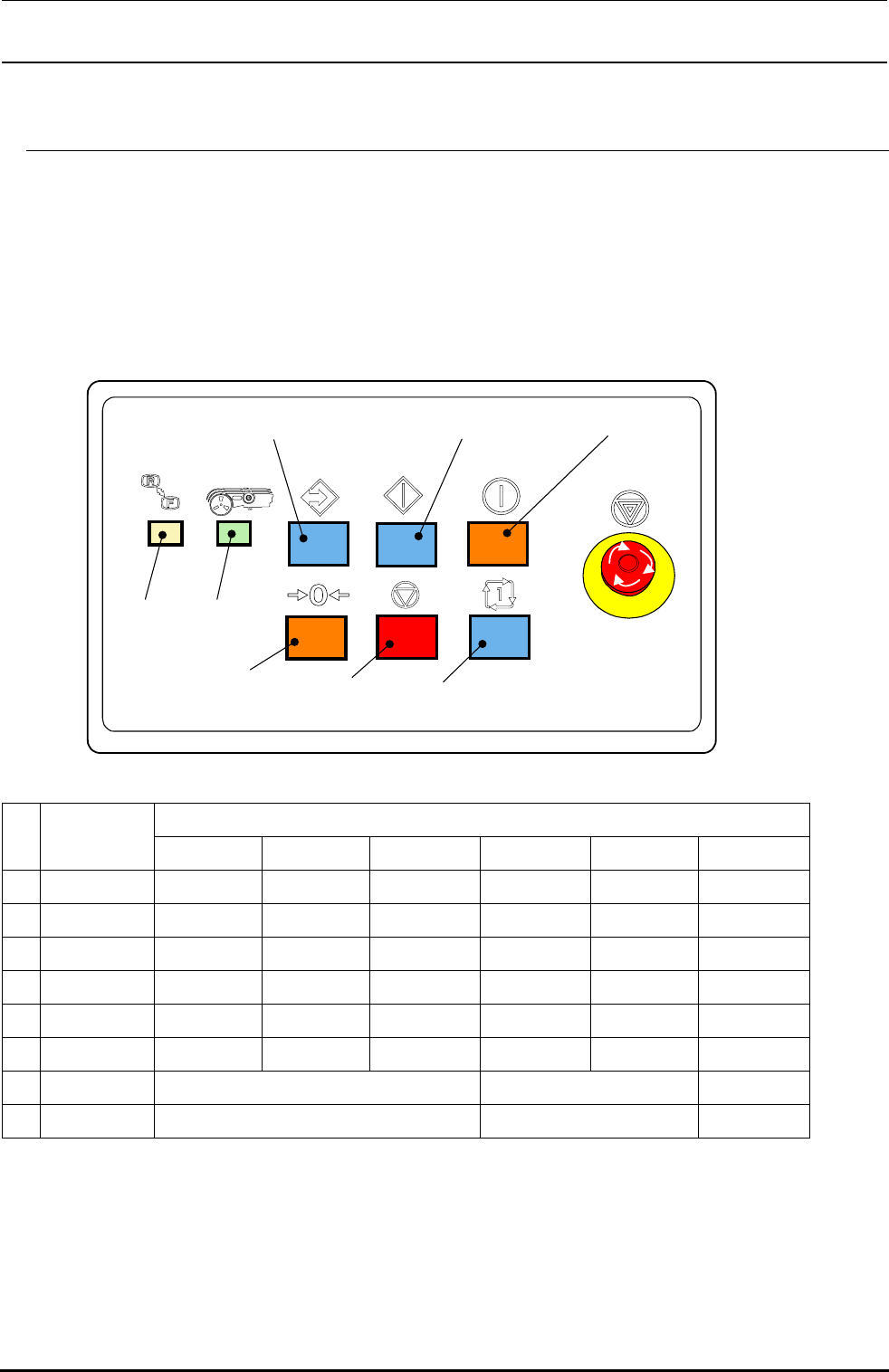

（１）ＳＴ、ＪＥ、ＣＨ 前部
⑧
⑦
①
③
⑤
②
④
⑥
开关构成部件
No 开关名称
元件 开关调节器 ＬＥＤ 平镜头 监视窗 防止转动垫圈
①
在线 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
②
原点 HA005340010 HA005340020 HA005340060 HA00534005A HA005340030 -
③
起动 HA005340010 HA005340020 - HA005340050 HA005340030 -
④
停止 HA005340010 HA005340020 - HA00534005C HA005340030 -
⑤
伺服器 HA005340010 HA005340020 HA005340060 HA00534005A HA005340040 -
⑥
循环 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
⑦
供料器 40002252 HA00537001A HA005370020
⑧
键盘变换 40002251 HA005370010 HA005370020
14-53
REV1.00
维修调整要领书
（２）ＳＴ、ＪＥ、ＣＨ 后部
⑥
⑤
①
③
②
④
开关构成部件
No
开关名称
元件 开关调节器 ＬＥＤ 平镜头 监视窗 防止转动垫圈
①
起动 HA005340010 HA005340020 - HA005340050 HA005340030 -
②
停止 HA005340010 HA005340020 - HA00534005C HA005340030 -
③
伺服器 HA005340010 HA005340020 HA005340060 HA00534005A HA005340040 -
④
循环 HA005340010 HA005340020 HA00534006A HA005340050 HA005340030 -
⑤
供料器 40002252 HA00537001A HA005370020
⑥
键盘变换 40002251 HA005370010 HA005370020
