Rev1.00
维修调整要领书
＜调整顺序＞
① 用由尼塔制的张力计，在下图的箭头部分进行测定，确认规格。
调整Ｘ马达皮带时，转动皮带轮，在几处（至少 5 处以上）测定张力，确认平均值在规格内。
・张力计的输入值
皮带单位质量 皮带宽度 皮带跨度
皮带种类 机种
(g/m・mm) (mm) (mm)
同步皮带ＸM 全机种 2.5 20 119
同步皮带ＸＢ 全机种 3.8 60 1157
・测定位置
X 马达皮带
Y
皮带
Y 皮带
X 皮带
X
轴
Y
轴
后侧 后侧
前侧
前侧
Ｙ马达支架
・规格值
1. 出货时
Ｘ皮带(同步皮带ＸＢ)∶１０００±５０Ｎ
Ｘ马达皮带(同步皮带ＸM)∶１７５±２０Ｎ
2 .在市场调整时
Ｘ皮带（同步皮带ＸＢ）：６５０Ｎ以上
Ｘ马达皮带（同步皮带Ｘ M）：１００Ｎ以上
１−5
Rev1.00
维修调整要领书

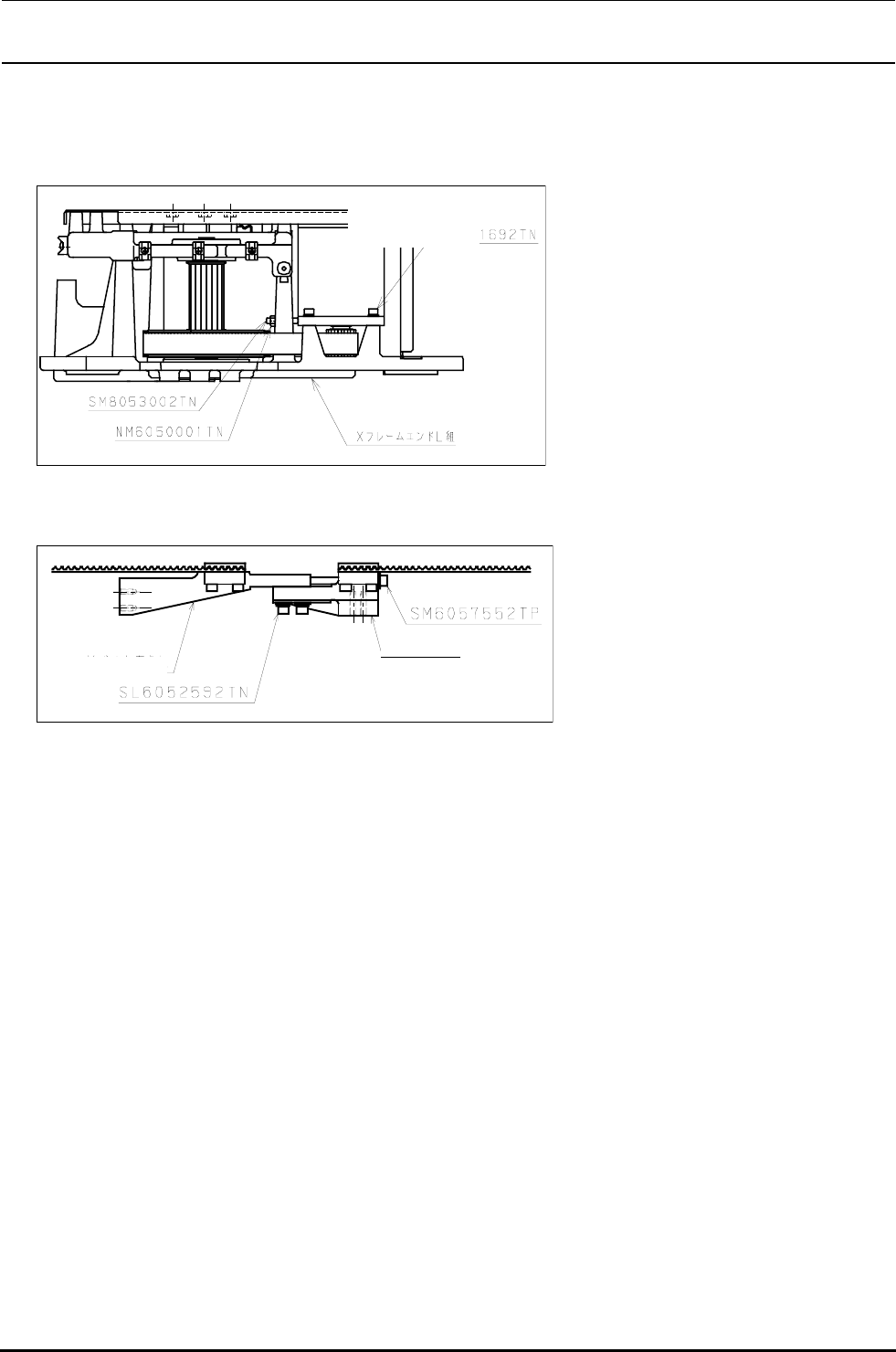

② 调整方法
・同步皮带ＸM
①拧松固定Ｘ马达的ＳＬ６０５１６９２Ｔ
Ｎ。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３
００２ＴＮ调整张力。
③拧紧ＳＬ６０５１６９２ＴＮ。（拧紧转矩：
１５Ｎ・ｍ）
④固定ＮＭ６０５０００１ＴＮ。
X 机架端 L 组件
・同步皮带ＸＢ
①拧松固定Ｘ皮带支架Ｌ和Ｘ皮带支架Ｒ
的ＳＬ６０５２５９２ＴＮ。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。（紧紧转矩：
８．５Ｎ・ｍ）
X皮带支架R
X 皮带支架 L
１−6
Rev1.00
维修调整要领书

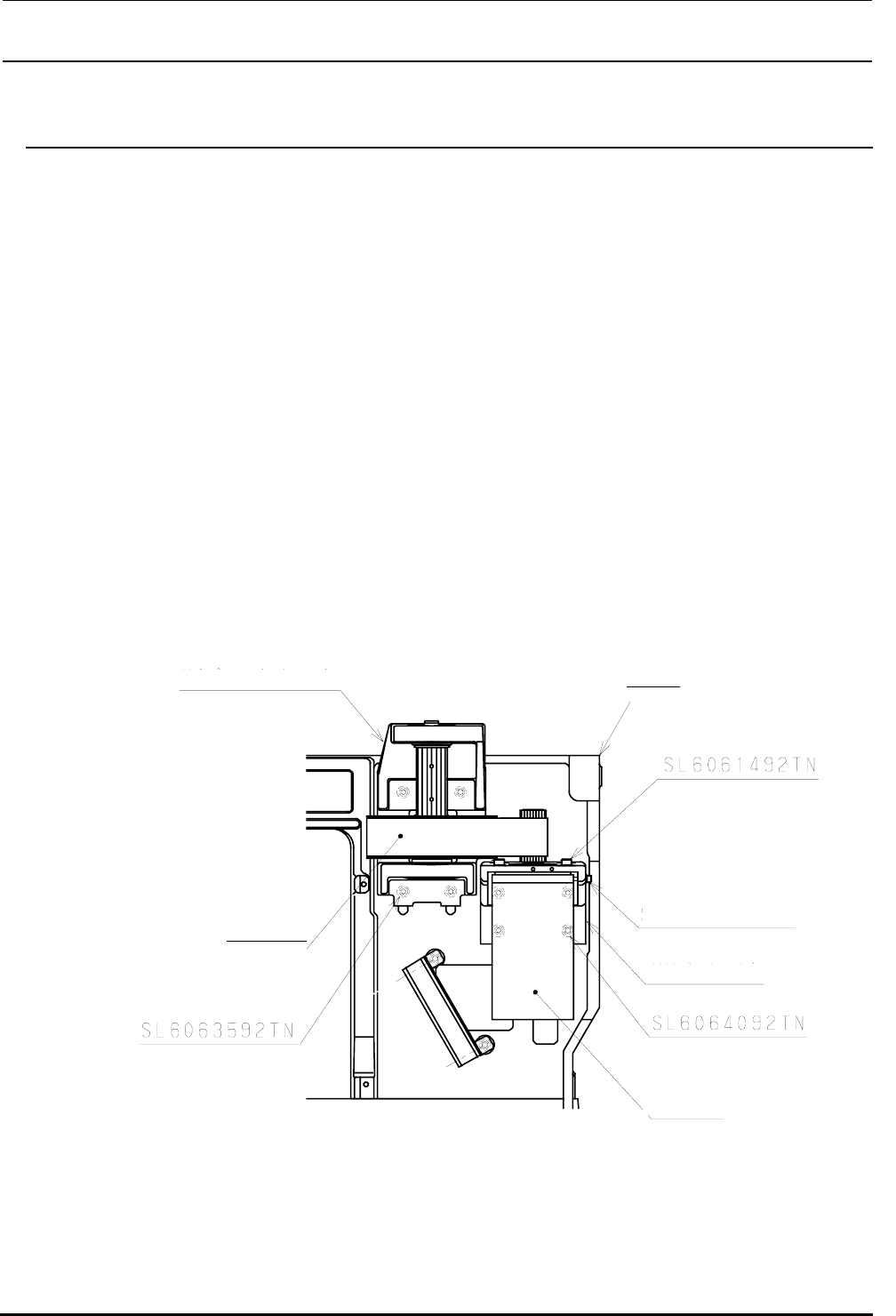

1-1-3．同步皮带 YM
１） 卸下皮带护罩
２） 卸下同步皮带ＹＢ。（参照１−１−４。）
３） 拧松固定Ｙ马达组件的ＳＬ６０６１４９２ＴＮ。
４）松开ＳＭ６０４１２０２ＴＮ，拧松同步皮带 YM 的张力。
５）拧松ＳＬ６０６４０９２ＴＮ，卸下ＹＭ支架组件。
６）拧松ＳＬ６０６３５９２ＴＮ，更换ＹＡ皮带轮支架组件。
（不能只更换同步皮带 YM。必须更换ＹＡ皮带轮组件。）
７）按照相反的顺序组装。进行同步皮带 YM 和ＹＢ的张力调整。（调整顺序参照１−８页）
图１−１−３−１
SM6041202TN
YM 支架组件
Y
轴机架
Y
马达组件
(从后侧)
同步皮带YM
(从后侧)
YA 皮带轮支架组件 L
１−7
