13-5-5-4 版本升级
主机的版本升级，请按照 13-5-5-1 章和 13-5-5-2 章实施。
※版本升级安装后，请一定实施MS参数的版本升级（图像CPU基板、基本供料器基板、IO控制基
板、激光基板。
13-5-6．Windows NT Product ID 的变更
请按照以下的程序变更 Windows NT Product ID。
※不进行此处理、使用 KE2000 系列的客户将违反著作权，因此必须实行。
1)右点击「起动」按键，选择浏览器。
2) 从浏览器画面选择 C:\JUKI\TOOLS 文件夹
选择(双点击)ProductID.exe。
13-42
Rev1.00
维修调整要领书

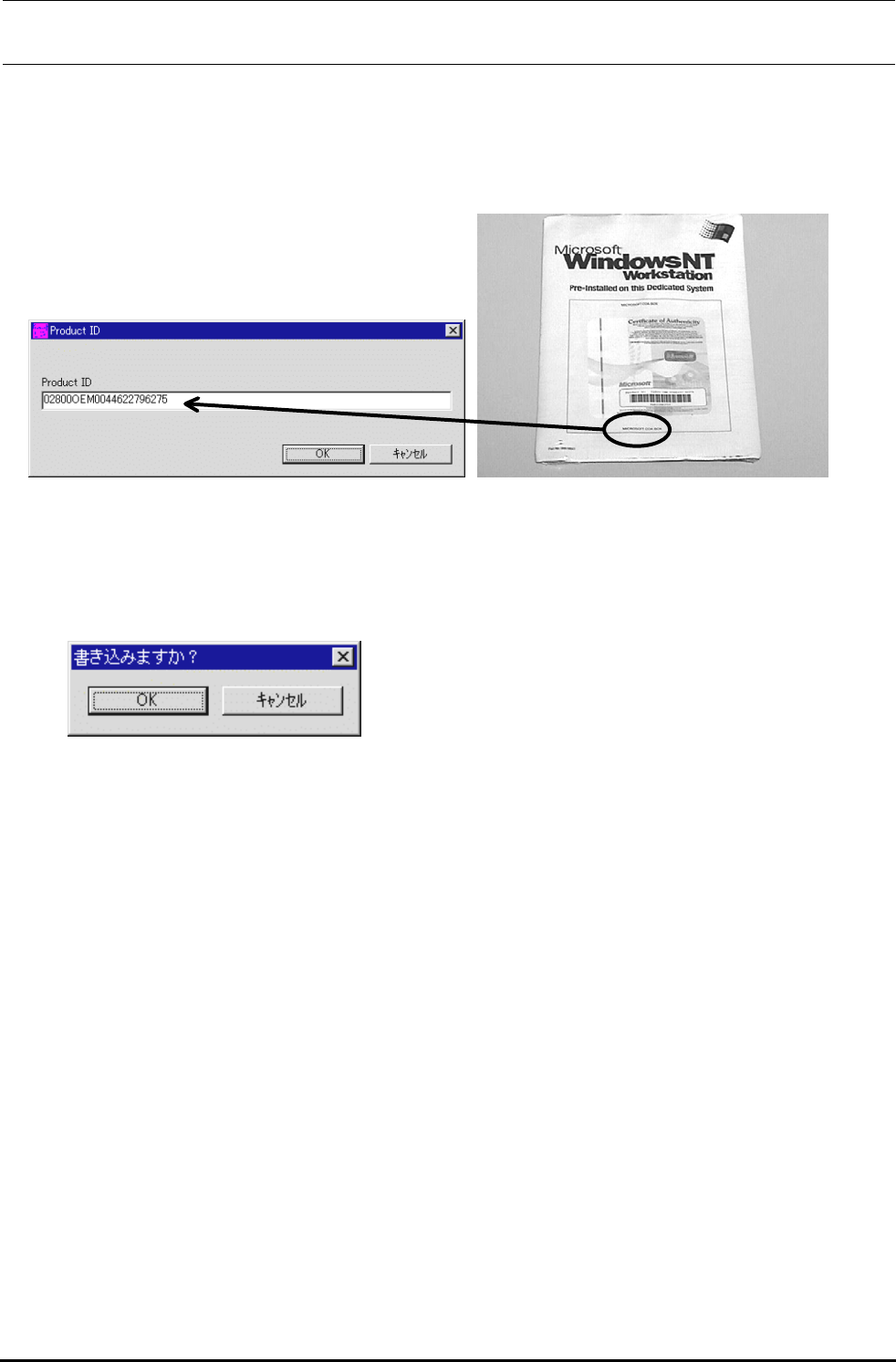

3)变成 ProductID 的输入画面，从装置附属的 Certificate of Authenticity 把 ProductID 抽掉（−）进行输
入。
※Certificate of Authenticity（Windows NT 的 Product ID 有记载）在上图的纸或主机右侧非保险丝断
路器周围有记载。
4)按「OK」之后，下面的写入确认画面被显示。请选择「OK」。
※ 其它的驱动器
在设定其它的打印机或网络时，需要 Windows NT 的 CD-ROM，请把 CD-ROM 的内容拷贝到
文件夹中进行使用。
C:\WinNT\Options\Cab\I386
13-43
REV1.00
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
14 电气部
14-1．电气部的布局
图１４−１−１为正面图，图１４−１−２为背面图。
14-1-1．各部的名称
2
1.图像用监视器 2.信号灯
3.ＬＣＤ监视器 4.HOD
5.操作盘
〔前：LCD 监视器、操作基板〕
〔后：操作ＳＷ基板〕
6.键盘 7.跟踪球
8.电源开关 9 CD-ROM
10.FDD 11.HDD
12.控制器
〔CPU 接口、XMP 基板、跨接口、
MCM(4 轴)、MCM(１轴)、SAFETY 基板、
Base Feeder 基板、I/O 控制基板、
LIGHT CTRL 基板、IP-X3 基板、c-PCI Board、
ＶＭＥ Back Board 基板、CTRL PWR 基板
・选购品：验证基板、RS-232C 扩展基板〕
断路器
13.电磁标尺内插器
14.XY 轴 AC 支持驱动器
15.分配器
16.Zθ轴 AC 支持驱动器
17.5 相步进驱动器（后备马达）
18.OCC 摄像机、垂直照明基板组 （左、右）、
角度照明基板 （左、右）
19.贴装头装置〔贴装头主基板组、
贴装头传感器基板组、ＯＣＣ中转基板组〕
选购品：HMS、坏标记阅读器
20.AC 电源输入装置
21.断路器 22.ＤＣ变压器
23.UPS（无停电电源） 24.电源装置
25.5 相步进驱动器（自动宽度调整马达）
26.XY 变换器
3
4
5
7
11
10
16 14 13 12
图 14-1-1 主体正面图
图 14-1-2 主体背面图
