14-7-2．ＣＡＲＲＹ中转基板的调整
传送装置使用的ＣＡＲＲＹ中转基板跨接 DIP-SW 交货时已经设定，安装基板组件时请进行确认。
各跨接开关 DIP−SW 的设定如下。
W3 W4 W5 W6 W7
W9
2
1
SW5 SW4 SW3 SW2 SW1
10
9

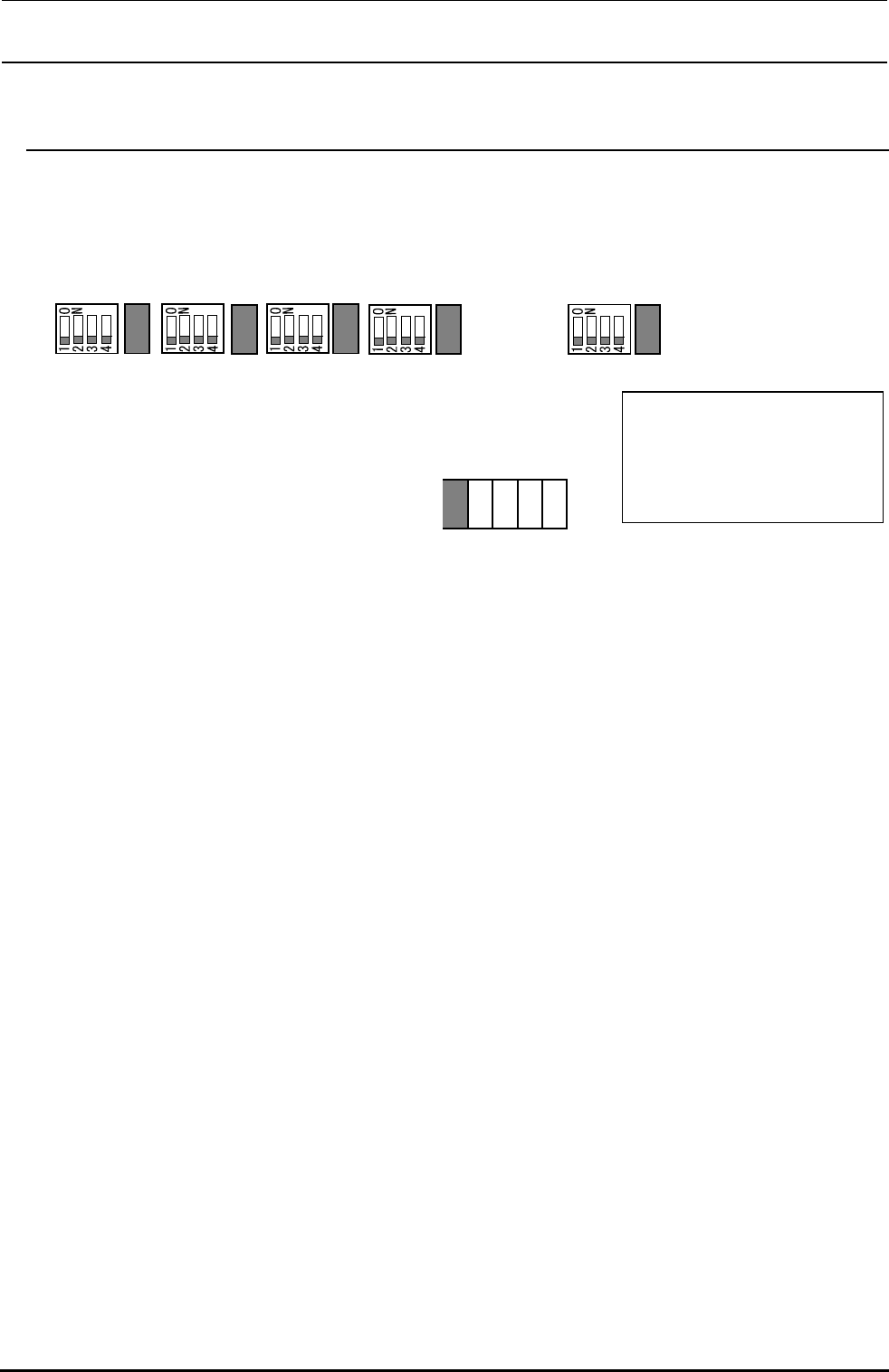

图中涂抹的部分是设定开关
时开关的设定方向。
贴装头时为跨接部分。
ＳＷ１：IN 在硬件设定传感器的传送延迟时间时调整开关。
１：ON 延迟时间为 10msec。
２：ON 延迟时间为 20msec。
３：ON 延迟时间为 40msec。
４：ON 延迟时间为 80msec。
W1：IN 传感器延迟时间硬件控制的 ON/OFF 变换。开放：ON/短接：OFF
ＳＷ 2：WAIT 在硬件设定传感器的传送延迟时间的调整开关。
开关设定与 SW1 相同。
W2：WAIT 传感器延迟时间硬件控制的 ON/OFF 变换。开放：ON/短接：OFF
ＳＷ 3：OUT 在硬件设定传感器的传送延迟时间的调整开关。
开关设定与 SW1 相同。
W3：OUT 传感器延迟时间硬件控制的 ON/OFF 变换。开放：ON/短接：OFF
ＳＷ 4：STOP(L) 在硬件设定传感器的传送延迟时间的调整开关。
开关设定与 SW1 相同。
W4：STOP(L) 传感器延迟时间硬件控制的 ON/OFF 变换。开放：ON/短接：OFF
ＳＷ 5：C.OUT(L) 在硬件设定传感器的传送延迟时间的调整开关。
开关设定与 SW1 相同。
W5：C.OUT(L) 传感器延迟时间硬件控制的 ON/OFF 变换。
开放：ON/
短接：OFF
14-43
REV1.00
维修调整要领书
ＳＷ 6：STOP(R) 在硬件设定传感器的传送延迟时间的调整开关。
开关设定与 SW1 相同。
W6：STOP(R) 传感器延迟时间硬件控制的 ON/OFF 变换。开放：ON/短接：OFF
ＳＷ 7：C.OUT（R）在硬件设定传感器的传送延迟时间的调整开关。
开关设定与 SW1 相同。
W7：C.OUT(R) 传感器延迟时间硬件控制的 ON/OFF 变换。开放：ON/短接：OFF
W8：OUT 马达（传送方向不同使用的插头也变化）用制动时间的设定。
短接越小号的销制动时间就越短，短接越大号的销制动时间就越长。
W9：STOP(L)变换把传感器的电源设定为常时 ON（短接 1、2）或需要时 ON（短接 2、3）。
W10：C.OUT(L)变换把传感器的电源设定为常时 ON（短接 1、2）或需要时 ON（短接 2、3）。
W11：STOP(L)变换把传感器的电源设定为常时 ON（短接 1、2）或需要时 ON（短接 2、3）。
W12：C.OUT(L)变换把传感器的电源设定为常时 ON（短接 1、2）或需要时 ON（短接 2、3）。
W13：１时钟的时间设定。
1-2：10msec、3-4：20msec、5-6：40msec、7-8：80msec、9-10：160msec （晚优先）
W14：IN 马达（传送方向不同使用的插头也变化）用制动时间的设定。
短接越小号的销制动时间就越短，短接越大号的销制动时间就越长。
W15：5V/24V 设定连接(短接)GND
或隔离（开放）。
14-44
REV1.00
维修调整要领书
14-7-3．步进驱动器的调整
传送装置的中心马达和后备马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
・中心马达（传送步进马达） ＨＭ００１３２００００ ５相步进驱动器
・后备马达（非ＥＮ规格时） ＨＸ００４２０００００ ５相步进驱动器
・后备马达（ＥＮ规格时） ＨＸ００５４５００００ ５相步进驱动器
１４-７-３-１．传送步进马达驱动电流的调整
＜调整程序＞
① 调整前，请确认『ＤＣ电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子的电压。
数字万用表的连接，『ＣＰ１』为＋，『ＣＰ２』为−。
③ 慢慢转动『ＲＵＮ』旋钮，让『ＣＰ１』∼『ＣＰ２』之间的电压为２．８Ｖ±０．０１Ｖ。。
④ 请把步进驱动器上的步进ＳＷ设定如下图所示。
ON
1 2
・规格值
１．ＯＮ
２．ＯＦＦ
驱动电流：１．４Ａ±０．００５Ａ／相
（ ＣＰ１−ＣＰ２之间的电压为２．８Ｖ±０．０１Ｖ）
图 14-7-3-1-1 设定开关的设定
