Rev1.00
维修调整要领书
② 调整方法
・同步皮带ＸM
①拧松固定Ｘ马达的ＳＬ６０５１６９２Ｔ
Ｎ。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３
００２ＴＮ调整张力。
③拧紧ＳＬ６０５１６９２ＴＮ。（拧紧转矩：
１５Ｎ・ｍ）
④固定ＮＭ６０５０００１ＴＮ。
X 机架端 L 组件
・同步皮带ＸＢ
①拧松固定Ｘ皮带支架Ｌ和Ｘ皮带支架Ｒ
的ＳＬ６０５２５９２ＴＮ。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。（紧紧转矩：
８．５Ｎ・ｍ）
X皮带支架R
X 皮带支架 L
１−6
Rev1.00
维修调整要领书
1-1-3．同步皮带 YM
１） 卸下皮带护罩
２） 卸下同步皮带ＹＢ。（参照１−１−４。）
３） 拧松固定Ｙ马达组件的ＳＬ６０６１４９２ＴＮ。
４）松开ＳＭ６０４１２０２ＴＮ，拧松同步皮带 YM 的张力。
５）拧松ＳＬ６０６４０９２ＴＮ，卸下ＹＭ支架组件。
６）拧松ＳＬ６０６３５９２ＴＮ，更换ＹＡ皮带轮支架组件。
（不能只更换同步皮带 YM。必须更换ＹＡ皮带轮组件。）
７）按照相反的顺序组装。进行同步皮带 YM 和ＹＢ的张力调整。（调整顺序参照１−８页）
图１−１−３−１
SM6041202TN
YM 支架组件
Y
轴机架
Y
马达组件
(从后侧)
同步皮带YM
(从后侧)
YA 皮带轮支架组件 L
１−7
Rev1.00
维修调整要领书

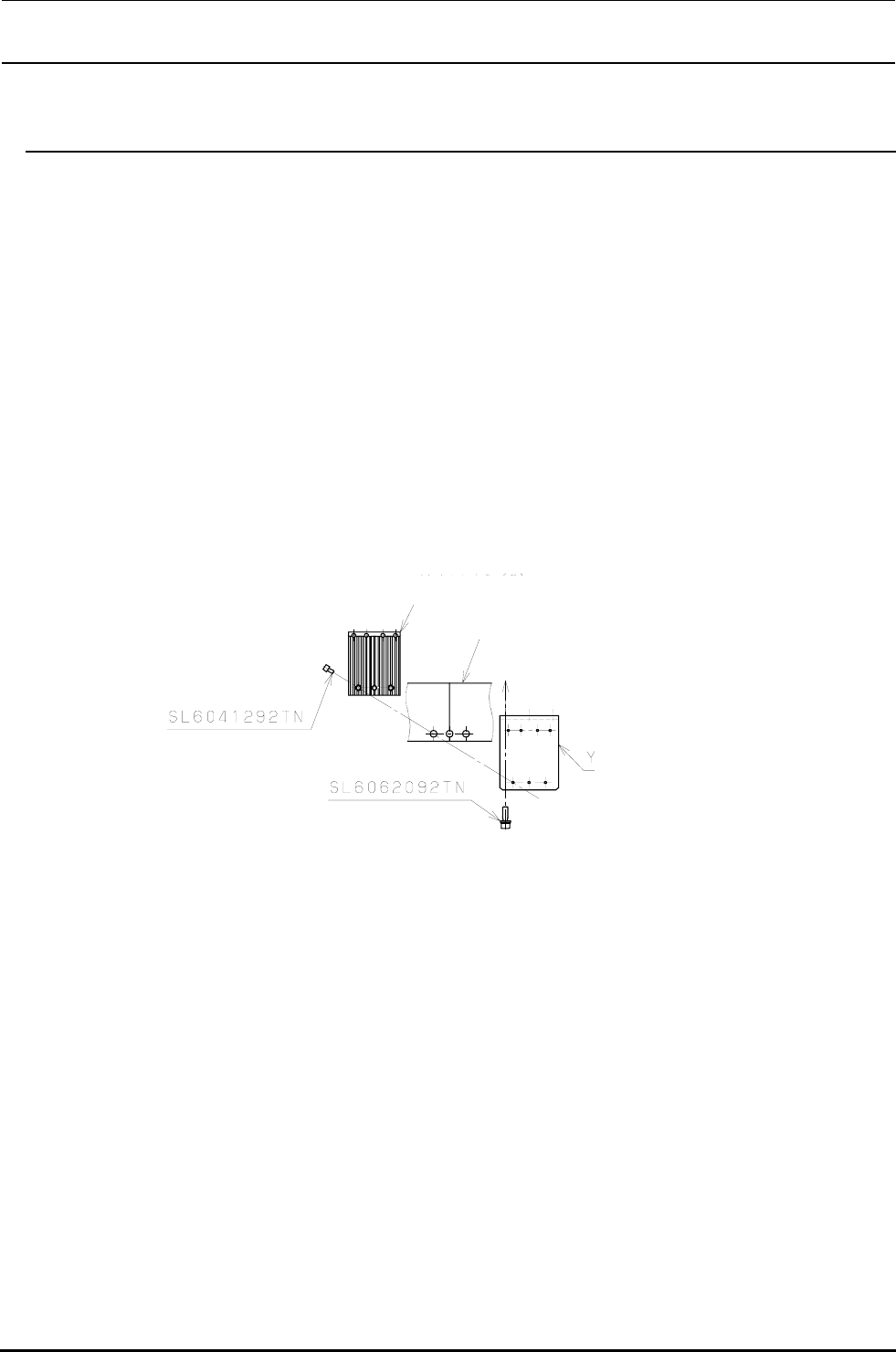

1-1-4．同步皮带ＹＢ
为了提高作业效率，请卸下侧面护罩。卸下侧面护罩的安装螺丝，从后侧拉出来。
１） 卸下把Ｙ皮带支架（１）固定在Ｘ机架端的ＳＬ６０６２０９２ＴＮ。
２） 拧松固定ＹＢ皮带轮支架组件的ＳＬ６０６２５９２ＴＮ。
３） 拧松ＳＭ６０８４００２ＴＮ，卸下ＹＢ皮带轮支架组件。
４） 卸下夹同步皮带ＹＢ的ＳＬ６０４１２９２ＴＮ。更换同步皮带ＹＢ。
５） 按照相反的顺序组装。调整同步皮带ＹＢ的张力。（调整顺序参照１−８页）详细请参照ＱＡ表ＸＹ装置
（１）同步皮带ＹＢ项。
图１−１−４−１
同步皮带
YB
Y
皮带支架
(
2
)
通 X 机架端组件
Y
皮带支架
(
1
)
