Rev1.00
维修调整要领书
4-2．ＣＣＤ摄像机、镜头的更换
１） 4-1．OCC 配件的更换要领，从摄像机板上卸下摄像机配件。
２） 卸下固定 CCD 架、镜头架、镜头的带垫片六角孔螺栓，进行更换。
３） 安装时。请按照相反的顺序进行。但是，镜头架的间隙，请从Ａ∼Ｄ中选择出不给镜头施加负荷的配
件。
４） 更换后，请进行焦点调整、ＭＳ参数输入。（参照 4-7 更换后的再调整一览）
间隙 A∼D
带垫片六角孔螺栓
（×4）
六角孔螺栓
（
×4
）
带六角孔螺栓
（×4）
镜头架
带垫片六角孔螺栓
CCD 架
图 4-2-1 CCD 像机摄 /镜头
表 4-2-1 间隙一览
间隙Ａ ４０００１３１０ ｔ０．０５
间隙Ｂ ４０００１３１１ ｔ０．１
间隙Ｃ ４０００１３１２ ｔ０．３
间隙Ｄ ４０００１３１３ ｔ０．５
请从上述Ａ∼Ｄ中选择不给镜头增加负荷的配件。（间隙设计值：０．５ｍｍ）
4-2
Rev1.00
维修调整要领书

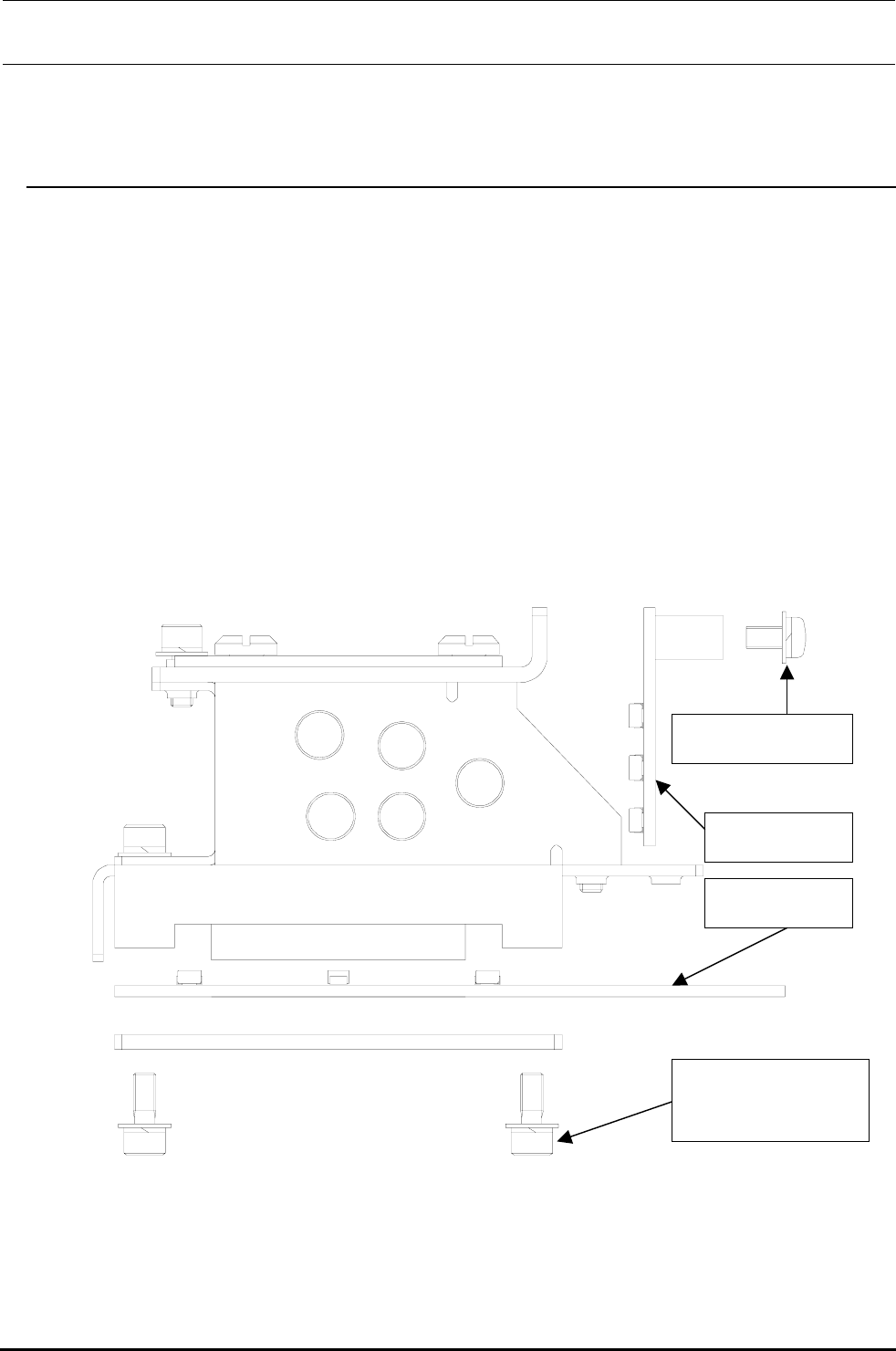

4-3．OCC 垂直／角度照明电路板组件的更换
1) 按照１．ＯＣＣ配件的更换要领，从头板卸下照明配件。
2) 卸下圆头螺丝①，更换 OCC 同轴照明电路板组件。
3) 卸下带垫片六角孔螺栓②，更换 OCC 角度照明电路板组件。
4) 安装时，请按照相反的顺序进行。
5) 更换后，请进行照明滤光器 U、OCC 灯光的调整。（参照更换后的重新调整一览）
图 4-3-1 OCC 垂直／角度照明电路版的更换
①圆螺丝（×2）
②带垫片六角孔螺栓
（×4）
同轴照明电路版
角度照明电路版
4-3
Rev1.00
维修调整要领书
4-4．滤光镜的更换
１）按照 OCC 更换配件的要领，从贴装头板卸下照明配件。
２）卸下带垫片六角孔螺栓、环、平头螺丝，再卸下照明滤光镜Ｕ支架、滤光镜、导板。
３） 卸下平螺丝，更换滤光镜。
４） 安装时，请按照相反的顺序安装。
５） 更换后，进行偏光滤光镜、ＯＣＣ照明的调整。（参照 4-7 更换后的重新调整一览）
图 4-4-1 滤光镜的更换
平头螺丝（×
2）平螺丝（×4）
带垫片六角孔螺栓（×1）
环（×1）
照明滤光镜
U
支架（×
1）
滤光镜（×1）
导板（×1）
4-4
