Rev.1.00
维修调整要领书
15-9

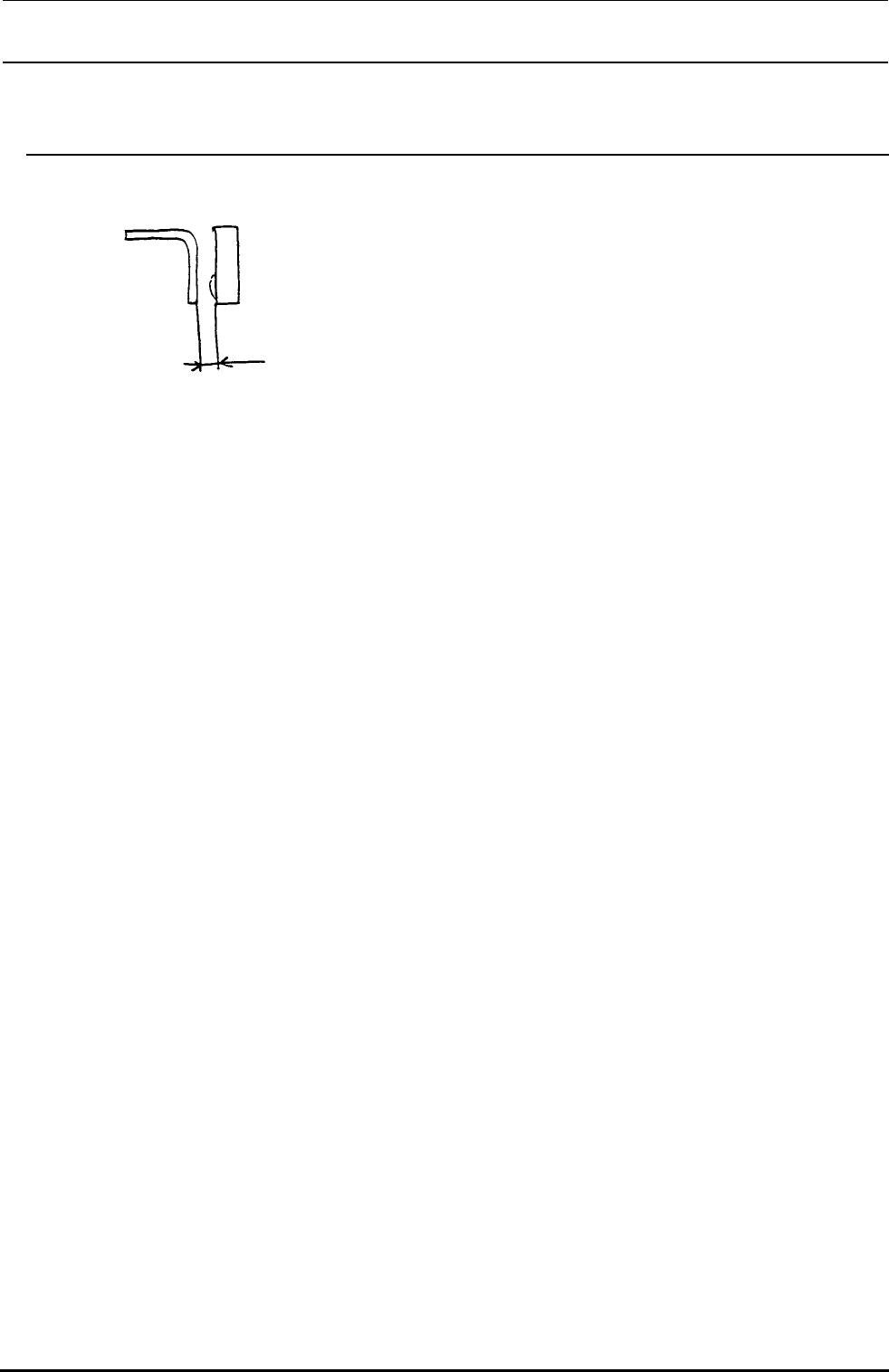

15-6．传感器调整
接近传感器：40002120 ＡＷＣ ＯＲＧ ＳＥＮＳ ＡＳＭ
1 mm
图１５－６－１
Rev.1.00
维修调整要领书
15-10

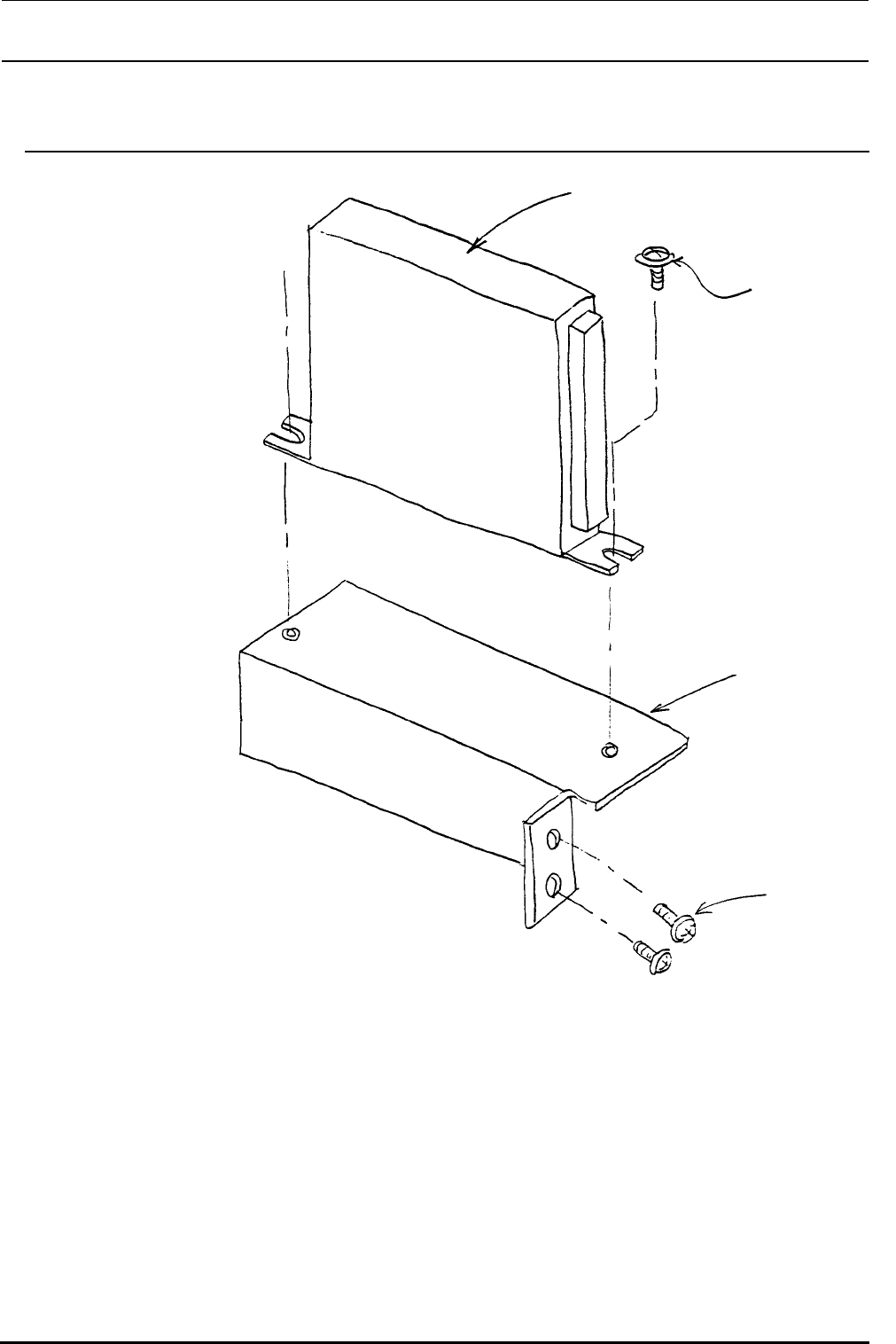

15-7．驱动器支架的安装
注) 安装位置在电源装置
的左侧面。(机器后侧)
E1616729000
AWCドライバブラケット
HX004200000 又は HX005450000
5相ステッピングモータドライバ
SL4041091SC
セムスねじ(
×
2)
SL4041091SC
セムスねじ (
×
2)
图１５－７－１
5 箱步进马达驱动器
或
组螺丝
组螺丝
A
WC 驱动器架
Rev.1.00
维修调整要领书
15-11

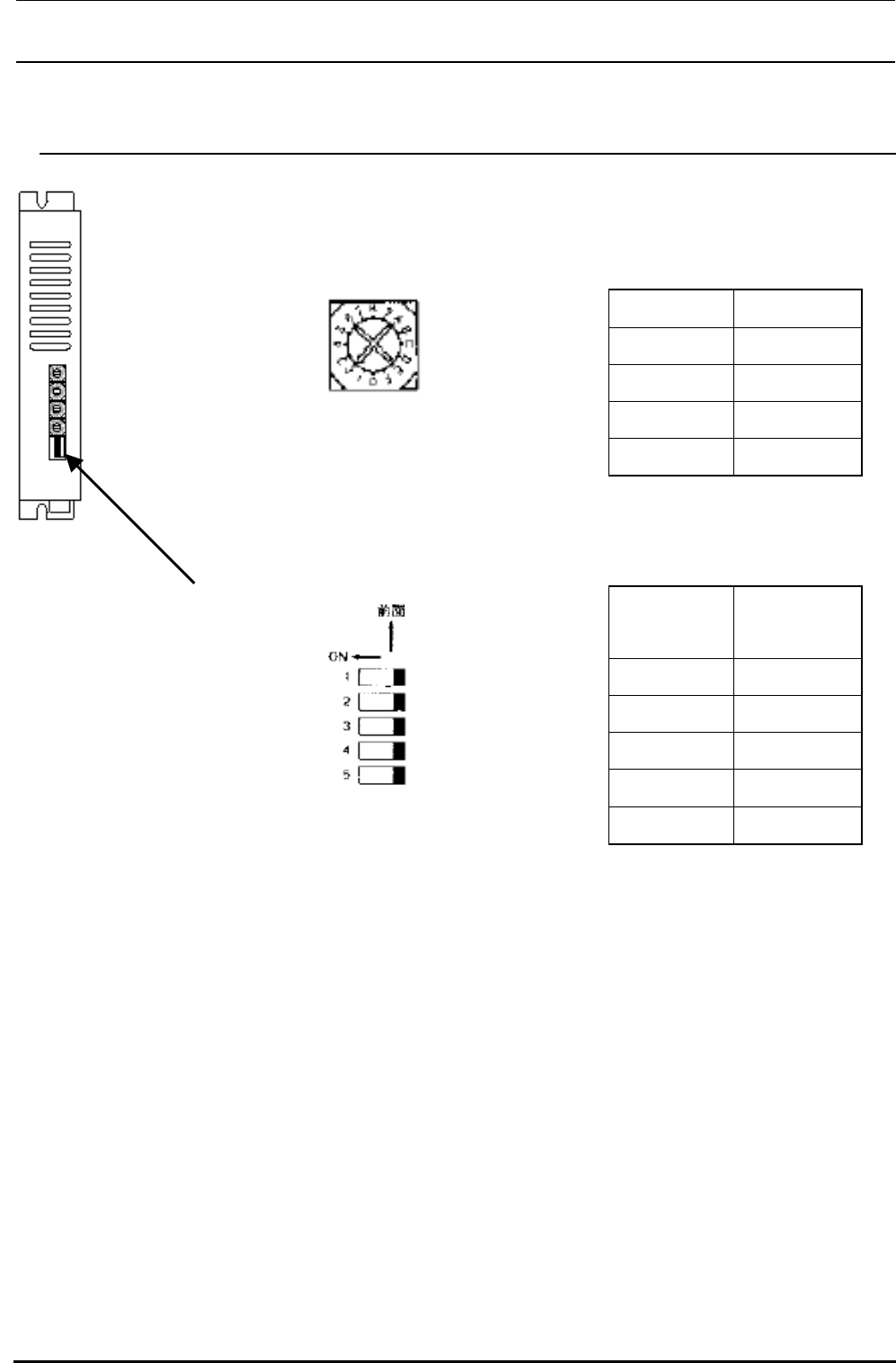

15-8．驱动器的设定
１．旋转ＳＷ的设定
把设定用旋转ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
把旋转部箭头 Ｍ２ 0
转动到设定值 Ｍ１ 0
２．设定ＳＷ的设定
把设定用设定ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
２／１ＣＫ ＯＦＦ
Ｃ．Ｄ ＯＦＦ
Ｌ／ＨＶ ＯＮ
ＯＰ ＯＦＦ
ＯＰ
Ｌ／ＨＶ
Ｃ．Ｄ
２／１ＣＫ
ＴＥＳＴ
