Serviceanleitung SIPLACE TX-Serie 06/2017 1 Einleitung 1.1 Sicherheitshinweise 11 Energiezustand der Maschine nach Ausschalten des Hauptschalters GEFAHR Lebensgefährliche Spannungen im Stromversorgungseinschub! Am Stromv…
1 Einleitung
1.1 Sicherheitshinweise
Serviceanleitung SIPLACE TX-Serie
06/2017
10
1.1.2 Sicherheitshinweise zu Arbeiten an starken Magnetfeldern
GEFAHR
Starke Permanentmagnetfelder
Lebensgefahr für Personen mit aktiven Implantaten (z.B.Herzschrittmacher, Insulin-
pumpen, Defibrillatoren) durch starke Permanentmagnetfelder innerhalb der Maschine!
Gefährdete Personen müssen die unmittelbare Nähe der Maschine meiden.
VORSICHT
Quetschgefahr
Quetschgefahr für Personen mit passiven metallischen Implantaten (z.B. Platten,
Schrauben).
► Bei geöffneten Hauben nicht in die Maschine greifen oder beugen.
► Keine metallischen Gegenstände in den Gefahrenbereich bringen.
VORSICHT
Starke Permanentmagnetfelder
Durch die starken Magnetfelder besteht die Gefahr, dass Daten auf Datenträgern oder
Scheckkarten zerstört werden.
► Empfindliche Datenträger nicht in die unmittelbare Nähe der Permanentmagnete
bringen.
1.1.3 Sicherheitshinweise zur Stromversorgung (mit SMPS)
HINWEIS
Gültigkeit
Dieser Abschnitt gilt für folgende Maschinentypen (mit SMPS-Stromversorgung):
► SIPLACE TX-Serie
Restspannungen und Entladezeiten in der Maschine
Wird der NOT-HALT-Taster gedrückt oder die Maschine abgeschaltet, werden die Zwischenkreis-
spannungen 300V- für die Portalachsen bzw. 160V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
GEFAHR
Spannungsgefahr!
Die Maschine wird mit 3 x 360 V~ bis 3 x 480 V ± 10 %, 50/60 Hz oder optional mit
3x200V~ bis 3 x 240 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter
und gezogenem Netzstecker.
Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung
sowie erheblichem Sachschaden führen.
► Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
► Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise in der Betriebsanleitung!
► Prüfen Sie vor Beginn von Arbeiten an der Stromversorgung diese auf Spannungs-
freiheit und beachten Sie die Wartezeiten!
Serviceanleitung SIPLACE TX-Serie
06/2017
1 Einleitung
1.1 Sicherheitshinweise
11
Energiezustand der Maschine nach Ausschalten des Hauptschalters
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch
im ausgeschalteten Zustand der Maschine und mit gezogenem Netzstecker noch für ca.
5Minuten lebensgefährliche Spannungen führen können.
► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-
schub durchführen.
► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM
geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Schütz-Sicherheitsabschaltung (CSB) durchführen.
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie die Maschine - außer in Notfällen – erst nach
folgenden Kriterien aus:
► Die Maschine hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten
beendet.
► Die Maschine hat die LP-Bearbeitung beendet.
► Die Maschine hat die Hochlaufphase beendet.
Hauptschalter ausgeschaltet - aber Maschine am Netz angeklemmt
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung
sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen an der Stromversorgung:
► Netz-Anschlussklemmen
► L1, L2 und L3 des Hauptschalters S1
► Servicesteckdose X98
► Nach Ausschalten des Hauptschalters führt die Schütz-Sicherheitsabschaltung (CSB)
noch fünf Minuten lang Spannung.
► Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom
führen, ist orange.

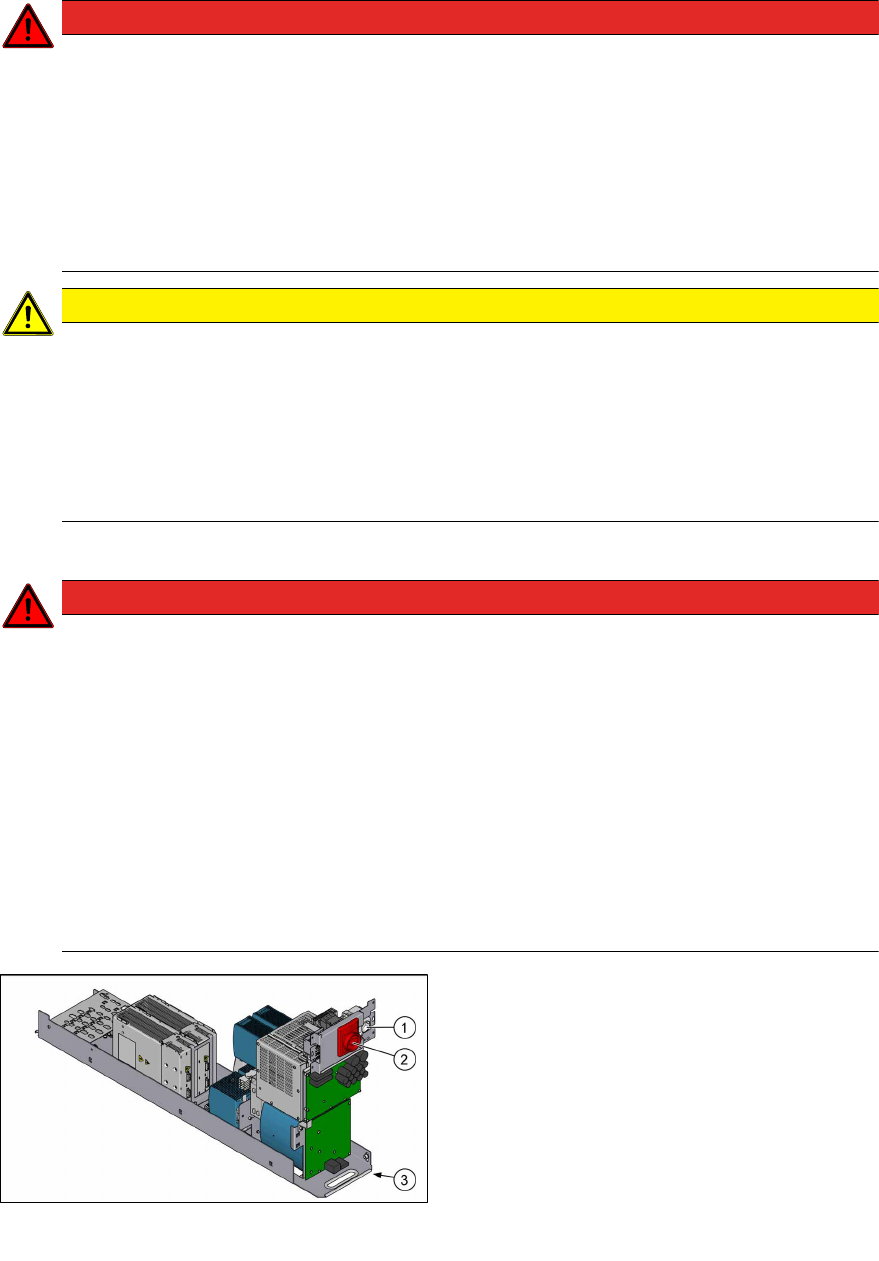

Abb.1: Stromversorgungseinschub (SIPLACE TX-Serie,
SMPS)
1. Servicesteckdose
2. Hauptschalter
3. Anschluss für Netzversorgungskabel
1 Einleitung
1.1 Sicherheitshinweise
Serviceanleitung SIPLACE TX-Serie
06/2017
12
Hauptschalter ausgeschaltet - Maschine vom Netz abgeklemmt
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch
in ausgeschaltetem Zustand der Maschine und mit gezogenem Netzstecker noch für ca.
fünf Minuten lang lebensgefährliche Spannungen führen können.
► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-
schub durchführen.
► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM
geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Schütz-Sicherheitsabschaltung (CSB) durchführen.
Druckluftverhältnisse in der Maschine nach Abschalten des Hauptschalters
Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für die Maschine schließt
das elektrisch gesteuerte Hauptventil der Drucklufteinheit. Der Druck fällt innerhalb von fünf Sekun-
den auf 0 MPa (0bar) ab.
