14 JEDEC Tray Feeder 14.1 SIPLACE JTF-ML Serviceanleitung SIPLACE TX-Serie 06/2017 310 Abb.438: Steuerplatine X-Adapter ausbauen ► Entfernen Sie die sechs Befestigungsschrauben (TorxT10) der Steuerplatine des X-Adapter…
Serviceanleitung SIPLACE TX-Serie
06/2017
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
309
Abb.434: X1 abstecken
► Stecken Sie den Stecker X1 ab.
Abb.435: X3 abstecken
► Führen Sie die Schritte (1) bis(3) aus, um die
Verriegelung zu öffnen und den Stecker X3
abzustecken.
Abb.436: X4 abstecken
► Stecken Sie den Stecker X4 ab.
Abb.437: X17 abstecken
► Öffnen Sie die Verriegelung und stecken Sie X17
ab.
Verwenden Sie eine antistatische Pinzette, um
die Verriegelung zu öffnen.
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
Serviceanleitung SIPLACE TX-Serie
06/2017
310

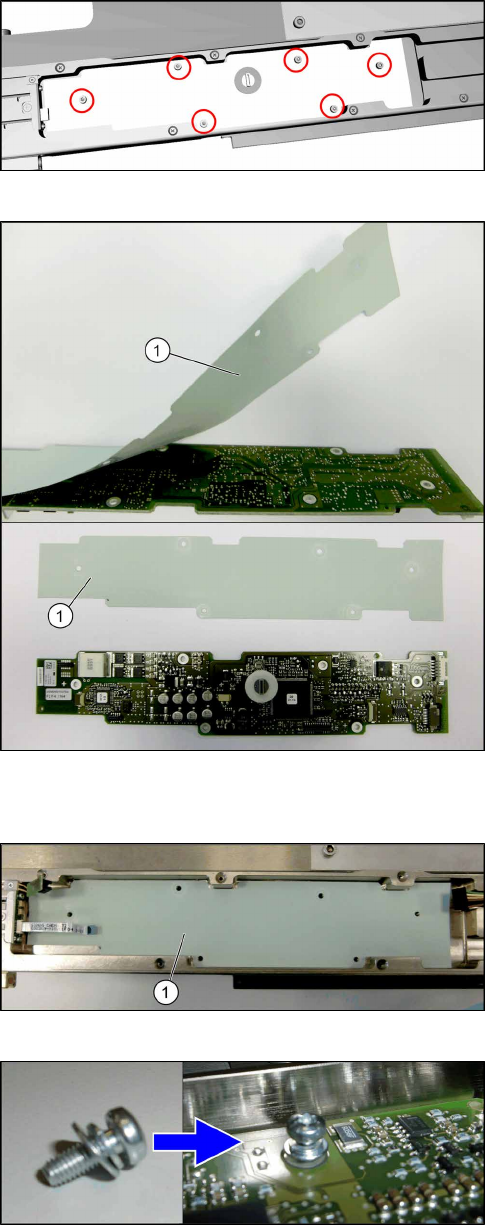

Abb.438: Steuerplatine X-Adapter ausbauen
► Entfernen Sie die sechs Befestigungsschrauben
(TorxT10) der Steuerplatine des X-Adapters.
► Bauen Sie die Steuerplatine des X-Adapters aus.
Abb.439: Isolationsschicht
► Achten Sie auf die Isolationsschicht(1) auf der
Rückseite der Steuerplatine des X-Adapters.
Die neue Steuerplatine des X-Adapters verwen-
det die Isolationsschicht wieder.
► Entfernen Sie vorsichtig die Isolationsschicht von
der Steuerplatine des X-Adapters.
Einbau
Abb.440: Isolationsschicht positionieren
► Positionieren Sie die alte Isolationsschicht.
Zentrieren Sie die Bohrungen in der Isolations-
schicht an den Bohrungen für die Schrauben.
► Positionieren Sie die neue Steuerplatine des
X‑Adapters.
Zentrieren Sie die Bohrungen in der Steuerplati-
ne an den Bohrungen für die Schrauben.
Abb.441: Steuerplatine X-Adapter einbauen
► Ziehen Sie die sechs Befestigungsschrauben
(Torx T10) der Steuerplatine des X-Adapters
handfest an.
Achten Sie darauf, dass Sie alle Unterleg-
scheiben und Sprengringe richtig verwenden.
Serviceanleitung SIPLACE TX-Serie
06/2017
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
311
Abb.442: X1 anschließen
► Schließen Sie X1 an.
Abb.443: X4 anschließen
► Schließen Sie X4 an.
Abb.444: X3 anschließen
► Schließen Sie X3 an:
Stecken Sie das Flachbandkabel in den
X3‑Sockel.
Vergewissern Sie sich, dass der Stecker komplett
im X3-Sockel sitzt und dass das Kabel parallel
zum X3-Sockel verläuft.
Kippen Sie die Verriegelung nach hinten, um sie
zu schließen.
► Ziehen Sie leicht am Flachbandkabel, um die
korrekte Verriegelung des Steckers zu prüfen.
Abb.445: X17 anschließen
► Schließen Sie X17 an:
Stecken Sie das Flachbandkabel in den
X17‑Sockel.
Vergewissern Sie sich, dass das Kabel komplett
in den X17-Sockel eingeführt ist und dass es par-
allel zum X17-Sockel verläuft.
Schieben Sie die Verriegelung nach hinten, um
sie zu schließen.
Verwenden Sie zum Schieben eine Pinzette.
► Ziehen Sie leicht am Flachbandkabel, um die
korrekte Verriegelung des Steckers zu prüfen.
