Serviceanleitung SIPLACE TX-Serie

06/2017

6 Portale

6.2 X- und Y-Achse

Übersicht

Abb.94: Inkrementalgeber-Übersicht

1. Kopf-Interface und Vision-Board unter der Abde-

ckung

2. Kabel von Temperatursensor und Inkrementalge-

ber X-Achse zum Kopf-Interface

3. Inkrementalgeber X-Achse mit Montagewinkel

4. Temperatursensor

5. Bestückkopf

Ausbau

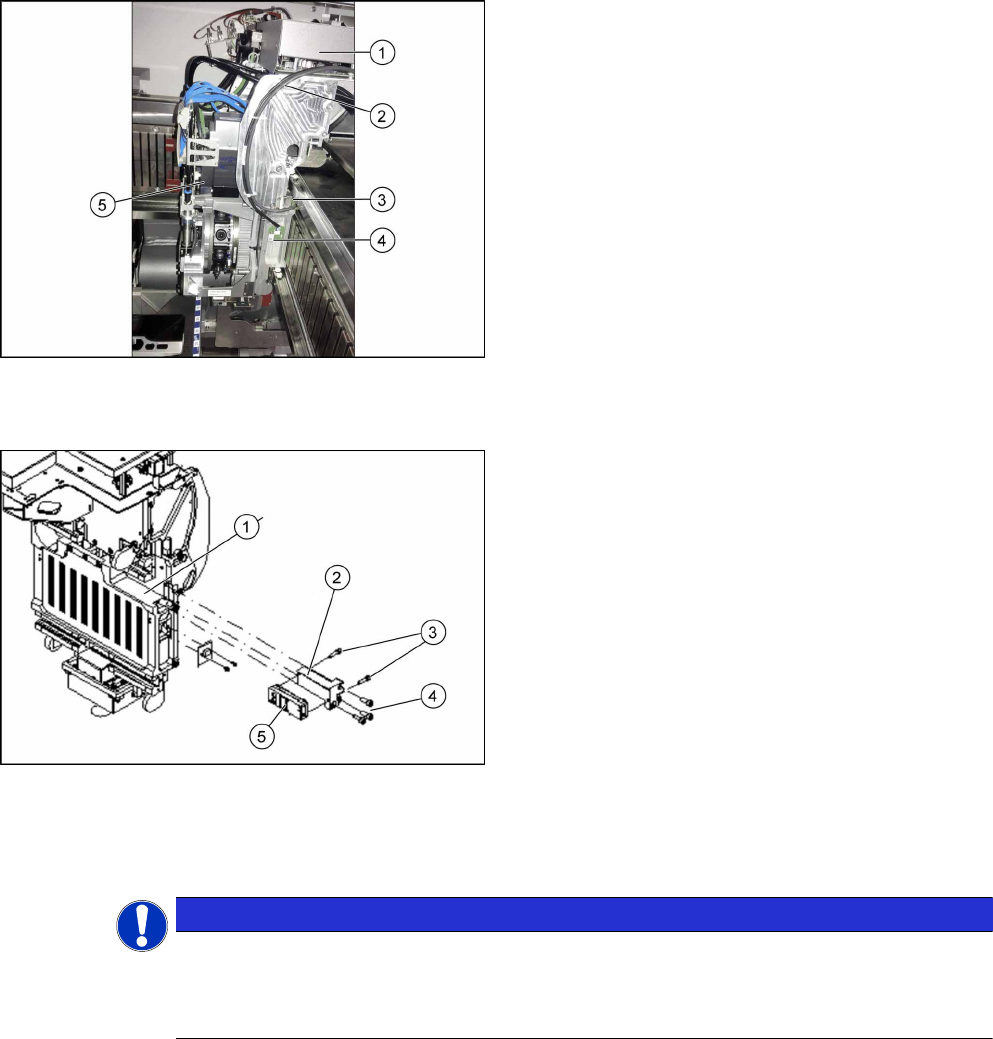

Abb.95: Ausbau Inkrementalgeber

1. Kopfplatte – Rückansicht

2. Montagewinkel X-Lesekopf

3. Zwei Befestigungsschrauben für Lesekopf

4. Drei Befestigungsschrauben für Montagewinkel

5. Inkrementalgeber

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was

vor Beginn der Arbeiten zu tun ist..." [}16].

HINWEIS

Empfehlung

► Es ist empfehlenswert diese Arbeiten immer von der gegenüberliegenden Seite über

das andere Portal hinweg durchzuführen. Nehmen Sie dazu ggf. eine Trittleiter oder

ähnliches zu Hilfe.

► Stecken Sie die Steckverbindung des Inkrementalgebers vom Kopf-Interface ab. Notieren Sie

sich ggf. die Position, so dass Sie diese später wieder eindeutig zuordnen können.

► Fädeln Sie das Anschlusskabel bis zum Inkrementalgeber(2) aus.

► Lockern Sie die drei Befestigungsschrauben (4), am Montagewinkel des X-Lesekopfes mit In-

krementalgeber und nehmen Sie den Inkrementalgeber mit Montagewinkel vorsichtig heraus.

► Entfernen Sie die beiden Befestigungsschrauben (3) und nehmen Sie den Inkrementalgeber

ab.

6 Portale

6.2 X- und Y-Achse

Serviceanleitung SIPLACE TX-Serie

06/2017

Einbau

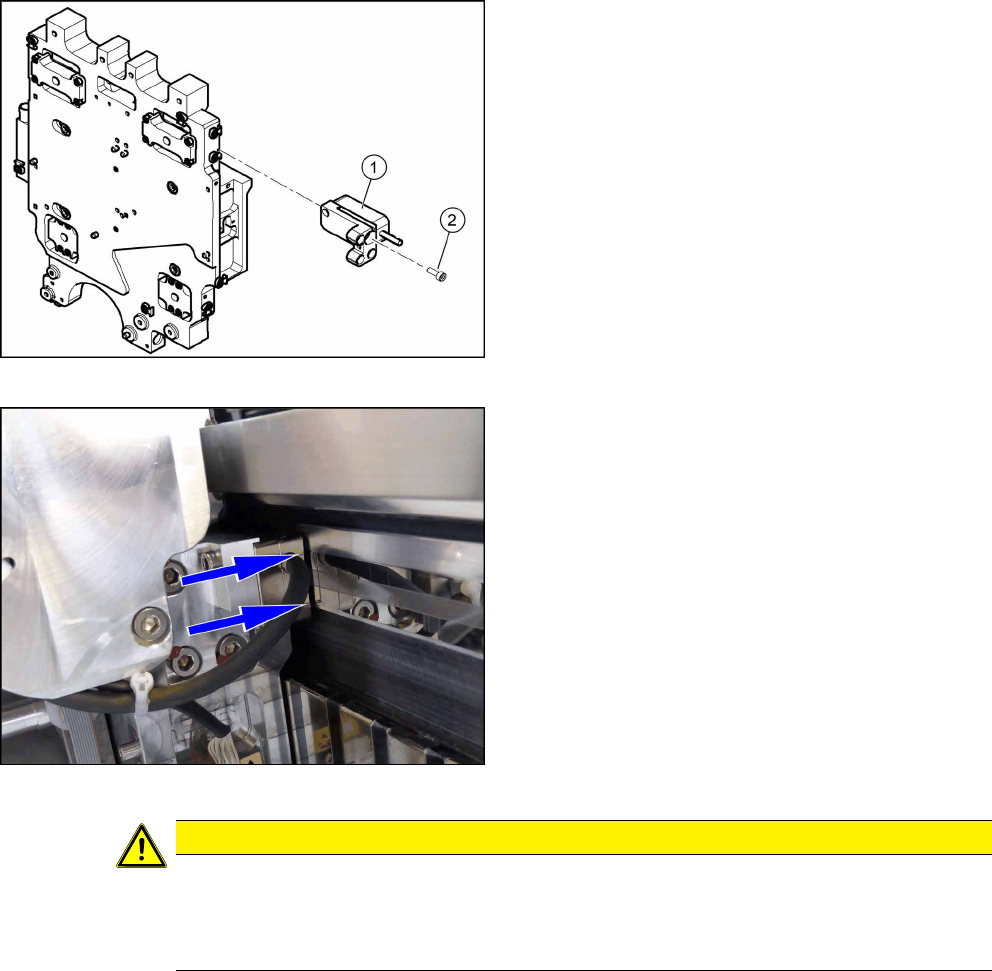

Abb.96: Inkrementalgeber befestigen

► Reinigen Sie die Lesefläche des Inkrementalge-

bers mit einem fusselfreien Tuch oder mit einem

mit Ethylalkohol getränkten Q-Tip.

► Befestigen Sie den Inkrementalgeber(1) mit zwei

Schrauben am Halter. Sichern Sie die Schrauben

mit Loctite241.

► Befestigen Sie den Halter(2) locker mit den drei

Befestigungsschrauben. Sichern Sie die Schrau-

ben mit Loctite 241.

Der Inkrementalgeber muss mit einem Luftspalt

von 0,75mm zum Maßstab ausgerichtet werden.

Verwenden Sie dazu die Kunststoff-Fühlerlehre.

Abb.97: Gussmarken am Inkrementalgeber

► Sie müssen die exakte Höhe zum Maßstab ein-

stellen.

► Richten Sie den Inkrementalgeber an den beiden

Gussmarken (Pfeile), die das Lesefenster kenn-

zeichnen, aus.

► Ziehen Sie die Befestigungsschrauben fest.

► Stellen Sie die elektrische Verbindung wieder her

(Stecker X20L am Kopf-Interface).

VORSICHT

Kabelführung überprüfen!

► Achten Sie darauf, dass die Kabel beim Verfahren der Achsen nicht beschädigt wer-

den können.

► Befestigen Sie die Kabel mit Kabelbindern.

► Verschieben Sie das Portal bis zum Endanschlag und stellen Sie sicher, dass der Puffer das

Kabel nicht berührt.

► Prüfen Sie die Spursignale mit dem Prüfgerät (siehe 6.2.5 "Spursignale und Nullim-

puls" [}91]).

Serviceanleitung SIPLACE TX-Serie

06/2017

6 Portale

6.2 X- und Y-Achse

6.2.3 Inkrementalgeber Y-Achse/Montagewinkel tauschen [03094996-xx]

Teile, Hilfsmittel und Werkzeug

●

Wählen Sie den passenden Inkrementalgeber:

SIPLACE TX1/TX2/TX2i SIPLACE TX2 micron / TX2i micron

Lesekopf MS22.84, Y-Achse [03094996‑xx] Lesekopf [03146506‑xx]

●

Falls erforderlich: Wählen Sie den passenden Halter für den Inkrementalgeber:

SIPLACE TX1/TX2/TX2i SIPLACE TX2 micron / TX2i micron

Halteplatte für Sensor Y-Achse [03086842‑xx] Portal 1: Lesekopfhalter 1 Y-Achse für MS30

20um Robax fix [03131408‑xx]

Portal 2: Lesekopfhalter 2 Y-Achse für MS30

20um Robax fix [03130523‑xx]

●

Prüfgerät PG1-I (MS22/MS30) komplett [03102699‑xx]

●

Loctite 241 [02101037‑xx]

●

Ethylalkohol

Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.

●

Fühlerlehre 0,75mm Kunststoff [03090774-xx]

Übersicht

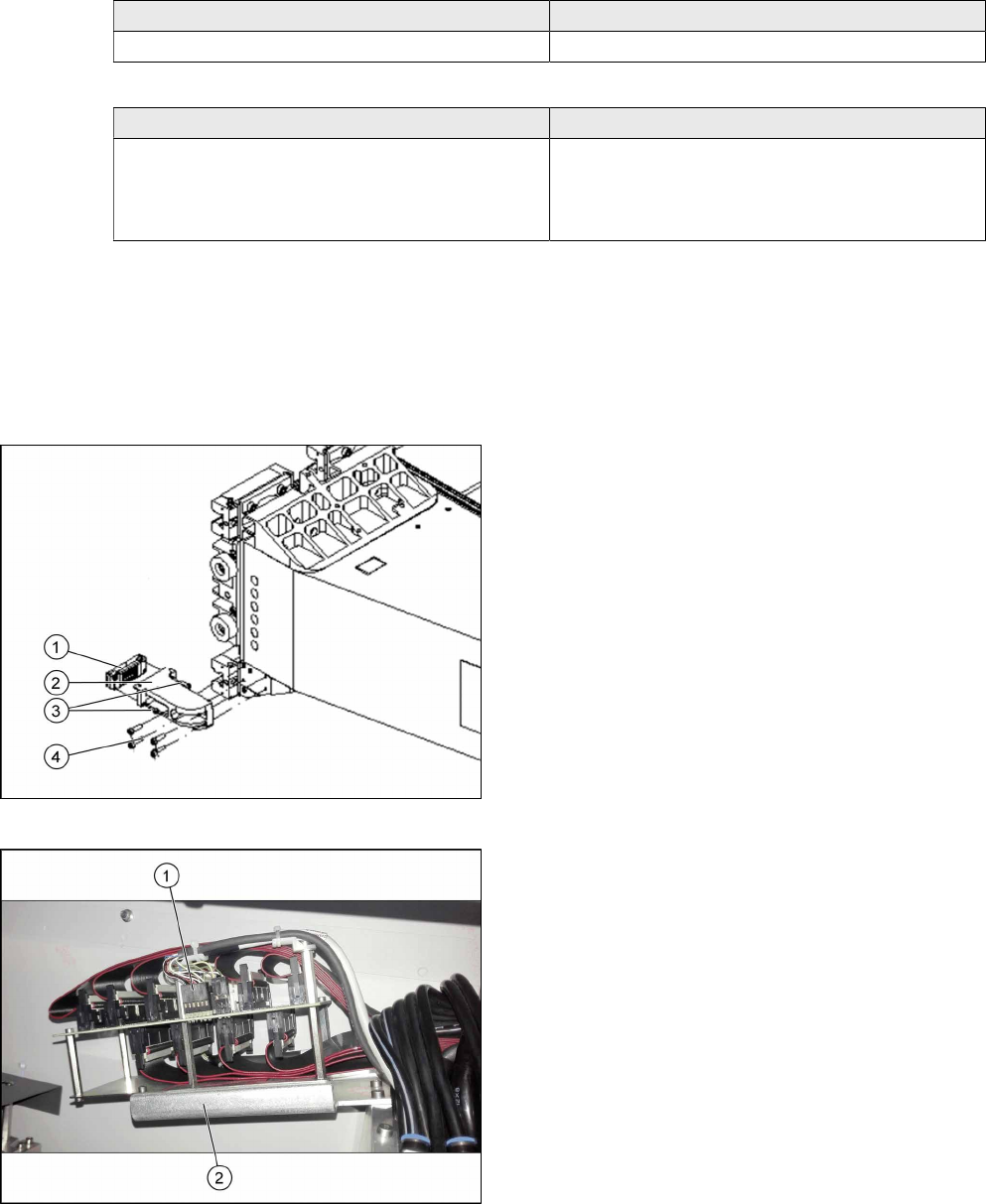

Abb.98: Inkrementalgeber

1. Inkrementalgeber (auf dem Halter montiert)

2. Halter

3. Zwei Befestigungsschrauben für Inkrementalge-

ber

4. Vier Befestigungsschrauben für Halter

Abb.99: Elektrischer Anschluss

1. Elektrischer Anschluss für Inkrementalgeber

2. Kabelschlepp-Halter am Portal
