Serviceanleitung SIPLACE TX-Serie 06/2017 9 Pipettenwechsler und Pipettenstationen 9.2 Pipettenwechsler tauschen 233 9.2 Pipettenwechsler tauschen Teile, Hilfsmittel und Werkzeug ● PPW Grundaufbau CPx/all komplett kurz […
9 Pipettenwechsler und Pipettenstationen
9.1 Pipettenwechsler und Pipettenstationen - Übersicht
Serviceanleitung SIPLACE TX-Serie
06/2017
232

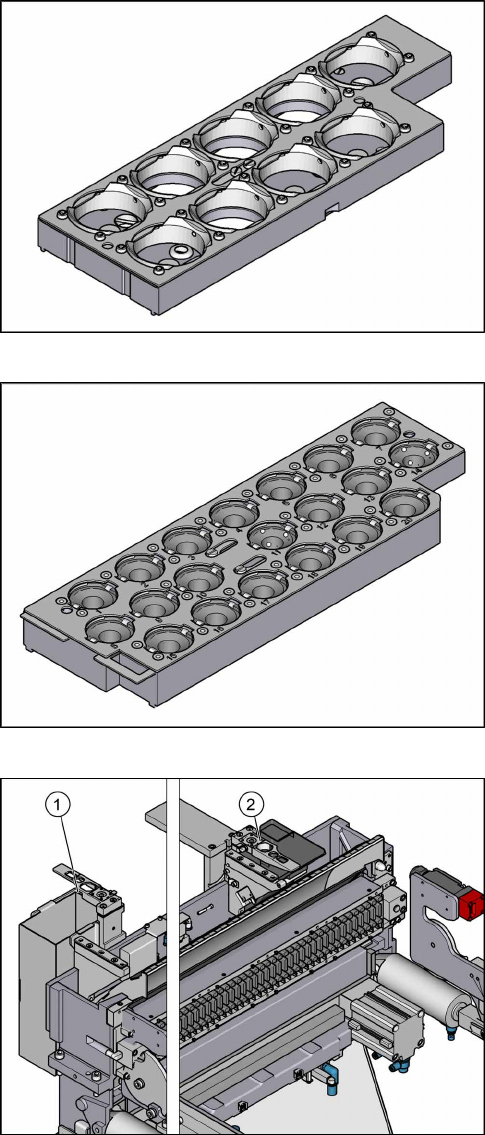

Abb.309: 28xx-Magazin [03065782-xx]
Abb.310: 40xx-Magazin [03101503-xx]
Abb.311: Pipettenstationen
1. Pipettenstation mit Abwurfbehälter für Twin-/
CPP-Kopf
2. Pipettenstation mit Abwurfbehälter für C&P20P-
Kopf
Serviceanleitung SIPLACE TX-Serie
06/2017
9 Pipettenwechsler und Pipettenstationen
9.2 Pipettenwechsler tauschen
233
9.2 Pipettenwechsler tauschen
Teile, Hilfsmittel und Werkzeug
●
PPW Grundaufbau CPx/all komplett kurz [03103649-xx]
●
Ggf. PPW-Abstimmplatten [03021079-xx]
●
Tiefenmessschieber (300 mm) [03079617-xx]
Übersicht

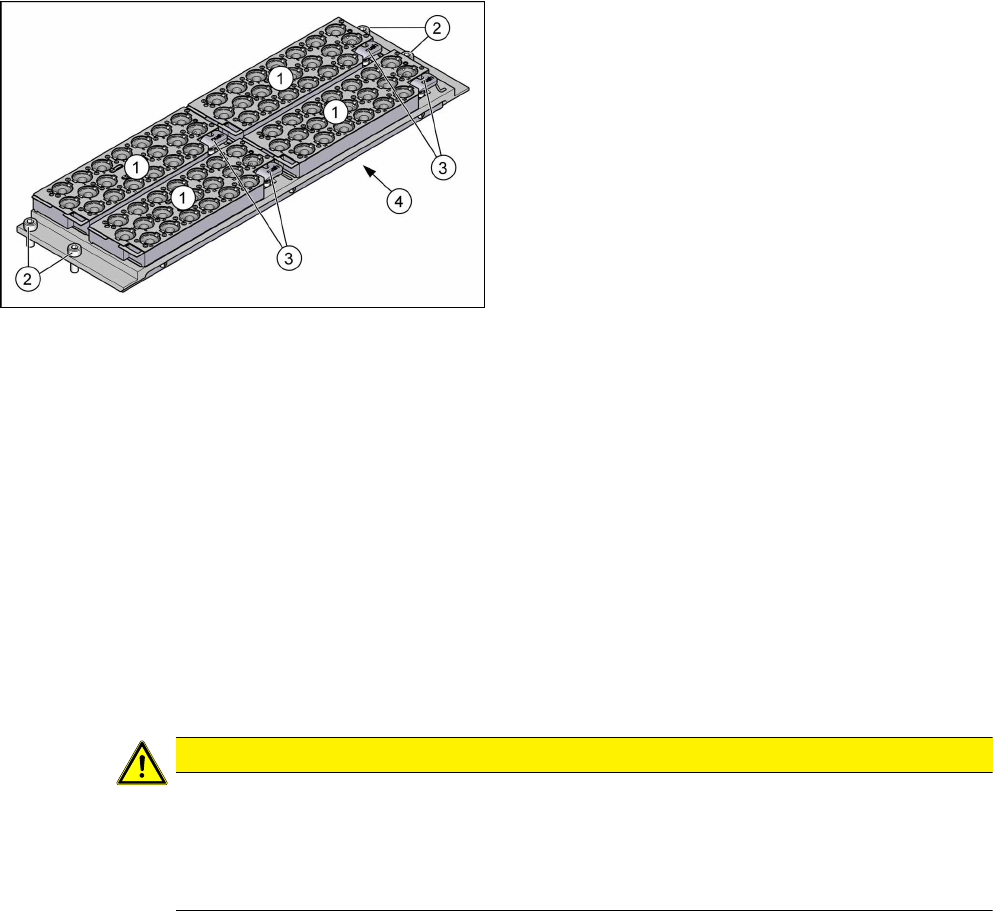

Abb.312: Pipettenwechsler mit 4xxx-Magazinen
1. Vier Pipettenmagazine
2. Vier Befestigungsschrauben
3. Vier Kipphebel zur Entnahme der Pipettenmaga-
zine
4. Abdeckung auf der Unterseite
Unter der Abdeckung befindet sich die komplette
Elektronik und Pneumatik.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Entnehmen Sie alle Magazine.
► Entfernen Sie die vier Befestigungsschrauben.
► Stecken Sie die elektrischen und pneumatischen Verbindungen des Pipettenwechslers ab.
► Achten Sie darauf, die Auflagebleche nicht zu verlieren.
► Heben Sie den Pipettenwechsler vorsichtig aus der Maschine heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Setzen Sie den Schalter am Pipettenwechsler auf 2-3 (gilt für alle SIPLACE TX-Ma-
schinen).
► Kontrollieren Sie die mechanische Einbauhöhe des Pipettenwechslers (siehe 9.2.1
"Einstellung der Höhe des Pipettenwechslers" [}234]).
9 Pipettenwechsler und Pipettenstationen
9.2 Pipettenwechsler tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
234
9.2.1 Einstellung der Höhe des Pipettenwechslers
Teile, Hilfsmittel und Werkzeug
●
Messschieber
●
PPW-Abstimmplatte (0,3mm) [03021079-xx]
Übersicht

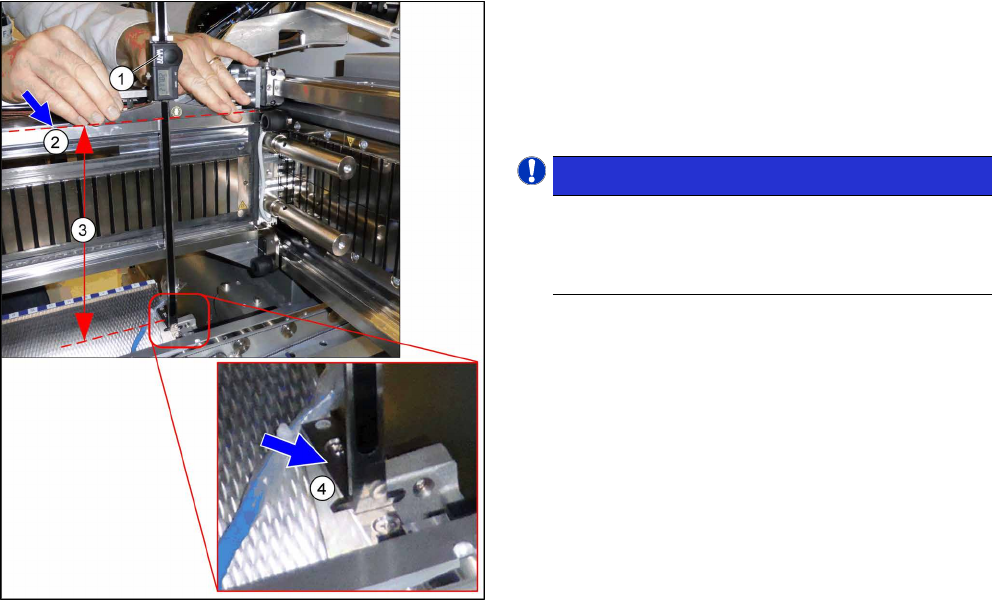

Abb.313: Übersicht über den Messvorgang
1. Messschieber
2. Oberkante der oberen Linearführung der
X‑Achse
3. Einstellmaß (277+/‑0,2mm)
4. Auflagefläche des Pipettenwechslers
HINWEIS!
Alternativ kann auch von der Oberkante der un-
teren Führungsschiene des Portals gemessen
werden. Hier beträgt der Abstand
116,0+/-0,2mm.
.
